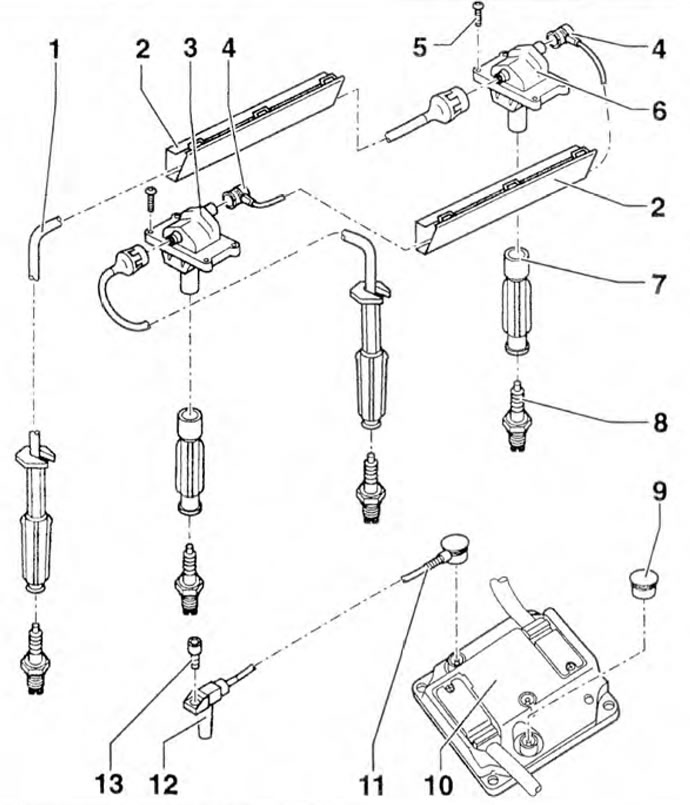

2.92. ábra A gyújtásrendszer elemei: 1 - Drót; 2 - Védőhüvely; 3 - A 2. és 3. henger transzformátora; 4,11 - Kábelcsatlakozók: 5, 13 - Csavarok; 6 - Az 1. és 4. henger transzformátora; 7 - Gyertyacsatlakozók; 8 - Gyertya; 9 - Ellenállás a vezérlőkártyákhoz; 10 - Motronic vezérlőegység; 12 Motor főtengely fordulatszám-érzékelő.
Gyújtógyertya
Gyári megnevezés VW/Audi: 101 000 555 AAA.
Gyújtógyertya típusa: 14 F8 CD USR Beru.
Elektródák közötti távolság: 0,8 mm.
Meghúzási nyomaték: 30 Nm.
