Általános utasítások a gyújtásrendszerhez

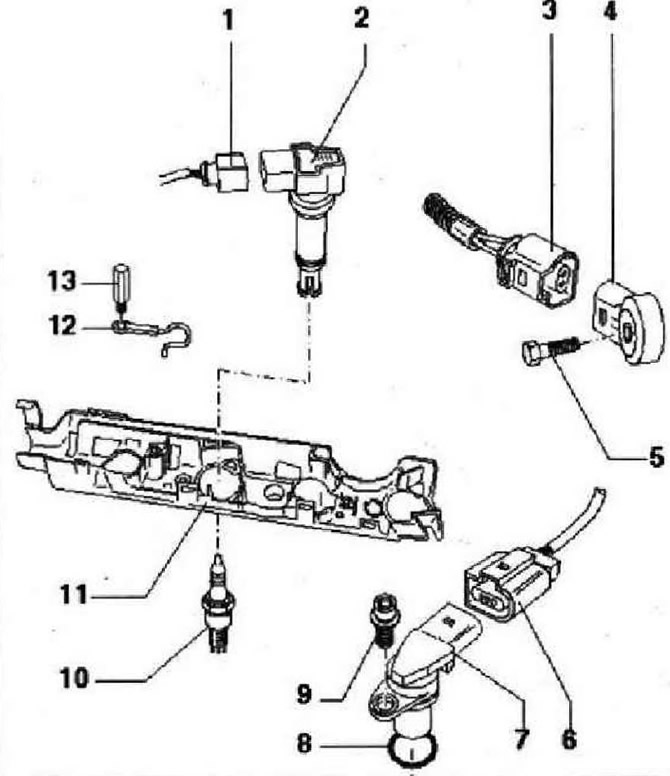

A "J623" motorvezérlő egység öndiagnosztikai funkcióval van felszerelve. Az elektromos alkatrészek tökéletes működésének fenntartásához legalább 11,5 V-os feszültség szükséges Egyes tesztek során a "J623" motorvezérlő egység hibát észlel és rögzít. Ezért az összes ellenőrzés és javítási munka elvégzése után le kell kérdezni a hibamemóriát, és törölni kell az esetlegesen elmentett hibarekordokat.
- 1 - Csatlakozó, fekete, 4 tűs, feloldás a "T10118" szerelőeszközzel
- 2 - 3. gyújtótekercs "N₂91" végfokozattal. 1. gyújtótekercs "N70" végfokozattal. 2. gyújtótekercs "N127" végfokozattal, 4. gyújtótekercs "N₂92" végfokozattal
- 3 - Csatlakozó, fekete, 2 tűs, kopogásérzékelőhöz 1 "G61" csatlakozó érintkezői aranyozottak
- 4 - Kopogásérzékelő 1 "G61" csatlakozó érintkezői aranyozottak, a szétszereléshez távolítsa el a kompresszort
- 5-20 Nm. A meghúzási nyomaték befolyásolja a kopogásérzékelő működését
- 6 - Csatlakozó, fekete, 3 tűs, Xonna-G40 érzékelőhöz-
- 7 - Hall-érzékelő "G40"
- 8 - Tömítőgyűrű, cserélje ki, ha sérült
- 9-10 Nm
- 10 - Gyújtógyertya, 30 Nm, távolítsa el és szerelje be gyújtógyertya-kulccsal -3122 B-
- 11 - Vezetékdoboz, csavar a vezérműtengely házához 5 Nm nyomatékkal
- 12 - Földelő vezeték. Csak kikapcsolt gyújtásnál csavarja ki és csavarja be
- 13-10 Nm. Csak kikapcsolt gyújtásnál csavarja ki és csavarja be
Gyújtótekercsek eltávolítása és felszerelése végfokozattal

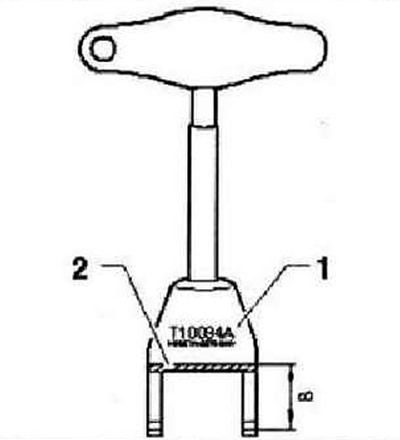

Utasítások: A teljesítmény-kimeneti fokozatokkal rendelkező gyújtótekercs-házak módosultak. Ezért ezeket a gyújtótekercseket csak a -T10094 A- lehúzóval lehet eltávolítani és felszerelni. A korábban használt "T10094" lehúzó tovább használható, ha az alábbiak szerint módosítják. Megfelelő felszereléssel távolítsa el a fémet a "2" megjelölt területről, hogy új "B" névleges méretet kapjon 18 mm-re. Adja hozzá az A betűt a szerszám megjelöléséhez.

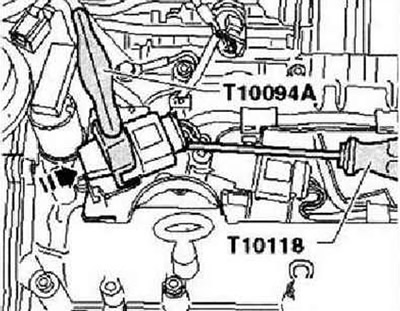

Szerelje fel a -T10094 A- lehúzót a gyújtótekercsre a "nyíl" végfokozattal.
Húzza ki egy kicsit a gyújtótekercset a végfokozattal együtt. Helyezze be a "T10118" összeszerelő szerszámot az ábrán látható módon. Óvatosan lazítsa meg a csatlakozózárat, és válassza le a csatlakozót.
Telepítés

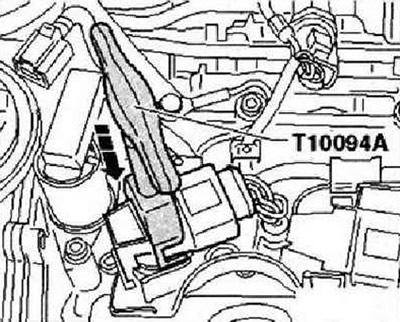

Szerelje fel a -T10094 A- lehúzót a gyújtótekercsre az utolsó fokozattal. Helyezze a csatlakozót a gyújtótekercsre a végfokozattal együtt, amíg a helyére nem pattan. Nyomja a gyújtótekercset a végfokozattal a nyíl irányában a hengerfejbe.
Biztonsági intézkedések

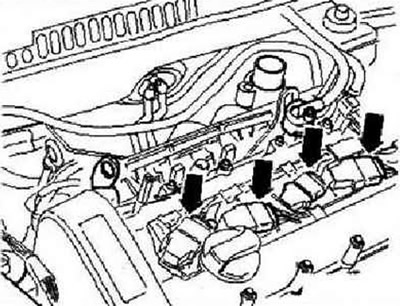

A személyi sérülések és/vagy a befecskendező- és gyújtórendszer károsodásának elkerülése érdekében a következő követelményeket kell betartani. Ne érintse meg és ne húzza ki a nagyfeszültségű vezetékeket, amíg a motor jár vagy induló fordulatszámon van. A befecskendező és gyújtórendszer elektromos kábeleinek, valamint a mérőműszereknek a le- és csatlakoztatása csak kikapcsolt gyújtás mellett megengedett. Ha a motort indítási fordulatszámon kell indítani anélkül, hogy elindítaná. Válassza le a 4 tűs "nyíl" csatlakozót a kimeneti fokozatokkal rendelkező gyújtótekercsekről.
Távolítsa el az üzemanyag-szivattyú vezérlőegység "J538" biztosítékát a biztosítékdobozból.
Hegesztési adatok, gyújtógyertyák
| A motor betűjele | BWK |
| A henger tüzelési sorrendje | 1-3-4-2 |
| Gyújtógyertyák | |
| VW cikkszám | 101 905 626 |
| Az elektródák közötti távolság | 0,8...0,9 mm |
| Meghúzási nyomaték | 25 Nm |
