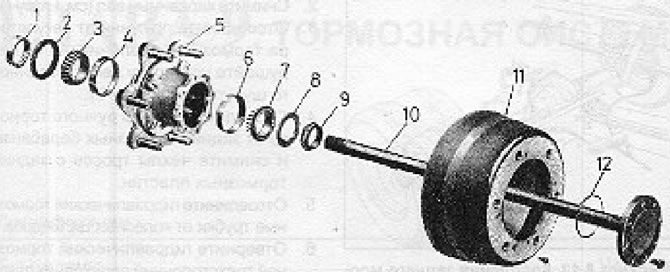

8.9. ábra: Tengelytengely alkatrészei (LT 35, 40, 45) (5. szakasz): 1 - Tömítőhüvely; 2 - Tömítés; 3 - Belső csapágy; 4 - Külső csapágygyűrű; 5 - Hub; 6 - Külső csapágygyűrű; 7 - Külső csapágy; 8 - Nyomó alátét; 9 - Beállítóanya; 10 - Tengely tengely; 11 - Fékdob; 12 - O-gyűrű.
1. Ha csak a féltengelyt kell eltávolítania, akkor ezt a kerék és a fékdob eltávolítása nélkül is megteheti (lásd a 3. és 4. pontot).
2. Ha a tengelycsapágyat ki kell cserélni, először a kereket és a fékdobot kell eltávolítani.
3. Szerelje le a kereket.
4. Lazítsa meg a rögzítőcsavart, és vegye le a fékdobot. Ha szoros, csavarjon be négy M10 x 40-es csavart a speciális menetes furatokba, hogy könnyebben eltávolítható legyen. Ha továbbra is beszorul, lazítsa meg az állítócsavart egy csavarhúzó behelyezésével a hátlap furatán keresztül.

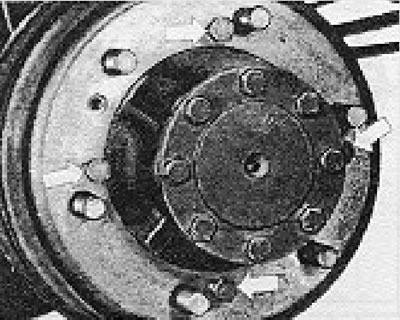

8.10. ábra Csavarok (nyilakkal jelölve) a fékdob eltávolításához (35, 40, 45-ös típusú) (5. szakasz).
5. Lazítsa meg és távolítsa el a tengelykarima csavarjait, majd vegye ki a féltengelyt a házból. Készülj fel arra, hogy kifolyhat némi olaj.
6. Egy nagyobb villáskulcs segítségével lazítsa meg és távolítsa el a csapágybeállító anyát. Távolítsa el a nyomógyűrűt.

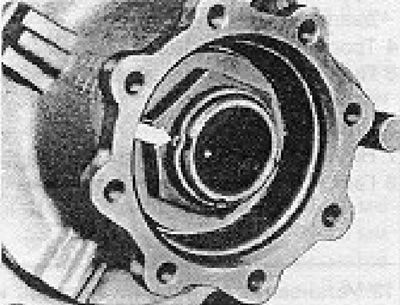

8.11. ábra. A csapágybeállító csavar behelyezve (5. szakasz).
7. Szerelje le az agyat a féltengelyről a külső és belső csapágyakkal, valamint az olajtömítéssel együtt.
8. Ellenőrizze a ház tömítőhüvelyének sérülését. Ha láthatóak, távolítsa el, és egy darab cső segítségével szereljen be egy újat a helyére.
9. Távolítsa el a régi tömítést az agyról, és vegye le a csapágygörgőket.
10. Üssön ütögesse meg mindkét külső csapágygyűrűt acél- vagy rézlyukasztóval.
11. Szerelje be a csapágygyűrűket, a belső görgőházat és az új olajtömítést. Ütögesse a tömítést a helyére, amíg egy síkba nem kerül az agy végével.
12. Töltse fel félig az agyat többcélú zsírral.
13. Szerelje fel az agyat a féltengelyre, és helyezze be a külső csapágyat.
14. Szerelje be a nyomó alátétet, és húzza meg az anyát. Ha ezt az anyát már kétszer használták, cserélje ki.
15. Forgassa el az agyat, és húzza meg kézzel az anyát, amíg az axiális játék meg nem szűnik.
16. Helyezze be az anyát a ház hornyába a beállított helyzet megváltoztatása nélkül.
17. Ellenőrizze az O-gyűrű állapotát, és ha nem, cserélje ki.
18. Helyezze be a féltengelyt a házba. Tartsa vízszintesen, és enyhén forgatva igazítsa a differenciálmű bordáihoz, majd nyomja teljesen a helyére.
19. Helyezze vissza a peremes csavarokat, és húzza meg őket a szükséges nyomatékkal.
20. Szerelje fel a fékdobot és a kereket. Ellenőrizd a hátsó tengely olajszintjét, és szükség esetén töltsd fel.
21. Állítsa be a fékeket, ha a szétszerelés során eltávolította vagy meglazította az állítócsavart.
