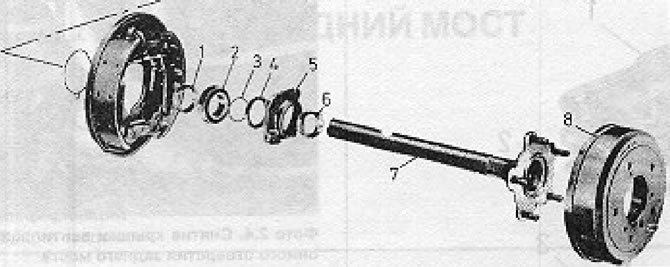

8.5. ábra. Tengelytengely alkatrészei (LT 28, 31): 1 - Csapágyrögzítő gyűrű; 2 - Csapágy; 3 - O-gyűrű; 4 - Tömítés; 5 - Csapágytartó; 6 - Belső csapágygyűrű; 7 - Tengely tengely; 8 - Fékdob.
1. Szerelje le a kereket.
2. Lazítsa meg a rögzítőcsavart, és vegye le a fékdobot. Ha szorosan illeszkedik, csavarjon be három M10x40-es csavart a dob speciálisan kivágott lyukaiba az eltávolításához. Ha a dob a fékbetétekhez ragad, lazítsa meg az állítót egy csavarhúzó behelyezésével a hátlap furatán keresztül. Szükség esetén kérjük, vegye fel a kapcsolatot 9. fejezet.

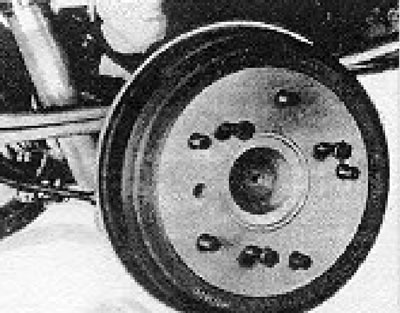

8.6. ábra. A fékdob kiszerelése (LT 28, 31).
3. Távolítsa el a csapágyrögzítőt rögzítő négy anyát, és húzza ki a féltengelyt a féltengelyházból. Készülj fel arra, hogy kifolyhat némi olaj.
4. Ha csapágyat kíván cserélni, használjon éles hidegvésőt a csapágyrögzítő gyűrűbe való horony vágásához. Ez jelentősen kitágítja a gyűrűt, így könnyebb lesz eltávolítani. Távolítsa el a görgő burkolatát és az O-gyűrűt.

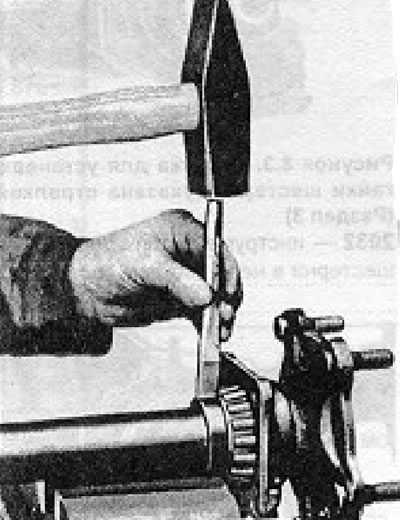

3.7. ábra. A csapágyrögzítő gyűrű tágulása (LT 28, 31).
5. Ha nincs présgépe, készíthet egy, a 8.8. ábrán láthatóhoz hasonló segédszerszámot, és rögzítheti a csapágytartóhoz. Amikor később csavarokat csavaroznak bele, azok elegendő nyomást hoznak létre ahhoz, hogy a csapágyat a tartóval együtt eltávolítsák.

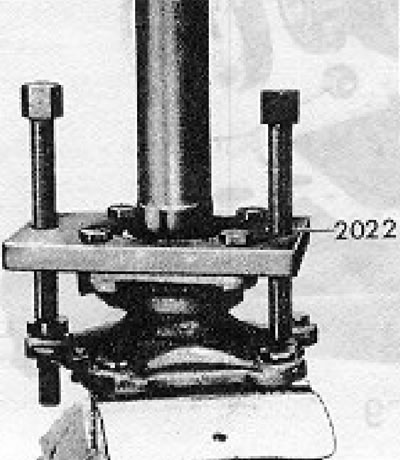

8.8. ábra. A csapágy és a rögzítőgyűrű eltávolításának módja a féltengelyről LT 28, 31 modelleken a 2022-es szerszám segítségével.
6. Szerelje le a külső csapágygyűrűt a féltengelyről egy megfelelő lehúzóval.
7. Szerelje be az új csapágy külső gyűrűjét a féltengelyházba egy csődarab segítségével, amelyet a külső peremére helyez.
8. Az új csapágy belső gyűrűjét és a rögzítőgyűrűjét egyszerre kell behelyezni, de a következőképpen kell melegíteni:
- Belső csapágygyűrű - akár 100°C-ig.
- Rögzítőgyűrű - 250°C-tól 280°C-ig - cseresznye vagy lila színig.
9. Mielőtt az alkatrészeket a féltengelyre szerelné, szerelje fel az új olajtömítést a csapágytartóra, a görgős gyűrűvel és az új O-gyűrűvel egyidejűleg.
10. Helyezze össze a felmelegített részeket, és nyomja össze őket.
11. Kenje be a csapágygörgőket zsírral, majd helyezze be a féltengelyt a házba. Tartsa a féltengelyt vízszintesen, és forgassa el kissé mindkét irányba, amíg úgy nem érzi, hogy a féltengely belső vége egy vonalban van a differenciálmű bordáival.
12. Helyezze be teljesen a tengelyt a helyére. Szerelje fel és húzza meg a csapágyrögzítő anyákat a kívánt nyomatékkal.
Tekintse meg az eredetit ezen az erőforráson: vwmanual.ru
13. Szerelje fel a fékdobot és a kereket.
14. Ha meglazította a fékdob-állítót, állítsa be újra a fékeket a leírtak szerint 9. fejezet.
15. Ellenőrizze az olajszintet a hátsó tengelyben, és szükség esetén töltse fel.
