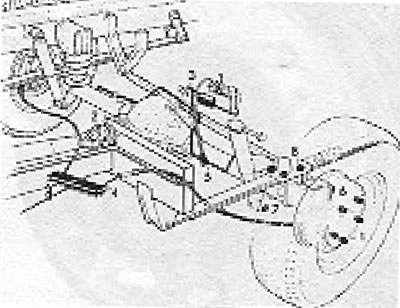

8.12. ábra Hátsó tengely rögzítései (LT 28, 31): 1 - Kerékanyák; 2 - Kardántengely peremcsavarjai; 3 - Fékerő-szabályozó rugó; 4 - Kézifék bowdenek; 5 - Hidraulikus háromutas adapter; 6 - Panhard-kar; 7 - Alsó lengéscsillapító tartó; 8 - Rugós U-csavaros anyák.

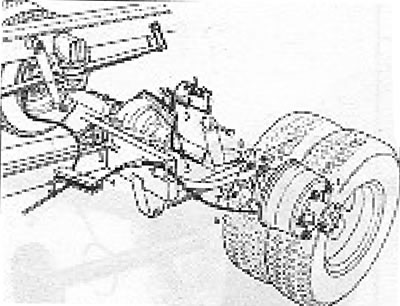

8.13. ábra Hátsó tengely rögzítései (35, 40, 45-ös típusú): 1 - Kerékanyák; 2 - Kardántengely peremcsavarjai; 3 - Fékerő-szabályozó rugó; 4 - Kézifék bowdenek; 5 - Hidraulikus háromutas adapter; 6 - A stabilizátor végeinek összekötő elemei; 7 - Alsó lengéscsillapító-felfogatások; 8 - Rugós U-csavaros anyák.
1. Emelje fel a jármű hátulját. rögzítse biztonságosan, és vegye le mindkét kereket.
2. Távolítsa el a kardántengelyt (lásd a 7. fejezetet).
3. Válasszuk le a rugót a fékerő-szabályozóról, de ne zavarjuk meg az állítócsavar (lásd a 9. fejezetet).
4. Válasszuk le a kézifék bowdenjeit a hátsó fékdobokról, és vegyük le a bowdenharangokat a hátsó féktárcsákról.
5. Válassza le a hidraulikus fékvezetékeket a kerékhengerekről.
6. Csavarja le a hidraulikus fék háromutas adapterét a hátsó tengely házáról, és oldja ki a fékcsöveket a bilincsekből. Zárja el a nyitott fékcsöveket.
7. Az LT 26 és 31 modelleknél válassza le a Panhard kart mind a hátsó tengely házáról, mind a karosszériáról.
8. Az LT 35, 40 és 45 modelleknél válassza le a stabilizátort a hátsó tengelyről.
9. Engedje le kissé a járművet, majd emelje fel a hátsó tengelyt egy emelőbakon.
10. Válasszuk le az alsó lengéscsillapító-felfogatásokat.
11. Távolítsa el az anyákat a laprugók U-csavarjairól.
12. Szerelje le teljesen a hátsó tengelyt a járműről.
13. A telepítést a fenti lépések fordított sorrendben történő végrehajtásával végezzük, de a következő rendelkezéseket kell betartani:
- Húzza meg az összes anyát és csavart a szükséges nyomatékkal;
- Ne felejtsd el csatlakoztatni a fékerő-szabályozó rugóját;
- Légtelenítse a fék hidraulikus rendszerét (lásd a 9. fejezetet);
- Ellenőrizd a hátsó tengely olajszintjét, és szükség esetén töltsd fel.
