Általános információk
| Típus | Hipoid, a differenciálmű a tengelyház része | ||
| LT 23, 31 | Félig lebegő | ||
| 35, 40, 45-ös típusú | Teljesen lebegő | ||
| Végső hajtás áttételei | Standard | További lehetőségek | |
| Vans (minibuszok): LT 28 | 5.375:1 | 4.44: 1 | 4.875:1 |
| LT31, 35 | 4.44: 1 | 4.875:1 | 5.375:1 |
| LT 40, 45 | 4.875: 1 | 5,375: 1 | 5.857:1 |
| Teherautók: LT 31, 35 | 4.44: 1 | 5.375:1 | 4.875:1 |
| LT 45 | 4.875:1 | 5.857:1 | 5.375 1 |
| Olajkapacitás: LT 28, 31 | 1,8 liter | ||
| LT 30, 40, 45 | 2,2 liter | ||
Leírás
A hátsó tengely magában foglalja a végső hajtást és a differenciálművet, amelyek a hátsó tengely részét képezik, és külön nem távolíthatók el.
Minden művelet elvégezhető a hátsó tengely járműből való leszerelése nélkül, azonban a szétszereléshez és javításhoz speciális felszerelés szükségessége miatt az ebben a fejezetben leírt munkákat egy otthoni autószerelő számára elérhető határértéknek kell tekinteni. Minden más folyamatot egy WV autójavító műhely szakemberére kell bízni.
A hátsó tengely merev típusú, hipoid fogaskerekekkel és laprugók támasztják alá.
Modelltől függően a híd félig vagy teljesen úszó szerkezetű lehet.

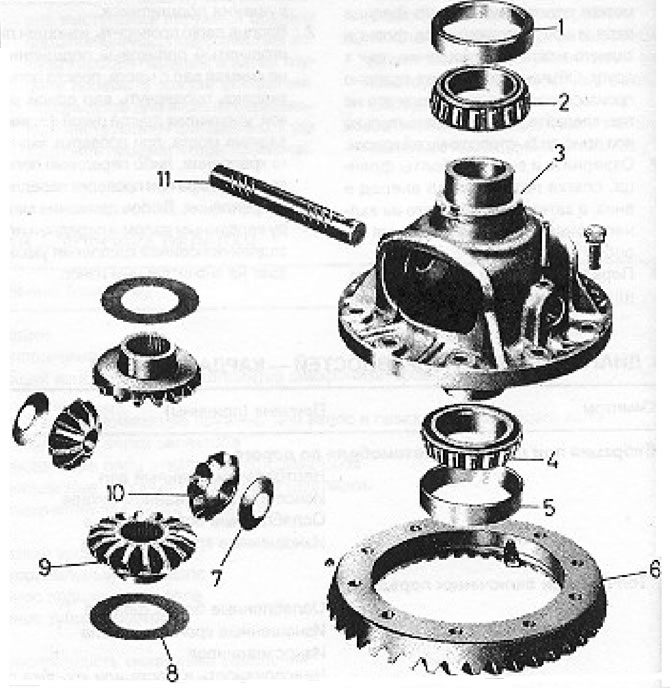

3.2. ábra. Egy tipikus differenciálmű részletes nézete (1. szakasz) 1 - Külső csapágygyűrű; 2 - Görgőtest; 3 - Differenciálmű ház; 4 - Görgőtest; 5 - Külső csapágygyűrű; 6 - Korona; 7 - Tányér alakú alátét; 8 - Nyomó alátét; 9 - Oldalirányú hajtómű; 10 - Fogaskerék-áttétel; 11 - Csap.
8.1. ábra Tipikus hátsótengely-alkatrészek (1. szakasz): 1 - Differenciálmű burkolat; 2 - Tömítés; 3 - Csapágyfedél; 4 - Kúpgörgős csapágy; 5 - Külső csapágygyűrű; 6 - Alátét; 7 - Leeresztő csavar; 8 - Hídburkolat; 9 - Olajbetöltő nyílás csavarja; 10 - Tömítés; 11 - Fogaskerék-kialakítás; 12 - Differenciálmű.
