A főtengely axiális hézagának a beszerelés során 0,07-0,13 mm-nek kell lennie. Amikor eléri a kopási határt (0,15 mm), a hézagot be kell állítani.
Vizsgálat
Ellenőrizze a főtengely axiális játékát egy összeszerelt motoron, felszerelt lendkerékkel az alábbiak szerint.
Szereljen fel egy mérőórát a két alsó motorrögzítő csap egyikére, és helyezze a mérőlábat a lendkerékhez.
A főtengely axiális irányú mozgatásával mérje meg az axiális játékot.
Beállítás
Szerelje fel a lendkereket két távtartó alátéttel. A főtengely és a lendkerék tömítéseit el kell távolítani.

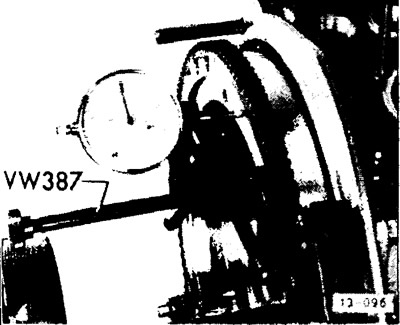

Rögzítsen egy tartóval ellátott mérőórát a forgattyúházhoz.
A főtengely axiális irányú mozgatásával mérje meg az axiális játékot.
Számítsd ki három távtartó alátét vastagságát. Ez egyenlő a mérőeszköz által mért axiális játékkal, mínusz az átlagos axiális játék (például egy 0,10 mm-es hézag 3 távtartó alátét vastagságának felel meg).
Távolítsa el a lendkereket.
Távolítsa el a főtengely olajtömítését.
Szerelje fel a lendkereket három távtartó alátéttel, ne feledkezve meg a lendkerék tömítéséről.
Ellenőrizd újra az axiális játékot.
Figyelem! Mindig 3 távtartó alátétet szereljen fel.
