A legfontosabb elemek megnevezését a táblázat tartalmazza. 26.
26. táblázat A legfontosabb elemek megnevezése
| Kijelölés | Elem |
| A | Akkumulátor |
| IN | Indító |
| VEL | Generátor |
| D | I Gyújtáskapcsoló |
| E | Kézi működtetésű kapcsoló |
| F | Mechanikus kapcsoló (végálláskapcsoló stb.) |
| G | Érzékelő, vezérlőkészülék |
| n | Hangjelzés, kéthangú jelzés |
| J | Relé, vezérlőegység |
| K, L, M, W, X | Ellenőrző lámpák, világító lámpák |
| N | Elektroszelepek, ellenállások, kapcsolóegységek |
| KÖRÜLBELÜL | Elosztó |
| R, Q | Gyújtógyertya csatlakozó, gyújtógyertyák |
| R | Rádió |
| S | Biztosítékok |
| t | Levehető csatlakozások |
| V | Elektromos motorok |
A diagramon szereplő elemek pontos azonosítása érdekében az elem sorozatszámát a szimbólum betűje után kell elhelyezni. A relék és az elektronikus vezérlőegységek általában szürke színnel vannak ábrázolva.
A fekete négyzetben lévő szám jelzi a relé mező számát a rögzítőblokkban, az érintkező megjelölése közvetlenül a relé mellett található.
(Az eredeti szöveg megtalálható a következő címen: vwmanual.ru)
Példa: Ha a diagramon egy érintkező 17/87-es számmal van megjelölve, ez azt jelenti, hogy a 17 a csatlakozóblokk sorkapcsa, a 87 pedig a relé vagy a vezérlőegység kivezetésének jelölése.
A legfontosabb terminálok a következő címkékkel vannak ellátva:
30. kapocs. Erre a kapocsra állandóan az akkumulátorfeszültség vonatkozik. A vezeték mindig piros vagy piros, színes csíkokkal.
A 31-es kivezetés földelve van. A földelő vezetékek általában barnák.
A 15. kapocsra a gyújtáskapcsolón keresztül jut feszültség. Feszültség van jelen, amikor a gyújtás be van kapcsolva. A vezetékek leggyakrabban zöldek vagy zöldek, színes csíkokkal.
Az X kapocs bekapcsolt gyújtásnál is feszültség alá kerül, de az önindító bekapcsolásakor a feszültség megszakad, így biztosítva, hogy a teljes akkumulátoráram átkerüljön az önindítóba. Minden nagyobb vagy kevésbé erős áramfogyasztó ehhez a terminálhoz csatlakozik. Ennek eredményeként, különösen a gyújtás kikapcsolásakor, a távolsági fényszóró automatikusan átkapcsol az oldalsó lámpákra.
Az elemek és csatlakozásaik hagyományos jelöléseit az elektromos áramkörökön a 469. ábra tartalmazza.

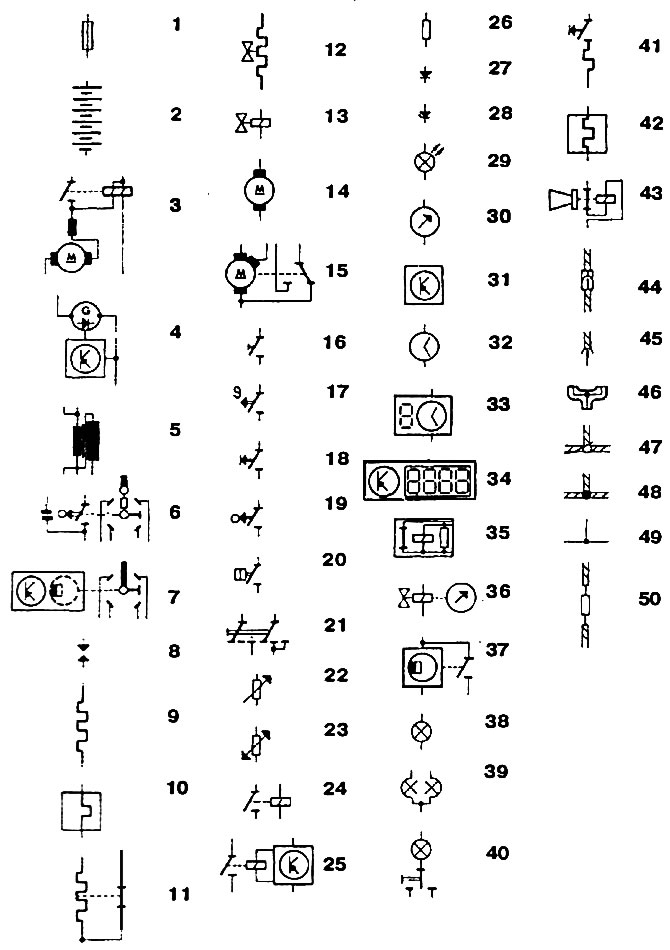

469. ábra Az elemek és csatlakozásaik hagyományos szimbólumai az elektromos áramkörökben: 1 - biztosíték; 2 - akkumulátor; 3 - indító; 4 - váltakozó áramú generátor; 5 - gyújtótekercs; 6 - gyújtáselosztó (mechanikai); 7 - gyújtáselosztó (elektronikus); 8 - hegy és gyújtógyertya; 9 - indító gyújtógyertya, fűtőelem; 10 - automatikus karburátor indítószerkezet; 11 - idő termikus relé; 12 - nyomásszabályozó, kiegészítő légcsappantyú; 113 - elektromágneses szelep; 14 - Elektromos motor; 115 - Ablaktörlő motor (2 sebességes); 16 - kapcsoló (kézi); 17 - hőkapcsoló; 18 - kulcsok; 19 - mechanikus kapcsoló ("végálláskapcsoló"); 20 - nyomáskapcsoló; 21 - Többpólusú kapcsoló (kézi); | 22 - változó ellenállás; 23 - Olaj- és hűtőfolyadék hőmérséklet-érzékelő; 24 - relé; 25 - elektronikusan vezérelt relé; 26 - ellenállás; 27 - dióda; 28 - Zener dióda; 29 - LED; 30 - nyíl mutató; 31 - elektronikus | vezérlőegység; 32 - kezes óra; 33 - digitális óra; 34 - többfunkciós henger; 35 - berregő; 36 - üzemanyag-tartalék érzékelő; 37 - fordulatszámmérő érzékelő; 38 - izzólámpa; 39 - izzólámpa (kétszálú); 40 - Belső világító lámpa; 41 - szivargyújtó; 42 - hátsó ablakfűtés; 43 - hangjelzés; 44 - Többtűs dugós csatlakozás: 45 - Többtűs csatlakozó; 46 - elágazó csatlakozás; 47 - levehető vezetékes csatlakozás; 48 - vezetékek állandó csatlakoztatása; 49 - vezetékek csatlakoztatása az elemen belül; 50 - vezeték ellenállással
