Замена уплотнений
Для осмотра и замены уплотнений колесный цилиндр не обязательно снимать о тормозного щита. Снятие цилиндра необходимо только для его полной замены вследствие износа или повреждения корпуса.
Заменяйте уплотнения колесного цилиндра в следующем порядке:
1. Снимите тормозной барабан и тормозные колодки со щита тормоза, как описано в предыдущем разделе.
2. Зажмите тормозной шланг перед задним мостом при помощи специального зажима или струбцины.
3. Очистите снаружи цилиндр и сопрягаемые с ним поверхности.

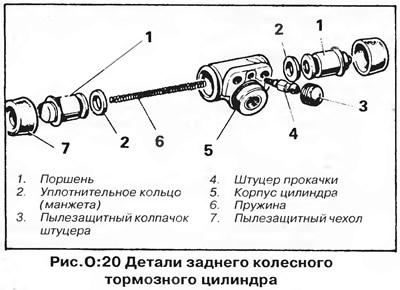

4. Снимите с обоих концов цилиндра резиновые пылезащитные чехлы и извлеките поршни и пружину из отверстия цилиндра (рис. О:20).
5. Снимите с каждого поршня резиновую уплотнительную манжету.
6. Промойте все детали в чистой тормозной жидкости или метиловом спирте, затем насухо вытрите их не оставляющей волокон тканью. Проверьте поверхности поршней и отверстия цилиндра на наличие задиров и царапин, в случае обнаружения дефекта замените деталь.
7. Если поршни и цилиндр в хорошем состоянии, соберите цилиндр следующим образом:
8. Смажьте поршни, новые уплотнительные манжеты и цилиндр чистой тормозной жидкостью.
9. Установите на каждый поршень новую уплотнительную манжету плоской поверхностью к внутренней стороне канавки.
10. Вставьте один из поршней уплотнением вперед в цилиндр, следя за тем, чтобы не повредить уплотняющую кромку.
11. Вставьте с другого конца цилиндра пружину и второй поршень.
12. Установите на концы цилиндра новые резиновые чехлы и наденьте их на центральные выступы поршней.
13. Установите на щит тормоза тормозные колодки, затем установите тормозной барабан, как описано ранее.
14. Снимите зажим с тормозного шланга и прокачайте тормоза.
Замена колесного цилиндра
1. Снимите тормозной барабан и тормозные колодки (см. выше).
2. Зажмите тормозной шланг перед задним мостом при помощи специального зажима.
3. Отсоедините тормозную трубку с обратной стороны колесного цилиндра.
4. Выверните два болта, крепящие цилиндр к щиту тормоза, и снимите колесный цилиндр. Болты выворачивайте при помощи пятимиллиметрового шестигранного ключа.
5. Заглушите открытый конец тормозной трубки, чтобы предотвратить попадание грязи.
6. Установка колесного цилиндра осуществляется в обратной последовательности.
7. Чтобы легче было присоединить тормозную трубку, вверните штуцер трубки в цилиндр до того, как будут вставлены болты крепления цилиндра. Окончательно затягивайте трубку после затяжки болтов тормозного цилиндра.
8. Соберите тормозные колодки на щите тормоза и установите тормозной барабан.
9. Снимите зажим с тормозного шланга и прокачайте тормоза, как описано ранее.
