Задние сиденья (VW Tiguan 1)

Снятие и установка заднего многоместного сиденья

А/м с грузовым настилом

Отсоединить грузовой настил «18» от накладки спинки «17» и извлечь его из автомобиля,

Все

Выкрутить винты «13», «14», «15» и «19» (60 Нм). Снять заглушки «3», «6», «8» и «10». Открутить гайки «2», «5», «7» и «9» (60 Нм). Снять накладки направляющих сиденья «1», «4» и «11» Потянуть вперёд «стрелка А» левую часть заднего сиденья «16». Поднять переднюю часть левой части заднего сиденья «стрелка В». Полностью откинуть вперёд спинку и извлечь из автомобиля эту часть сиденья с помощью второго механика.

Инструкция: Снятие правой части сиденья «12» производится аналогичный образом.

Установка осуществляется в обратной последовательности. После установки провести проверку работы следующим образом. Подвигать проверяемую часть сиденья а продольном направлении - она должна перемещаться равномерно, без перекосов. Сдвинуть обе части сиденья максимально назад, Разблокироаать спинки - они должны самостоятельно откинуться вперед. Если это не так, ослабить винты крепления и заново отрегулировать положение части сиденья.

Снятие и установка подушки сиденья

Инструкция: Ниже описаны работы по снятию и установке левой подушки заднего многоместного сиденья. Работы по снятию и установке правой подушки заднего многоместного сиденья проводятся аналогичным образом.

Сдвинуть левую часть заднего сиденья максимально вперёд. Откинуть спинку сиденья вперед. Вывернуть винт «6» (6 Нм) и отсоединить от ползуна «5» газовый упор «7».

Осторожно: При отсоединении газового упора «7» спинка должна быть отогнута вперёд. В этом положении на тазовом упоре отсутствует усилие.

Снова откинуть спинку назад. Открутить две гайки «2». С помощью отвёртки отжать немного вверх скобу «1» и снять подушку со шпилек правой направляющей сиденья «3».

Инструкция: На правой части сиденья скоба «1» не установлена.

Открутить две гайки «10». С помощью отвёртки отжать немного вверх скобу «9» и сняты подушку со шпилек левой направляющей сиденья «8».

Инструкция: На правой части сиденья скоба «9» не установлена.

Движением вверх снять подушку «4» с направляющих каркаса сиденья.

Снятие и установка направляющих заднего многоместного сиденья

Инструкция: Ниже описаны работы по снятию и установке правой направляющей левой части заднего многоместного сиденья. Снятие и установка левой направляющей осуществляется аналогичным образом. Снятие и установка направляющих правой части сиденья производится тоже аналогичным образом.

Снять соответствующую часть заднего сиденья. Для снятия левой направляющей правой части сиденья необходимо снять замок правого ремня безопасности.

Инструкция: Направляющие можно заменить отдельно. Работы следует проводить на основании оценки величины «а» и «b» Перед выполнением измерений не ослаблять крепёж шин.

Сдвинуть часть сиденья по обеим направляющим максимально назад. Снять рычаг продольной регулировки сиденья. Снять размеры «а», «b», «с» и «d».

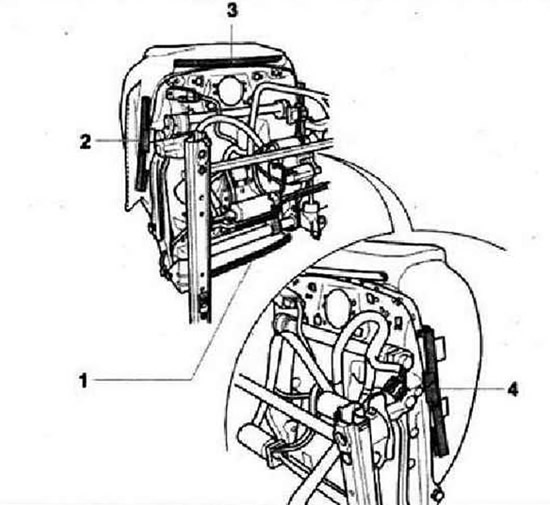

Откинуть спинку сиденья вперед. Вывернуть винт «3» (6 Нм) и отсоединить от ползуна «1» газовый упор «2».

Осторожно: При отсоединении газового упора «2» спинка должна быть откинута вперёд. В этом положении на тазовом упоре отсутствует усилие.

Снова откинуть спинку назад. Открутить три гайки «6» (48 Нм). Открутить две гайки «7» (24 Нм) и снять направляющую «4» с каркаса сиденья.
