Дэмантаж і ўстаноўка вала спідометра (VW Transporter T3)

Дэмантаж

Зняць крышку пульта кіравання, гл. вышэй.

Адключыць батарэю ад масы.



Адкруціць накідную гайку прываднага вала ў спідометра.

Падняць перадпакой частка аўтамабіля.

Зняць запасное кола.

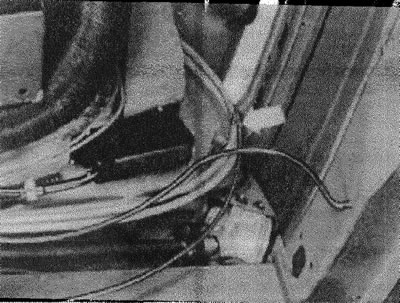

(90-297) разрэзаць заціск, які змацоўвае вал з ахоўнай абалонкай для цяг клапана сістэмы абагравання.

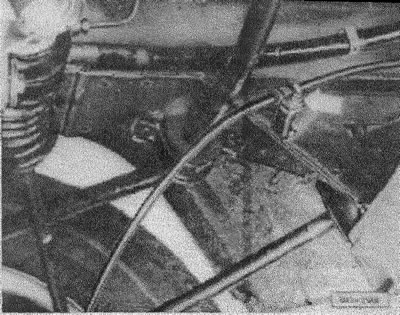

(90-298) выкруціць шасцігранную гайку на трымальніку.

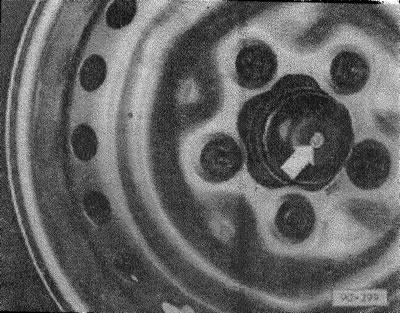

(90-299) зняць стопорное кольца з квадратнага хвасце вала.

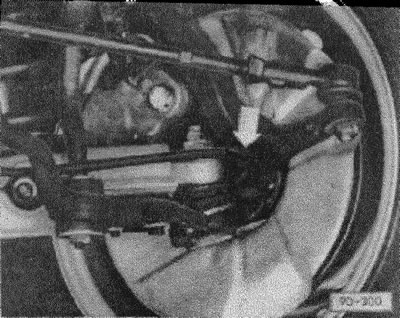

(90-300) выцягнуць прывадны вал з гумовай утулкі паваротнага кулака.

Ўстаноўка

Усталяваць вал.

Увага! Вал пракласці так, каб ён не мог быць заціснуты і пагнуты. У адваротным выпадку паказанні спідометра будуць няўстойлівымі, ці вал парвецца ў кароткі час. Далучэнне да спідометра не змазваць! Змазка можа патрапіць у прыбор і прывесці да яго завісання.

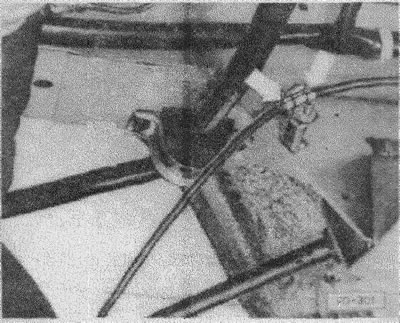

(90-301) прыкруціць шасцігранную гайку да трымальніка. Пры гэтым звярнуць увагу на абазначэнні на вале (стрэлкі).

Увага! Пачынальна з 3.90 і нумары шасі 25НН40185 прывадны вал забяспечваецца даўжэйшым ахоўным шлангам (усе мадэлі, акрамя "сінхра"). Таму ўсталявальнай маркіроўкі няма. У гэтым выпадку трэба вырабіць яе на ахоўным шлангу. Адлегласць ад павадка да маркіроўкі павінна складаць 740 мм.

замяніць 8 паваротным кулаку гумовую асадку для вала.

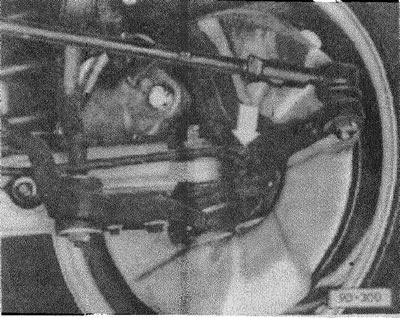

(90-300) гумовую ўтулку (стрэлка) пасля ўстаноўкі ўціснуць да ўпора. Утулка пасля ўстаноўкі не павінна выступаць за край адтуліны ў паваротным кулаку.

Прапусціць вал праз гумовую ўтулку.

Усталяваць стопорное кольца на павадку і ўшчыльніць квадратны хваставік адмысловай каўчукавай масай Terostat 33, белага колеру.

Звязаць разам прывадны вал і цягі клапана сістэмы абагравання.

Усталяваць запасное кола.

Прыкруціць накідную гайку вала на спідометры.

Устанавіць крышку пульта кіравання, гл. вышэй.

Далучыць батарэю да масы.
