Інструкцыя: На шарнірныя злучэнні і паверхні слізгацення вырабіць змазку -G 000 450 02-.
- 1 - Панэль падлогі, для зняцця адхіліць язычкі, абавязкова замяніць
- 2 - Ушчыльненне, абавязкова замяніць
- 3 - Стопарная шайба, не дапускаць пашкоджанні пры адлучэнні трасоў, абавязкова замяніць
- 4 - Трос выбару перадачы, для адлучэння падчапіць і зняць з рычага выбару перадачы, для падлучэння надзець на рычаг выбару перадачы ўнутры корпуса механізму пераключэння перадач
- 5 - Утулка
- 6 - Трос уключэння перадачы, для адлучэння падчапіць і зняць са сферычнага пальца рычага пераключэння перададзены, для пад'яднання надзець на сферычны палец рычага пераключэння перадач усярэдзіне карпусоў механізму пераключэння перадач
- 7 - Утулка
- 8 - Стопарная шайба
- 9 - Утулка
- 10 - Спружына
- 11 - Укладыш, пры зняцці пашкоджваецца, абавязкова замяніць
- 12 - Дэмпфуючы элемент
- 13 - Рычаг пераключэння перадач са сферычным пальцам рычага пераключэння перадач
- 14 - Шасцігранная гайка, 8 Нм, 4 шт.
- 15 - Ушчыльненне, усталёўваецца паміж корпусам механізму пераключэння перадач і дном, прыляпляецца да корпуса механізму пераключэння перадач
- 16 - Корпус механізму пераключэння перадач з спружынай і рычагом выбару перадачы, зняцце спружыны і рычага выбару перадачы не прадугледжана

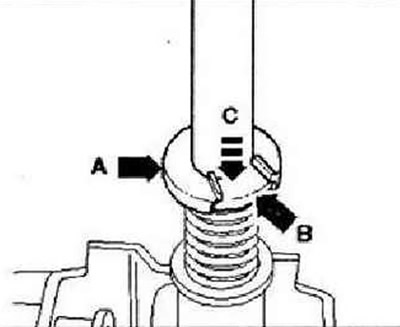

Зняцце і ўстаноўка стопорнай шайбы
Зняць стопорную шайбу -стрэлка А-, адціснуўшы дыстанцыйную ўтулку -стрэлка Ў- з дапамогай адвёрткі да ўпора ў кірунку -стрэлкі З-. Устаноўка ажыццяўляецца аналагічна.
Інструкцыя: Пры ўтапліванні ўтулкі не дапушчаць яе перакосу. Пры націску павінна здацца канаўка для ўсталёўкі стопорной шайбы. Пры паслабленні спружыны варта быць асцярожным.
