Скрынка перадач — зняцце (VW Caddy 3)

Увага! Выключыўшы запальванне, адлучыце зазямленне ад акумулятара.

1. Зніміце кажух з рухавіка.

2. Зніміце корпус паветранага фільтра.

3. Зніміце акумулятар разам з кажухом і кранштэйнам.

4. Зніміце стопорную шайбу з троса ўключэння перадачы (1) з рычага ўключэння перадачы (А).

5. Зніміце стопорную шайбу з троса выбару перадачы (2) з рычага выбару перадачы (У).

6. Зніміце абодва троса з цапф.

7. Зніміце стопорную шайбу (3) з рычага выбару перадачы (У) і зніміце сам рычаг.

8. Для таго каб зняць рычаг уключэння перадачы (А), зніміце гайку (4).



9. Зніміце кранштэйны мацавання трасоў з КПП, адкруціўшы шрубы (стрэлкі).

10. Звяжыце тросы.



11. Выміце трубаправод (А) з кранштэйна на КПП (У).

12. Зніміце працоўны цыліндр, адкруціўшы шрубы (стрэлкі), і замацуеце провадам на сценцы. Не адлучайце трубаправод (А).





13. Адлучыце провад "масы" ад верхняй шрубы стартара (1).

14. Адлучыце раз'ём (2) і кабель (3) ад стартара.

15. Зніміце верхнія крапежныя шрубы сілавога агрэгата.

16. Затым зніміце верхнюю крапежную шрубу са стартара.

17. Зніміце запаўняльнікі з верхняга краю левага і правага крылаў.

18. Зніміце шумаізалюючы кажух і левы подкрылок.

19. Зафіксуйце сілавы агрэгат, перад тым як зняць яго.



20. Адключыце ліхтар задняга ходу (3).

21. Зніміце кранштэйн (2) электраправодкі і адкруціце гайку (1).

22. Зніміце стартар.



23. Зніміце ахоўны кажух прываднага вала (стрэлкі).




24. Адлучыце сістэму выпуску ОГ і пярэдні кранштэйн сістэмы выпуску ОГ ад лачання (стрэлкі).

25. Адлучыце прывадныя валы ад КПП і адвядзіце як мага вышэй.



26. Зніміце шчыток махавіка (А) з-за правага фланца КПП (стрэлкі).



27. Зніміце разгайданую апору, адкруціўшы шрубы (А, У і З).



28. Адкруціце шрубы з правай апоры рухавіка (стрэлкі).

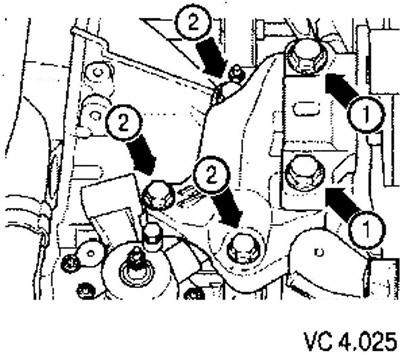

29. Адкруціце левую апору сілавога агрэгата (1).

30. Апусціце сілавы агрэгат.

31. Зніміце кансоль КПП, адкруціўшы шрубы (2).

32. Адкруціце шрубы мацавання КПП да рухавіка.
