Дэталі і вузлы сістэмы падачы і фільтрацыі паветра (VW Caddy 3)

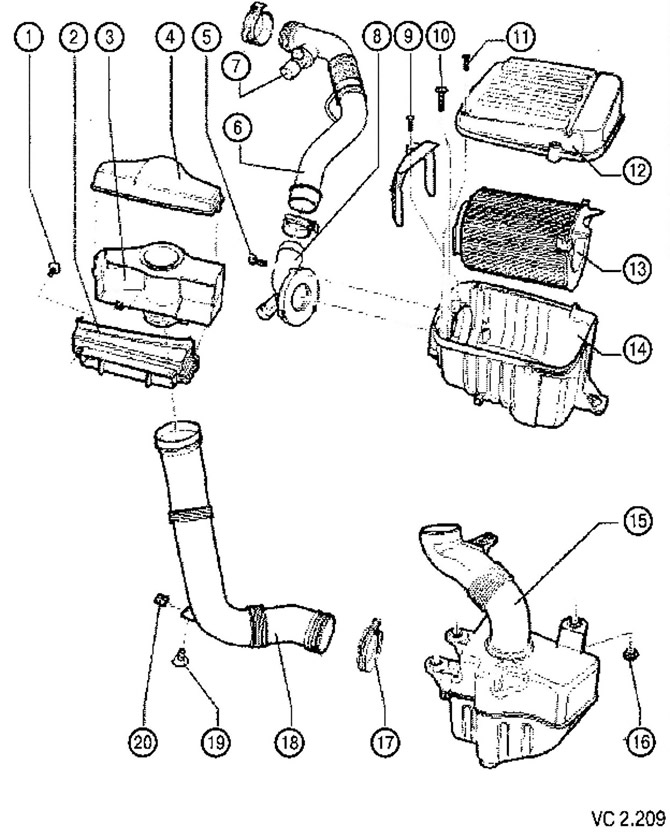

Пералік дэталяў і вузлоў з заўвагамі па выкананні мантажных прац да малюнка VC2.209:
1. Вінт мацавання паветразаборніка: 5 Нм.
2. Паветравод-да пярэдняга бампера.
3. Дыфузар.
4. Паўзун.
5. Вінт мацавання паветравода да корпуса паветранага фільтра: 2 Нм.
6. Паветравод з клапанам вентыляцыі картэра рухавіка.
7. Патрубак вентыляцыі картэра рухавіка ў выкананні для халоднага клімату з награвальным рэзістарам.
8. Паветраны патрубак.
9. Вінт мацавання фіксуе клямкі: 2 Нм.
10. Вінт вечка паветранага фільтра: 8 Нм.
11. Вінт вечка паветранага фільтра: 3 Нм.
12. Вечка паветранага фільтра.
13. Які фільтруе элемент.
14. Корпус паветранага фільтра.
15. Пашыральная ёмістасць (глушыцель шуму на ўпуску).
16. Гайка мацавання пашыральнай ёмістасці: 20 Нм.
17. Спружынны хамут.
18. Паветравод.
19. Вінт мацавання паветравода: 2 Нм.
20. Пласціністая гайка.
