Задні ліхтар у бакавіне кузава далей разабраць нельга. Ён змяшчае наступныя кампаненты:
- лямпы задняга ліхтара;
- лямпы сігналаў тармажэння;
- лямпы задніх паказальнікаў паваротаў.
Зняцце
Выключыце запальванне і ўсе электрычныя спажыўцы і перавядзіце ключ у становішча 0 (папярэдні ўпор).
Заўвага: На малюнках паказана зняцце і ўстаноўка на левым баку. Зняцце і ўстаноўка на правым баку выконваюцца аналагічна.
Нататка: Пакладзяце ключ запальвання пульта ДК падчас здымання і ўсталёўкі ў салон аўтамабіля ў пазбяганне блакавання дзвярэй і самастойнай актывацыі функцый "Coming Home/ Leaving Home (Прыбыццё дадому / Адбыццё з дому)".

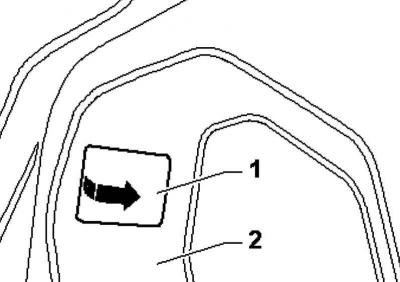

Мал. 7.87. Сэрвіснае вечка задняга ліхтара
Разблакуйце сэрвіснае вечка 1 у напрамку стрэлкі з бакавой абліцоўвання 2 (мал. 7.87).

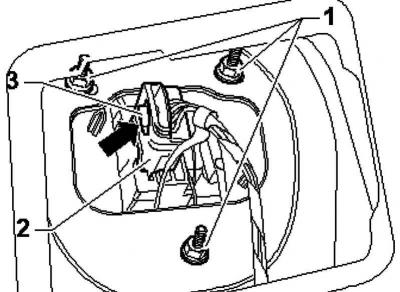

Мал. 7.88. Зняцце штэкера
Разблакуйце штэкер 2 выцягваннем стопарнай кнопкі 3 у кірунку стрэлкі і зніміце штэкер з задняга ліхтара (мал. 7.88).
Адкруціце крапежныя гайкі 1 і выміце задні ліхтар уніз з бакавіны кузава.
Ўстаноўка
Ўстаноўка ажыццяўляецца ў зваротнай паслядоўнасці, пры гэтым неабходна ўлічваць наступнае.
Зацягніце крапежныя гайкі 3 з зададзеным момантам (мал. 7.88).
Заўвага: Пры падлучэнні штэкера 2 задняга ліхтара ў бакавіне кузава павінен быць чутным пстрычка.
Штэкер усталяваны правільна, калі стопорная кнопка 3 зноў патоплена.
