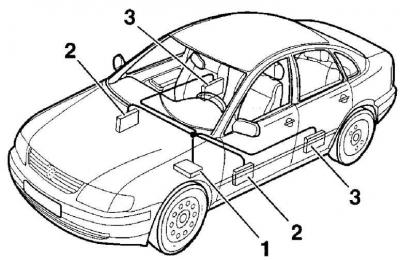

Размяшчэнне блокаў кіравання сістэмы цэнтральнай блакіроўкі замкаў на аўтамабілі

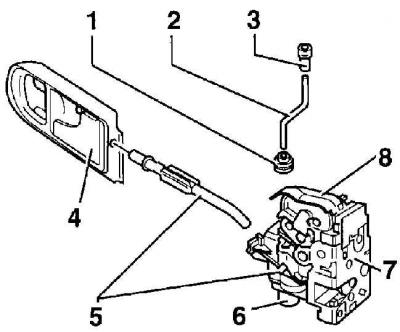

Элементы сістэмы цэнтральнага блакавання, якая кіруе замком дзвярэй
- 1 - ахоўны чахол,
- 2 - цяга кнопкі блакавання дзвярэй,
- 3 - кнопка блакавання дзвярэй,
- 4 - унутраная ручка адкрыцця дзвярэй,
- 5 - цяга ўнутранай ручкі адкрыцця дзвярэй,
- 6 - выканаўчы электрарухавік,
- 7 - замак дзвярэй,
- 8 - прылада зачынення замка
Сістэма цэнтральнага блакавання замкаў складаецца з блока кіравання, двух або чатырох прылад кіравання дзвярамі, чатырох замкаў у дзвярах, а таксама электрарухавіка і перамыкача ў вечку багажніка/задніх дзвярэй.
Пры адчыненні або зачыненні замкаў перадпакояў дзвярэй ці багажнага аддзялення дзякуючы сістэме цэнтральнага блакавання адначасова адчыняюцца або зачыняюцца замкі ўсіх дзвярэй, вечка паліўнага бака і, у залежнасці ад становішча замка вечка багажнага аддзялення, і гэты замак.
Сістэма цэнтральнага блакавання замкаў прадугледжвае таксама магчымасць адкрыць любую з двух перадпакояў дзвярэй, а таксама багажнае аддзяленне ў той час, як усе іншыя замкі застаюцца заблакаванымі.
У сістэме цэнтральнага блакавання замкаў з пяццю кіравальнымі прыладамі пры выйсці з ладу прылады кіравання асобнымі дзвярамі ў астатнім сістэма застаецца працаздольнай. Таксама сувязь паміж цэнтральным блокам кіравання і прыладай кіравання ў дзверы ажыццяўляецца толькі па двух правадах, гл. мал. Размяшчэнне блокаў кіравання сістэмы цэнтральнай блакіроўкі замкаў на аўтамабілі.
Цэнтральны блок кіравання размешчаны пад дывановым пакрыццём на падлозе аўтамабіля перад сядзеннем кіроўцы. Блокі кіравання дзвярыма размешчаны на рухавіку шклапад'ёмніка. На мадэлях з IX.1996 па IX.1997 блок кіравання ў дзверы кіроўцы размешчаны пад панэллю кіравання на дзверы.
У сістэме цэнтральнага блакавання замкаў закладзены наступныя функцыі:
- цэнтральная блакіроўка замка крышкі багажніка / задняй дзверы,
- кіраванне унутраным асвятленнем у салоне,
- дыстанцыйнае кіраванне,
- кіраванне люкам,
- кіраванне супрацьугоннай прыладай,
- цэнтральная блакіроўка замкаў задніх дзвярэй, у якіх устаноўлены шклапад'ёмнікі з электрычным прывадам,
- пры спрацоўванні падушкі бяспекі адбываецца неадкладнае разблакаванне замкаў дзвярэй,
- самодыягнаставанне сістэмы,
- для кіравання замкамі дзвярэй магчыма выкарыстанне некалькіх рэжымаў.
На аўтамабілі, абсталяваным сістэмай цэнтральнага блакавання замкаў у дзверы ўсталяваны наступныя прылады:
- замак дзвярэй,
- 5 мікраперамыкачоў, якія перадаюць інфармацыю на блок кіравання аб становішчы замка дзвярэй. У замку задняй дзверы ўсталяваныя тры мікрапераключальніка,
- дзве ручкі адкрыцця дзвярэй,
- цыліндр замка,
- электрарухавік, які кіруе замкам дзвярэй (гл. мал. Элементы сістэмы цэнтральнага блакавання, кіравальнай замкам дзвярэй).
