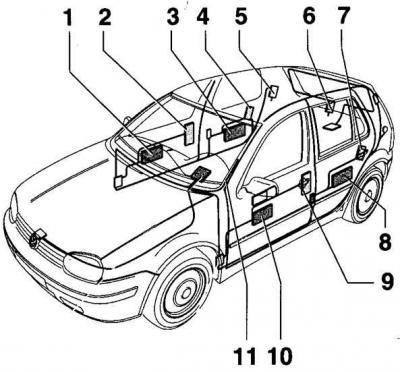

Размяшчэнне блокаў кіравання сістэмы цэнтральнай блакіроўкі замкаў на аўтамабілі
- 1, 3, 8, 10 – блокі кіравання ў дзвярах;
- 2, 4, 7, 9 - выканаўчыя рухавікі, інтэграваныя ў замкі дзвярэй;
- 3, 8 - блокі кіравання ў дзверы з электрычнымі шклапад'ёмнікамі;
- 5 - выканаўчы рухавік вечка топливозаливной гарлавіны;
- 6 - выканаўчы рухавік задняй дзверы;
- 11 - выканаўчы рухавік антэны

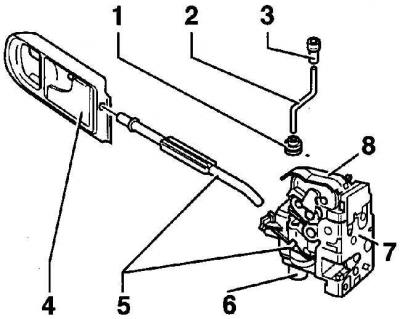

Элементы сістэмы цэнтральнага блакавання, якая кіруе замкам дзвярэй
- 1 - ахоўны чахол;
- 2 - цяга кнопкі блакавання дзвярэй;
- 3 - кнопка блакавання дзвярэй;
- 4 - унутраная ручка адкрыцця дзвярэй;
- 5 - цяга ўнутранай ручкі адкрыцця дзвярэй;
- 6 - выканаўчы электрарухавік;
- 7 - замак дзвярэй;
- 8 - прылада зачынення замка
Сістэма цэнтральнага блакавання замкаў складаецца з блока кіравання, двух ці чатырох прылад кіравання дзвярамі, чатырох замкаў у дзвярах, а таксама электрарухавіка і перамыкача ў вечку багажніка/ задняй дзверы.
Пры адчыненні або зачыненні замкаў перадпакояў дзвярэй ці багажнага аддзялення дзякуючы сістэме цэнтральнага блакавання адначасова адчыняюцца або зачыняюцца замкі ўсіх дзвярэй, вечка паліўнага бака і, у залежнасці ад становішча замка вечка багажнага аддзялення, і гэты замак.
Сістэма цэнтральнага блакавання замкаў прадугледжвае таксама магчымасць адкрыць любую з двух перадпакояў дзвярэй, а таксама багажнае аддзяленне ў той час як усе іншыя замкі застаюцца заблакаванымі.
У сістэме цэнтральнага блакавання замкаў з пяццю кіравальнымі прыладамі пры выйсці з ладу прылады кіравання асобнымі дзвярамі ў астатнім сістэма застаецца працаздольнай. Таксама сувязь паміж цэнтральным блокам кіравання і прыладай кіравання ў дзверы ажыццяўляецца толькі па двух правадах.
У сістэме цэнтральнага блакавання замкаў закладзены наступныя функцыі:
- цэнтральная блакіроўка замка вечка багажніка/ задняй дзверы;
- кіраванне унутраным асвятленнем у салоне;
- дыстанцыйнае кіраванне;
- кіраванне люкам;
- кіраванне супрацьугонным прыладай;
- цэнтральная блакіроўка замкаў задніх дзвярэй, у якіх устаноўлены шклапад'ёмнікі з электрычным прывадам;
- пры спрацоўванні падушкі бяспекі адбываецца неадкладнае разблакаванне замкаў дзвярэй;
- самадыягностыка сістэмы;
- для кіравання замкамі дзвярэй магчыма выкарыстанне некалькіх рэжымаў.
Блок кіравання ў дзверы выконвае наступныя функцыі:
- выкананне розных функцый зачынення дзвярэй;
- кіраванне электрычнымі шклапад'ёмнікамі з абмежаваннем якое зачыняе высілкі;
- кіраванне люстэркамі задняга выгляду з электрычным прывадам;
- самадыягнаставанне сістэмы.
На аўтамабілі, абсталяваным сістэмай цэнтральнага блакавання замкаў, у дзверы ўсталяваны наступныя прылады:
- замак дзвярэй;
- пяць мікравыключальнікаў, якія перадаюць інфармацыю на блок кіравання аб становішчы замка дзвярэй. У замку задняй дзверы ўсталяваныя тры мікравыключальніка;
- дзве ручкі адкрыцця дзвярэй;
- цыліндр замка;
- электрарухавік, які кіруе замкам дзвярэй.
