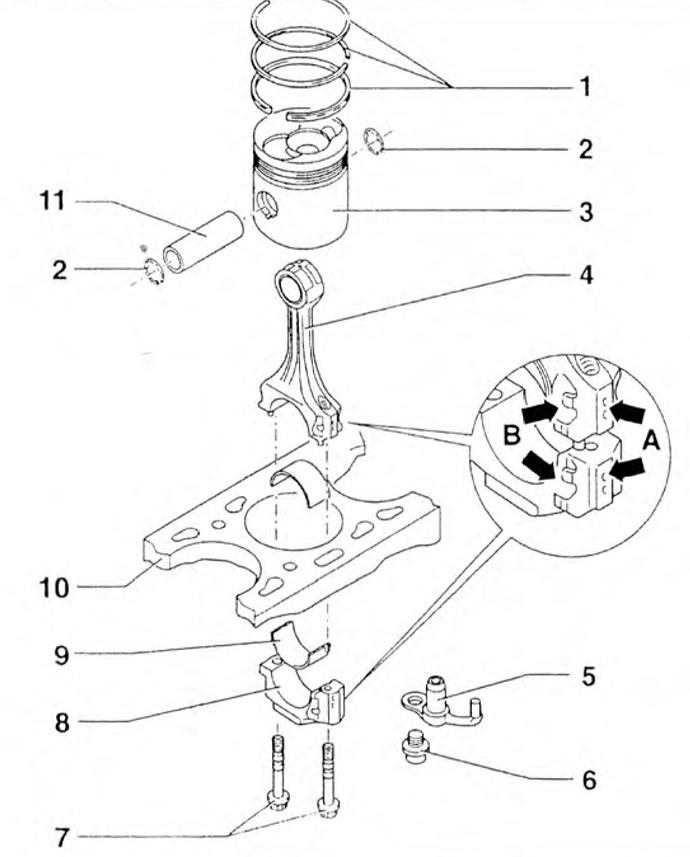

Фигура 3.34а. Бутала и мотовилки: 1 - Бутални пръстени; 2 - Задържащ пръстен; 3 - Бутало; 4 - Мотовилка; 5 - Масло; 6.7 - Болтове; 8 - Капак на мотовилката; 9 - Вмъкване; 10 - Цилиндров блок; 11 - Бутален болт.

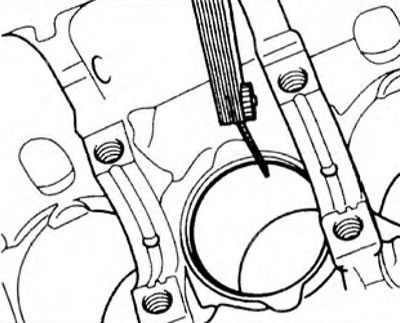

Фигура 3.34b. Проверка на термичния хлабина на буталния пръстен.

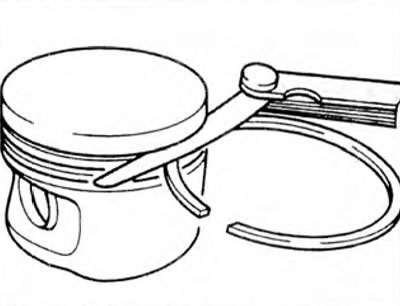

Фигура 3.34в. Проверка на хлабината на буталния пръстен по височина.
Таблица 3.6. Размери на хлабината на буталото и буталния пръстен
| Параметри | Диаметър на буталото | Диаметър на цилиндъра |
| Основен диаметър, мм | 80.96 | 81.01 |
| 1-ви размер на ремъка | 81.21 | 81.26 |
| Параметри | Нов пръстен | Допустимо износване |
| Термична хлабина на буталния пръстен | ||
| Горен компресионен пръстен, мм | 0.25-0.45 | 1.0 |
| Долен компресионен пръстен, мм | 0.20-0.40 | |
| Пръстен за скрепер за масло, мм | 0.25-0.50 | |
| Височина на хлабината на буталния пръстен | ||
| Горен компресионен пръстен, мм | 0.07-0.11 | 0 25 |
| Долен компресионен пръстен, мм | 0.05-0.08 | 0.25 |
| Пръстен за скрепер за масло, мм | 0.03-0.06 | 0.15 |
