Премахване
1. Свалете капака на цилиндровата глава.
2. Свалете капака на амортисьора на коляновия вал.
3. Завъртете коляновия вал, докато маркировка 1 на маховика се подравни с маркировката на междинния фланец (стрелка) (фигура 4.26).

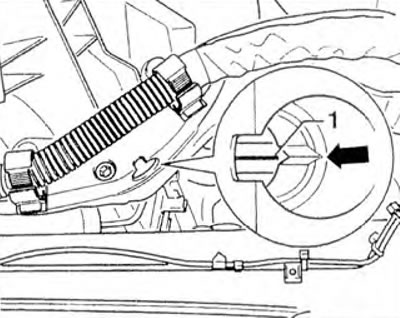

Фигура 4.26. Завъртете коляновия вал, докато маркировка 1 на маховика се подравни с маркировката на междинния фланец (стрелка).
4. Монтирайте ключ 3447 върху централния болт на амортисьора и, като държите коляновия вал да не се върти, развийте монтажния болт на зъбното колело на разпределителния вал и го извадете (фигура 4.27).

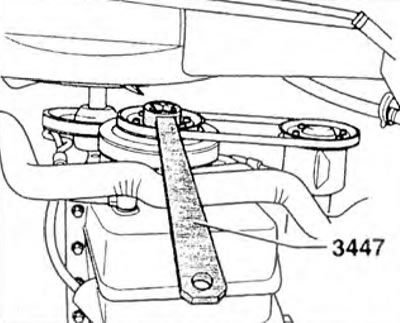

Фигура 4.27. Поставете гаечния ключ върху централния болт на амортисьора и, като държите коляновия вал да не се върти, развийте монтажния болт на зъбното колело на разпределителния вал и го извадете.
5. Разхлабете болтовете на капака на лагера на коляновия вал, като започнете от централните.
6. Свалете разпределителния вал.
Инсталация
7. Смажете контактните повърхности на разпределителния вал.
[Оригиналната статия е достъпна на VWManual.ru]
8. Поставете разпределителния вал в положение TDC на буталото на 1-ви цилиндър (гърбиците на клапаните на 1-ви цилиндър трябва да са насочени нагоре).
9. Заключете разпределителния вал от въртене, като монтирате заключващо устройство 3445 върху гърбиците на 4-ти цилиндър (фигура 4.28).

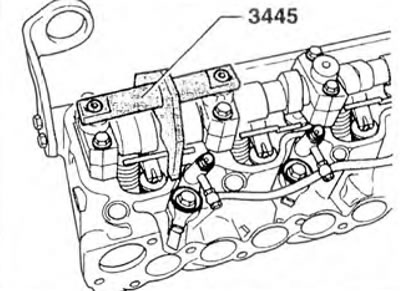

Фигура 4.28. Заключете разпределителния вал от въртене, като монтирате заключващо устройство 3445 върху гърбиците на 4-ти цилиндър.
10. Монтирайте зъбното колело на разпределителния вал и затегнете монтажния му болт на ръка.
11. Отстранете заключващото устройство 3445.
12. Монтирайте капака на амортисьора на коляновия вал.
13. Монтирайте ключ 3447 на централния болт на амортисьора и. докато държите коляновия вал да не се върти, затегнете монтажния болт на зъбното колело на разпределителния вал до 180 Nm.
14. Извадете ключ 3447.
15. Затегнете болтовете за монтаж на капака на амортисьора на коляновия вал до 10 Nm.
16. Монтирайте капака на цилиндровата глава.
