Система за управление на двигателя AHD 2.5 TDI от ноември 1997 г. (VI).

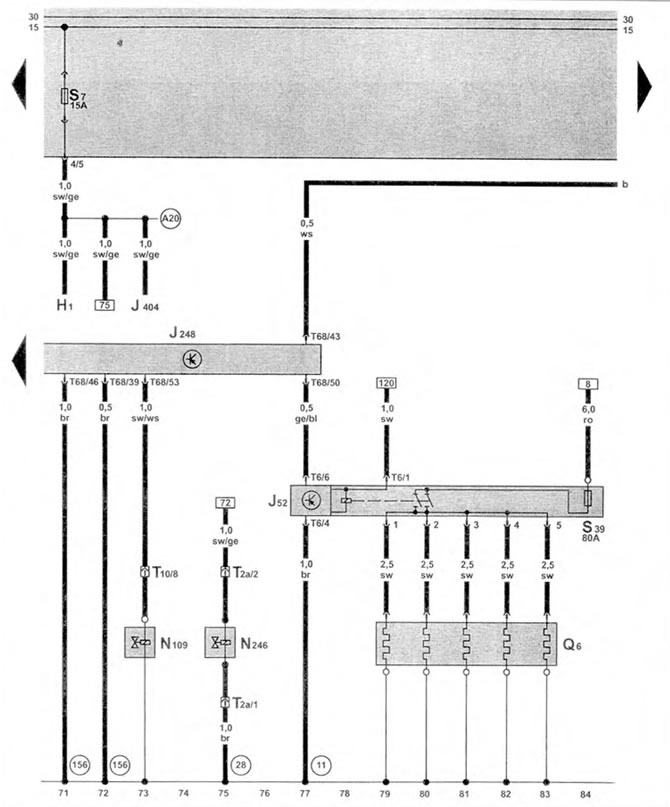

Блок за управление на впръскването на дизелово гориво, спирателен клапан за гориво, реле за подгревни свещи, подгревни свещи
| H1 | сигнал |
| J52 | реле за подгревни свещи, близо до акумулатора |
| J248 | блок за управление на впръскването на дизелово гориво близо до акумулатора |
| J404 | реле за разтоварване за клема 15, под седалката на водача |
| N109 | спирателен клапан за гориво |
| N246 | вентилационен клапан за регулиране на продухването на охладителната система |
| Q6 | подгревни свещи |
| S39 | предпазител на подгревната свещ, към релето на подгревната свещ |
| Т2а | конектор за окабеляване, 2-пинов, близо до разширителния резервоар |
| Т6 | конектор за окабеляване, 6-пинов |
| Т10 | конектор за окабеляване, 10-пинов, лява страна на двигателя |
| Т68 | конектор за окабеляване, 68-пинов |
| (11) | връзка към "маса" |
| (28) | връзка към "маса" |
| (156) | връзка към каросерията в комплекта кабели на системата за впръскване на дизелово гориво |
| (А20) | връзка (15a) в комплекта окабеляване на арматурното табло |
