Система за управление на двигателя AHD 2.5 TDI от ноември 1997 г. (IV).

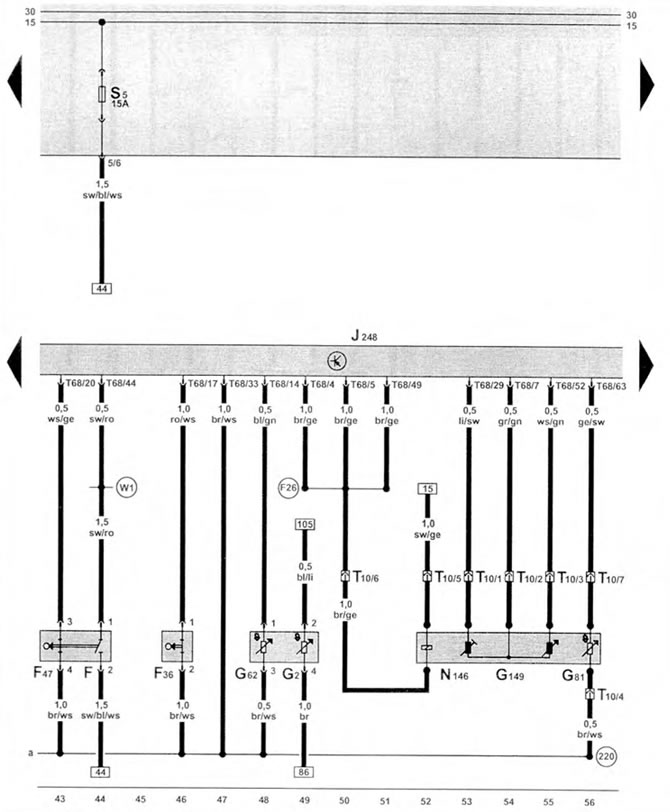

Блок за управление на впръскването на дизелово гориво, регулатор на подаването на гориво, сензор за температура на горивото, сензор за температура на охлаждащата течност, превключвател на стоп светлините
| F | превключвател на стоп светлините |
| F36 | сензор за положение на педала на съединителя |
| F47 | превключвател на педала на спирачката за системата за темпомат, в долната част на купето, отпред вляво |
| G2 | сензор за температура на охлаждащата течност |
| G62 | сензор за температура на охлаждащата течност |
| G81 | сензор за температура на горивото |
| G149 | сензор за положение на дросела |
| J248 | блок за управление на впръскването на дизелово гориво, близо до акумулатора |
| N146 | регулатор на подаването на гориво |
| T10 | конектор за окабеляване, 10-пинов, лява страна на двигателя |
| Т68 | конектор за окабеляване, 68-пинов |
| (220) | връзка към каросерията, включена в кабелите на двигателя |
| (F26) | връзка 2 в комплекта кабели за директно впръскване на дизеловото гориво |
| (W1) | свързване към положителния полюс (54) в комплекта кабели отзад |
(Оригиналът може да бъде намерен на VWmanual.ru)
