2. Нагревателят е комбиниран уред, който осигурява едновременно горещ въздух (загрява се от охлаждащата течност), и свеж въздух, засмукан отвън.
3. За да се осигури въздушен поток, когато превозното средство е неподвижно, е предвиден електрически вентилатор.

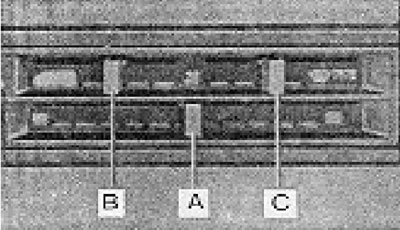

Фигура 2.3. Контролен панел на нагревателя (раздел 9): A - Регулатор на температурата; B - Регулатор на разпределението на въздушния поток; C - Регулатор на разпределението на въздушния поток.
4. Разпределението на въздушния поток се осигурява от система от лостове на контролния панел на отоплителя. Отворите за подаване на въздух са разположени на арматурното табло и в пространството за краката.

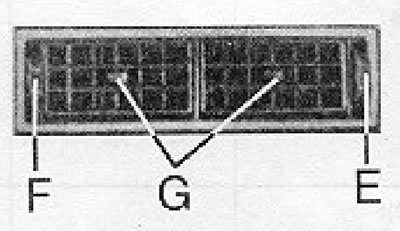

Фигура 2.4. Вентилационен отвор (раздел 9): E - Вертикален контрол на потока; F - Регулиране на интензитета на подаване на въздух; G - Регулиране на потока в хоризонтална посока.

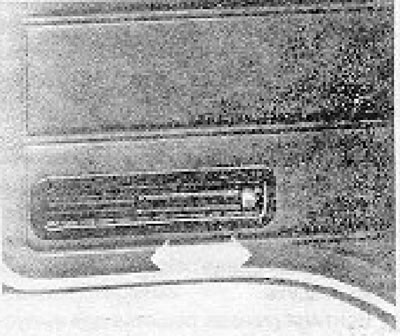

5. Въздухът излиза от колата по краищата на вратите, а силата на въздушния поток се контролира от клапи на вътрешната облицовка на вратата (вижте снимката).
Фигура 2.5. Въздушен клапан за кабината (раздел 9).
