Панель управления отопителем
Кузов. Вентиляция и отопление. Фольксваген Пассат B5

Главная > Passat > Пассат B5 > Кузов > Вентиляция и отопление > Панель управления отопителем
            0

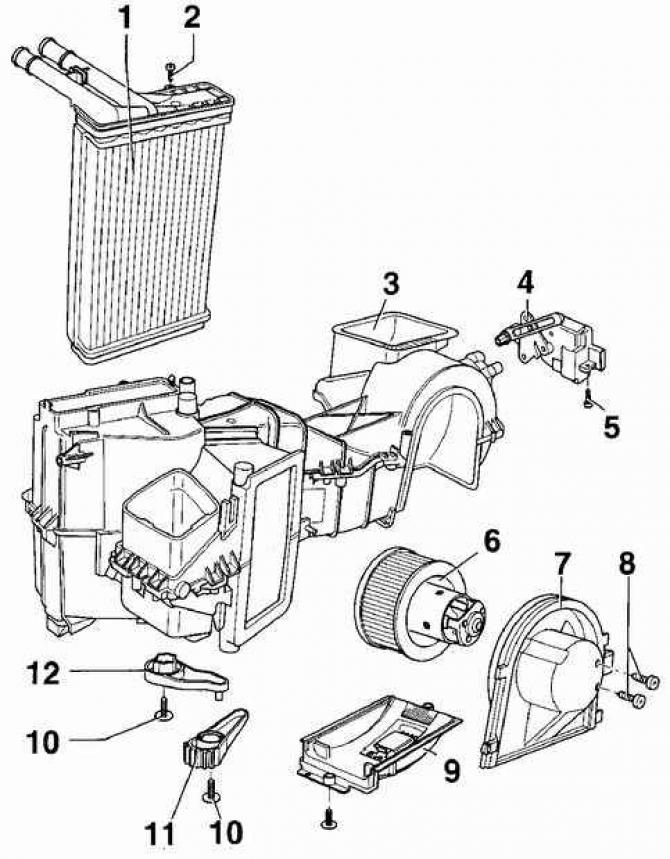

Блок отопителя




  • 1 - радиатор отопителя,
  • 2 - винт,
  • 3 - коробка распределения потоков воздуха,
  • 4 - исполнительный электродвигатель переключающего клапана "свежий/рециркулируемый воздух",
  • 5 - винт,
  • 6 - вентилятор отопителя,
  • 7 - кожух вентилятора отопителя,
  • 8 - винт,
  • 9 - блок резисторов с защитой от перегрева,
  • 10 - винт,
  • 11 - рычаг центральной заслонки,
  • 12 - рычаг заслонки, управляющей температурой воздуха

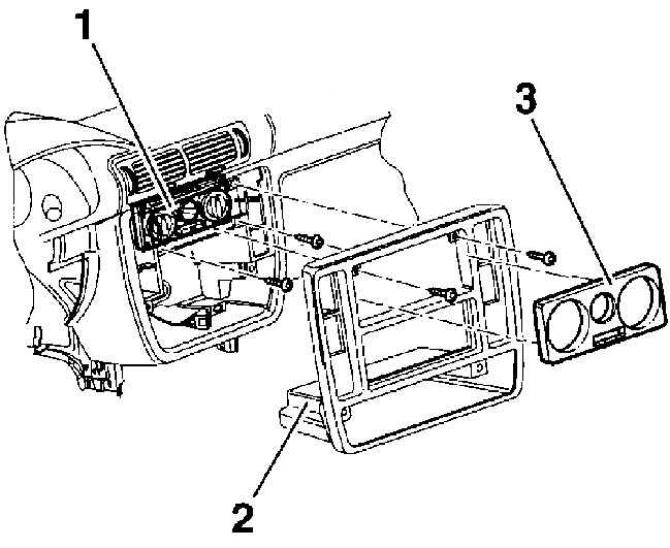

Элементы панели управления отопителем




  • 1 - блок управления отопителем,
  • 2 - панель отопителя,
  • 3 - декоративная накладка панели отопителя


1. Снимите декоративную накладку панели управления отопителем, см. рис. Элементы панели управления отопителем.

2. Отвинтите два винта и снимите панель отопителя.

3. Из гнезда в панели приборов извлеките блок управления отопителем вместе с подсоединенными к нему тросами.

4. Установка производится в последовательности, обратной снятию.
