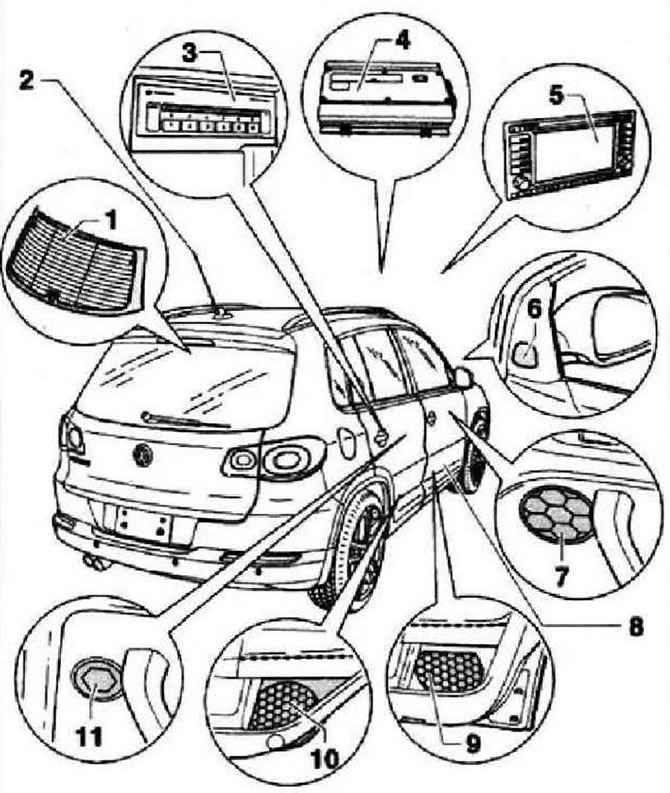

Радионавигационная система RNS 510 (VW Tiguan 1)

• 1 - Радиоантенна, встроена в заднее стекло
• 2 - Антенна телефона / системы навигации (GPS) «R66», находится сзади на крыше
• 3 - CD-чейнджер -R41 - на 6 компакт-дисков, установлен под откидывающимся центральным подлокотником
• 4 - Усилитель аудиосистемы «J525». под передним левым сиденьем
• 5 - Блок управления с дисплеем радионавигационной системы «J503» (RNS 2 с MFD)
• 6 - Высокочастотный динамик, передний правый «R22» и высокочастотный динамик, передний левый «R20», находятся в треугольной облицовке основания зеркала на передней правой и левой дверях
• 7 - Среднечастотный динамик, передний правый «R104» и среднечастотный динамик, передний левый -R103, находятся в обивках передней левой и правой дверей
• 8 - Блок управления выбора антенны «J515», под передним правым сиденьем
• 9 - Низкочастотный динамик, передний правый «R23» и низкочастотный динамик, передний левый «R21», находятся в обивках передней левой и правой дверей
• 10 - Низкочастотный динамик, задний правый «R17» и низкочастотный динамик, задний левый «R15», находятся в обивках задних левой и правой дверей
• 11 - Высокочастотный динамик, задний правый «R16» и высокочастотный динамик, задний левый «R14», находятся в обивках задних левой и правой дверей

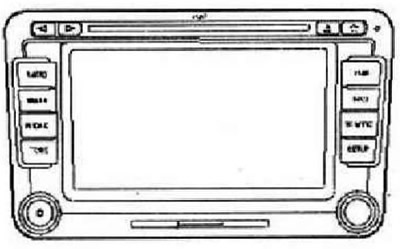

Радионавигационная система RNS 510 сочетает в себе функции навигационной системы и высококачественной RDS-магнитолы. Ниже приведены ее основные функции: радиоприёмник RDS, 6,5-дюймовый цветной жидкокристаллический дисплей, навигационная система с GPS-приёмником, интегрированная система использования разнесённых антенн, интегрированный цифровой радио-тюнер DAB, DVD-привод для навигационной системы, воспроизведения видео- и аудиосигналов, картридер для карт SD, память для сохранения сообщений о ситуации на дорогах (Traffic Information Memory, TIM), функция Korridor, воспроизведение файлов MP3 и WMA. Радионавигационная система RNS 510 имеет четыре выхода для подключения динамиков. По заказу в задней части салона могут быть установлены два широкополосных динамика. Возможности радионавигационной системы RNS 510 могут быть расширены установкой следующих компонентов: CD-чейнджер, многофункциональное рулевое колесо, ТВ-тюнер, усилитель, универсальный комплект для подключения мобильного телефона (UHV Low), универсальный комплект для подключения мобильного телефона Premium (ВАР), информационно-развлекательный центр для пассажиров на задних сиденьях (RSE), Для работы навигационной системы на крыше установлена соответствующая антенна.

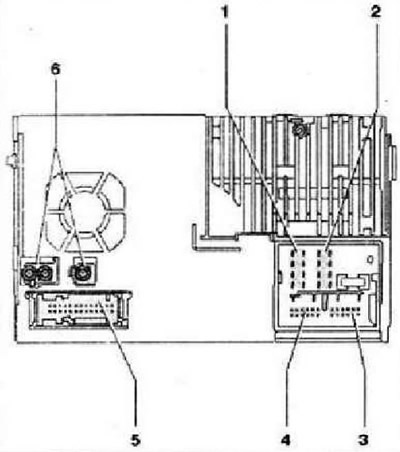

Разъёмы радионавигационной системы RNS 510

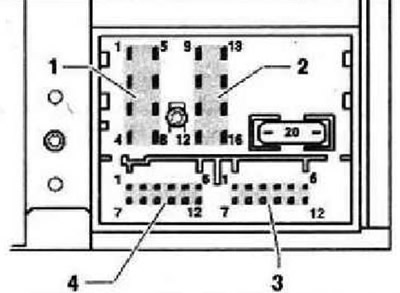

• 1 - Разъём 1, 8-контактный
• 2 - Разъём 2, 8-контактный
• 3 - Разъём 3, 12-контактный
• 4 - Разъём 4, 12-контактный
• 5 - Разъём 5, 26-контактный
• 6 - Разъёмы 6 для подключения антенн

Разъем 1, 8-контактный, выход на динамики

• 1 - Задний правый динамик, плюс
• 2 - Передний правый динамик, плюс
• 3 - Передний левый динамик, плюс
• 4 - Задний левый динамик, плюс
• 5 - Задний правый динамик, минус
• 6 - Передний правый динамик, минус
• 7 - Передний левый динамик, минус
• 8 - Задний левый динамик, минус

Инструкция: При наличии внешнего усилителя эти выходы используются в качестве линейного входа для усилителя. Ресивер в этой случае программируется в условиях производства на режим линейный выход 12 дБ вместо силовой выход 26 дБ.

Разъем 2,8-контактный, электропитание, шина CAN

• 9 - Шина CAN High
• 10 - Шина CAN Low
• 11 - Электропитание дисплея, плюс, только в качестве опции для радиомодуля в исполнении Low
• 12 - Электропитание, минус, клемма 31
• 13 - Дисплей HS CAN-Bus low, только в качестве опции для радиомодуля в исполнении Low, не для исполнения Midline
• 14 - Дисплей HS CAN-Bus high, только в качестве опции для радиомодуля в исполнении Low, не для исполнения Midline
• 15 - Электропитание, плюс, клемма 30
• 16 - Сигнал управления системы защиты от кражи, SAFE, плюс

Разъём 3, 12-контактный, сигналы телефона и микрофона

• 1 - Вход микрофона, минус
• 2 - Выход AUX, аудио, правый канал
• 3 - Выход AUX, общая масса
• 4 - Выход микрофона, минус
• 5 - Входящий аудиосигнал телефона, левый канал, минус
• 6 - Входящий аудиосигнал телефона, правый канал, минус
• 7 - Вход микрофона, плюс
• 8 - Выход AUX, аудио, левый канал
• 9 - Выход микрофона, плюс
• 10 - Приглушение звука при разговоре по телефону
• 11 - Входящий аудиосигнал телефона, левый канал, плюс
• 12 - Входящий аудиосигнал телефона, правый канал, плюс

Разъем 4, 12-контактный, управление CD-чейнджером, вход сигнала аудио CD

• 1 - Вход сигнала AUX, левый канал
• 2 - Масса AUX
• 3 - CD-чейнджер, масса аудиосигнала
• 4 - CD-чейнджер, электропитание, плюс, клемма 30, длительная нагрузка 1 А, кратковременная пиковая нагрузка 5 А
• 5 - Не используется
• 6 - CD-чейнджер, DATA OUT (обмен данными для управления CD-чейнджером, от радионавигационной системы к CD-чейнджеру)
• 7 - Вход сигнала AUX, правый канал
• 8 - CD-чейнджер, левый канал, CD/L
• 9 - CD-чейнджер, правый канал, CD/R
• 10 - CD-чейнджер, провод управления, коммутируемый плюс
• 11 - CD-чейнджер, DATA IN (обмен данными для управления CD-чейнджером, от CD-чейнджера к радионавигационной системе)
• 12 - CD-чейнджер, CLOCK (внутренний протокол проверки для контроля потока данных)

Разъём 5, 26-контактный, аудио и видео

• 1 - Зарезервирован для протокола Debug RX
• 2 - Зарезервирован для протокола Debug ТХ
• 3 - Не используется
• 4 - Вход видеосигнала, RGBS, минус
• 5 - Не используется
• 6 - Встроенный универсальный комплект для подключения мобильного телефона, распознавание мобильного телефона
• 7 - Встроенный универсальный комплект для подключения мобильного телефона, крэдл и распознавание клавиш
• 8 - Встроенный универсальный комплект для подключения мобильного телефона, крэдл, диагностика антенны
• 9 - Вход видеосигнала, RGBS, минус
• 10 - Вход видеосигнала NF, правый
• 11 - Вход видеосигнала, масса экрана
• 12 - Вход видеосигнала, синхронизация по вертикали и по горизонтали
• 13 - Вход видеосигнала, зелёный
• 14 - Не используется
• 15 - Не используется
• 16 - Не используется
• 17 - Не используется
• 18 - Не используется
• 19 - Встроенный универсальный комплект для подключения мобильного телефона, крэдл, минус
• 20 - Встроенный универсальный комплект для подключения мобильного телефона, коммутируемая клемма 30
• 21 - Не используется
• 22 - Вход видеосигнала NF, минус
• 23 - Вход видеосигнала NF, левый
• 24 - Вход видеосигнала, RGBS, минус
• 25 - Вход видеосигнала, синий
• 26 - Вход видеосигнала, красный

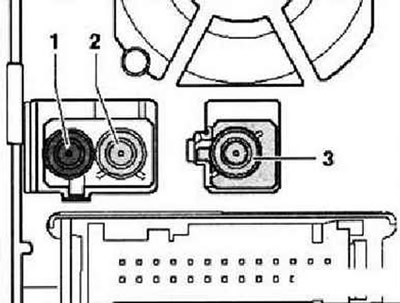

Разъёмы 6 для подключения антенн

• 1 - Разъём радиоантенны, диапазоны AM и FM2, двойной разъём FAKRA, без кодирования, сопротивление 50 Ом, цвет - кремовый белый
• 2 - Разъём радиоантенны, диапазон FM1, двойной разъём FAKRA, кодирование В, сопротивление 50 Ом, цвет - кремовый белый
• 3 - Разъём антенны навигационной системы, FAKRA, кодирование С, сопротивление 50 Ом, цвет синий

Электронная система защиты от кражи

Радионавигационная система RNS 510 имеет комфортную электронную систему защиты от кражи, работающую совместно с комбинацией приборов. При подключении радионавигационной системы после отключения питания она работает без ввода защитного кода. Необходимые условия: была проведена первая активация электронной системы защиты от кражи, радионавигационная система устанавливается в тот же автомобиль. Повторный ввод в эксплуатацию блокированной ранее радионавигационной системы возможен только после ввода правильного кода электронной системы защиты от кражи. Для определение защитного кода следует использовать тестер -VAS 5051- или тестер -VAS 5052- или их более поздние модификации. Карты с номером и наклейки больше не используются.

Инструкция: Для определение защитного кода следует использовать тестер -VAS 5051- или тестер -VAS 5052- или их более поздние модификации. Тостер должен иметь соединение онлайн, а пользователь должен иметь соответствующие права для запроса кода.
