Блок управления мультимедийной системы (VW Tiguan 1)

Блок управления мультимедийной системы «J650» позволяет воспроизводить звук с помощью информационно-командной системы infotainment VW как от аналоговых (AUX-IN), так и от цифровых (USB, iPod) подключённых аудиоисточников. Для работы с USB и iPod в системе предусмотрено чтение ID3-TAG 7-тегов. Блок управления мультимедийной системы «J650» является интерфейсом для подключения аудиовхода (AUX-IN), входа USB, а также соединения для iPod (электропитание, сигнал и AUX-IN), Для подключения мобильных устройств к интерфейсам USB и iPod мультимедийной системы применяется специальные кабели-адаптеры. Поставляемый в сборе блок управления мультимедийной системы «J650» вместо CD-чейнджера может содержать отсек для мобильного устройства, зарядка устройства производится через интерфейсы USB или iPod.

Инструкция: Если в а/и отсутствует свободное гнездо стандарта WIN, блок управления мультимедийной системы можно установить и а другое место. В этом случае клиент может воспользоваться универсальным интерфейсом (разъём Mitsumi), который выводится в нужное место салона с помощью удлинителя (Mitsumi-Mitsumi). Разъём Mitsumi необходимо надлежащим образом установить в салоне а/м. Длина удлинители Mitsumi-Mitsumi не должна превышать 1500 мм.

Снятие и установка блока управления мультимедийной системы

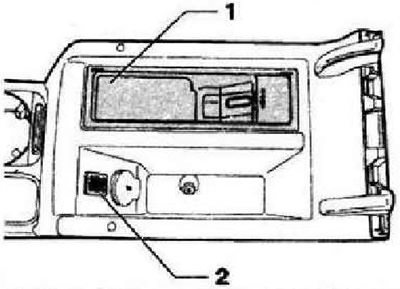

Блокуправления мультимедийной системы установлен в центральной консоли. Место установки блока управления мультимедийной системы «1». Поднять центральный подлокотник. Вставить съемники «Т10057» в предусмотренные для этого пазы до фиксация. Извлечь блок управления мультимедийной системы «J650» и отсоединить разъём «стрелка».

Смотрите оригинал на веб-сайте: VWManual

Установка осуществляется в обратной последовательности.
