Системы телефонии (VW Tiguan 1)

Комплектация Tiguan предусматривает два варианта установки систем телефонии. Либо подключенный телефон, либо комплект для подключения телефона. Подключенный телефон или комплект для подключения телефона устанавливается только в сочетании с магнитолой или радионавигационной системой. При наличии в автомобиле комплекта для подключения возможна последующая установка мобильных телефонов. Блок управления (интерфейсный блок) мобильного телефона уже установлен на заводе в автомобили с комплектом для подключения телефона. Однако необходим еще соответствующий адаптер для держателя телефона, исполнение которого зависит от модели телефона (аксессуары и принадлежности).

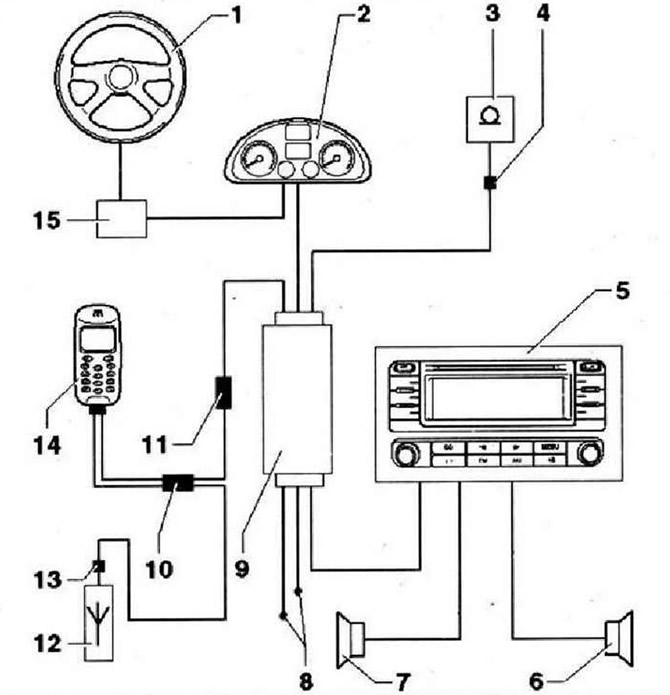

Инструкция: Основное отличие подключенного телефона от комплекта для подключения телефона состоит, собственно, в наличии установленного на заводе мобильного телефона. Приведенный ниже перечень соответствует компонентам подключенного мобильного телефона.

• 1 - Многофункциональное рулевое колесо
• 2 - Комбинация приборов
• 3 - Микрофон «R38», системы громкой связи телефона, установлен в переднем плафоне, освещения салона
• 4 - Разъём микрофона, в рамке переднего плафона освещения салона
• 5 - Магнитола «R» или блок управления с дисплеем радионавигационной системы «J503» (радионавигационная система)
• 6 - Правые динамики
• 7 - Левые динамики
• 8 - Электропитание блока управления электроники управления мобильного телефона (интерфейсного блока)
• 9 - Блок управления электроники управления мобильного телефона «J412» (интерфейсный блок), под передним правым сиденьем
• 10 - Разъём на держателе телефона, в жгуте проводов держателя телефона за передней панелью
• 11 - Разъём подключения к блоку управления электроники управления мобильного телефона
• 12 - Антенна телефона «R51», находится сзади на крыше
• 13 - Разъём кабеля антенны, разъем антенны телефона, под обшивкой потолка сзади
• 14 - Мобильный телефон «R54»
• 15 - Блок управления рулевой колонки «J527»
