Цифровой спутниковый радиотюнер, а/м для США и Канады (VW Tiguan 1)

Возможности некоторых моделей магнитол/радионавигационных систем могут быть расширены установкой цифрового спутникового радиотюнера. Он позволяет осуществлять приём соответствующих радиопрограмм. При ремонте или поиске неисправностей использовать - тестер VAS 5051 или тестер VAS 5052 или их более поздние модификации, Ведомый поиск неисправностей. После подключения аккумуляторной батареи необходимо проверить оборудование автомобиля (магнитолу, часы, электрооборудование систем комфорта). Для работы цифрового спутникового радиотюнера в задней части крыши установлена соответствующая антенна. В а/м Tiguan цифровой спутниковый радиотюнер установлен под передним правым сиденьем.

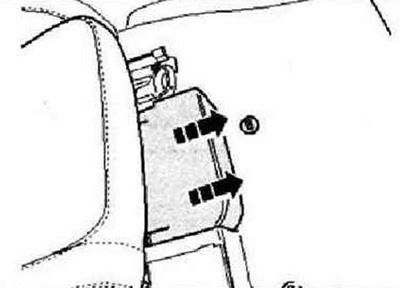

Выключить зажигание и все потребители электроэнергии, извлечь ключ зажигания. Отсоединить под сиденьем крышку движением по -направлению стрелки-.

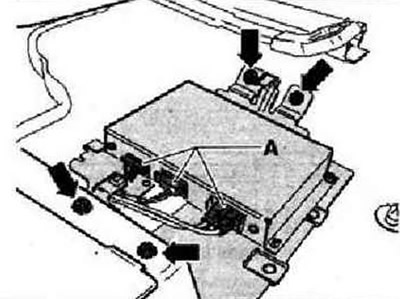

Отсоединить разъёмы «А» и выкрутить четыре винта «стрелки». Снять цифровой спутниковый радиотюнер вместе с кронштейном.

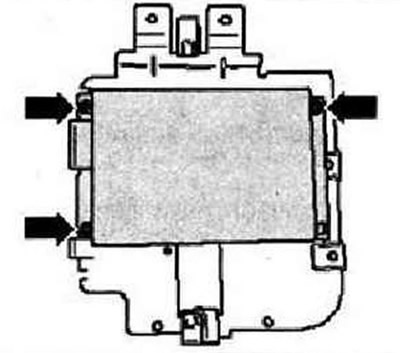

Выкрутить винты «стрелки», удерживая от проворота гайки с противоположной стороны.

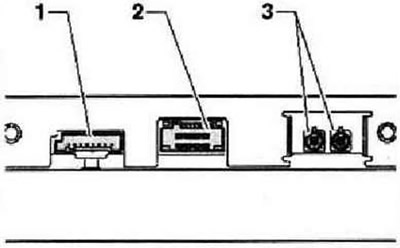

Разъёмы цифрового спутникового радиотюнера

• 1 - Разъём передачи цифровой информации от прибора/к прибору
• 2 - Разъём электропитания
• 3 - Разъёмы подключения антенн

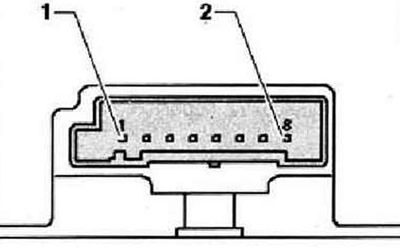

Расположение контактов в разъёме 1

• 1 - Шина CAN Low
• 2 - Шина CAN High
• 3 - CDX, левый канал, вход
• 4 - CDX, правый канал, вход
• 5 - Аудио, минус
• 6 - Аудио, выход, левый канал, плюс
• 7 - Аудио, выход, правый канал, плюс
• 8 - CDX, минус

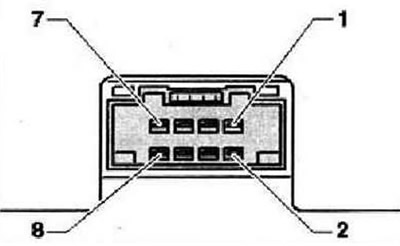

Расположение контактов в разъёме 2

• 1 - Электропитание, минус
• 2 - Электропитание, плюс
• 3 - Не используется
• 4 - Не используется
• 5 - Не используется
• 6 - Не используется
• 7 - Не используется
• 8 - Не используется

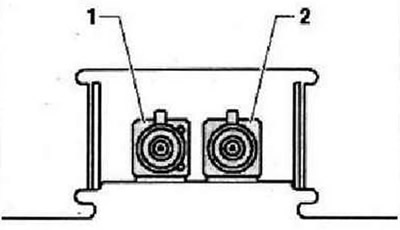

Расположение разъёмов для подключения антенн

• 1 - Вход антенны для приёма сигналов стационарных цифровых радиостанций, коричневый разъём
• 2 - Вход антенны для приёма сигналов со спутников, зелёный разъём

В а/м с 11.06 в этом месте имеется только один разъём.
