Инструкция: При поиске неисправности магнитолы/радионавигационной системы необходимо знать, как она работает и управляется. При ремонте или поиске неисправностей использовать тестер VAS 5051 или тестер VAS 5052 или их более поздние модификации в режиме Ведомый поиск неисправностей. После подключения аккумуляторной батареи необходимо проверить оборудование автомобиля (магнитолу, часы, электрооборудование систем комфорта).

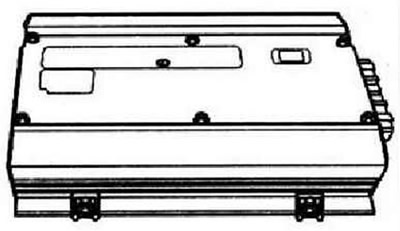

Усилитель является дополнительным компонентом для магнитолы / радионавигационной системы и служит для улучшения её звучания. Соответствующая модель усилителя устанавливается по заказу в дополнение к магнитоле/радионавигационной системе. Усилитель имеет 8 каналов. Управление сигнальными входами усилителя осуществляется через выходы магнитолы или радионавигационной системы, предназначенные для подключения динамиков. Усилитель установлен под передним левым сиденьем.
Снятие

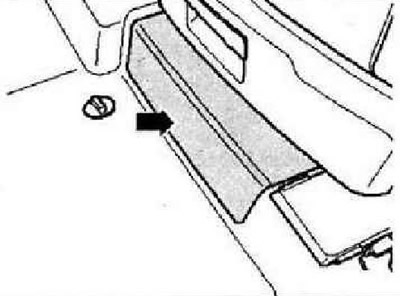

Выключить зажигание и все потребители электроэнергии, извлечь ключ зажигания. Усилитель установлен год передним левым сиденьем. Переместить сиденье максимально назад и вверх. Отсоединить под сиденьем накладку -стрелка-.

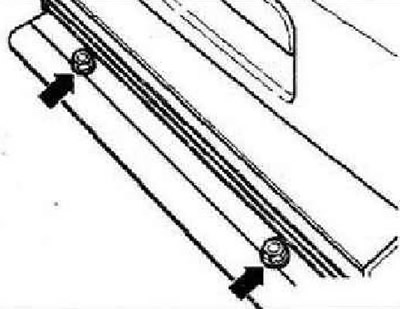

Выкрутить винты -стрелки- крепления усилителя. Вытянуть усилитель настолько, чтобы появился доступ к его разъёмам.

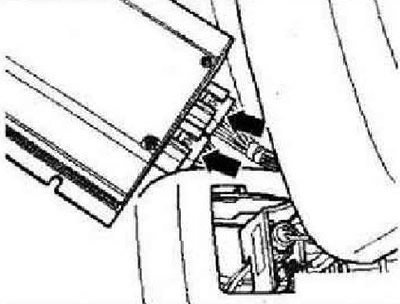

Разблокировать и отсоединить разъёмы на усилителе -стрелки-. Извлечь усилитель.
Установка
При установке усилитель должен надлежащим образом войти в паз крепления. Дальнейшая сборка осуществляется в обратной последовательности.

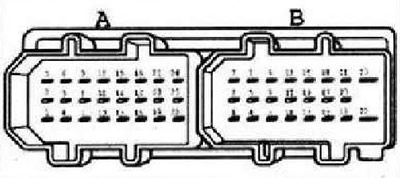

Расположение контактов в разъёмах усилителя
Разъём А, 24-контактный
- 1 - Высокочастотный динамик, задний левый, плюс
- 2 - Низкочастотный динамик, задний правый, минус
- 3 - Низкочастотный динамик, задний правый, плюс
- 4 - Низкочастотный динамик, задний левый, плюс
- 5 - Высокочастотный динамик, задний правый, минус
- 6 - Высокочастотный динамик, задний правый, плюс
- 7 - Высокочастотный динамик, задний левый, минус
- 6 - Низкочастотный динамик, передний левый, минус
- 9 - Низкочастотный динамик, передний левый, плюс
- 10 - Низкочастотный динамик, задний левый, минус
- 11 - Среднечастотный динамик, передний правый, минус
- 12 - Среднечастотный динамик, передний правый, плюс
- 13 - Не используется
- 14 - Аудиовход, задний левый канал, минус
- 15 - Аудиовход, задний левый канал, плюс
- 16 - Не используется
- 17 - Аудиовход, задний правый канал, минус
- 18 - Аудиовход, задний правый канал, плюс
- 19 - Control in (опция)
- 20 - Аудиовход, передний левый канал, минус
- 21 - Аудиовход, передний левый канал, плюс
- 22 - Не используется
- 23 - Аудиовход, передний правый канал, минус
- 24 - Аудиовход, передний правый канал, плюс
Разъём В, 23-контактный
- 1 - CAN, low
- 2 - Средне частотный динамик, передний левый, минус
- 3 - Среднечастотный динамик, передний левый, плюс
- 4 - САМ, high
- 5 - Не используется
- 6 - Высокочастотный динамик, передний левый, минус
- 7 - Не используется
- 8 - Не используется
- 9 - Высокочастотный динамик, передний левый, плюс
- 10 - Не используется
- 11 - Низкочастотный динамик, передний правый, плюс
- 12 - Низкочастотный динамик, передний правый, минус
- 13 - Не используется
- 14 - Не используется
- 15 - Высокочастотный динамик, передний правый, плюс
- 16 - Электропитание, минус
- 17 - Не используется
- 18 - Высокочастотный динамик, передний правый, минус
- 19 - Электропитание, минус
- 20 - Электропитание, пляс
- 21 - Электропитание, плюс
- 22 - Электропитание, минус
- 23 - Электропитание, плюс
