Систем управљања мотором AGK 2.8 TDI од новембра 1997. и АТА 2.8 TDI од јануара 1999. (III). Инструмент табла, сензор брзине... (VW Lt 2d)

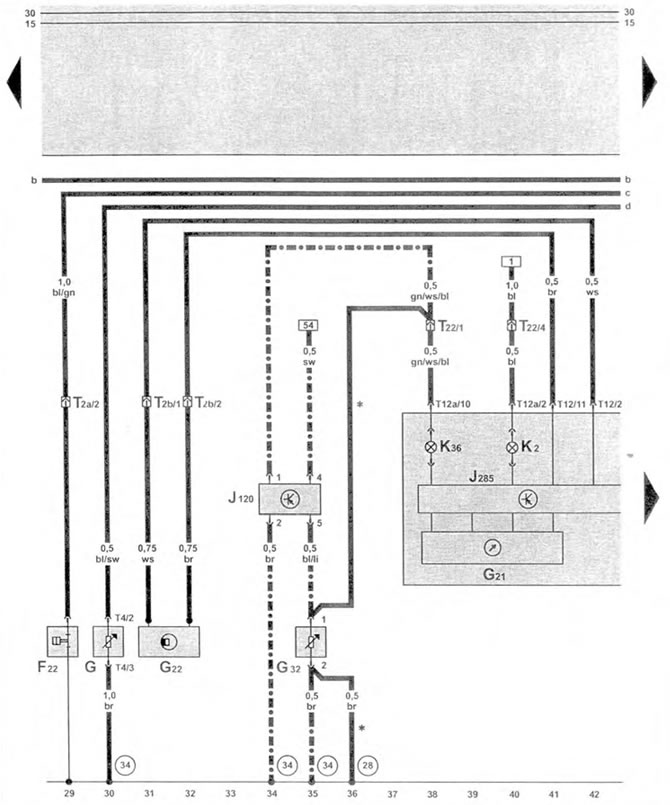

Систем управљања мотором AGK 2.8 TDI од новембра 1997. и ATA 2.8 TDI од јануара 1999. (III).

Инструмент табла, сензор брзине, индикатор ниског нивоа расхладне течности, упозоравајућа лампица за алтернатор, брзиномер, прекидач притиска уља

Инструмент табла, сензор брзине, индикатор ниског нивоа расхладне течности, упозоравајућа лампица…

F22	сензор притиска уља
G	сензор мерача горива
G21	брзиномер
G22	сензор брзине (на мењачу)
G32	сензор ниског нивоа расхладне течности
J120	управљачка јединица индикатора ниског нивоа расхладне течности, испод возачевог седишта
J285	контролна јединица са блоком индикатора на инструмент табли
K2	индикаторска лампица генератора
K36	индикаторска лампица за ниску количину расхладне течности
T2a	конектор за ожичење, 2-пински
T2b	конектор ожичења, 2-пински, лево испод инструмент табле
Т4	конектор за ожичење, 4-пински
Т12	конектор за ожичење, 12-пински
Т12а	конектор за ожичење, 12-пински
Т22	конектор за ожичење, 22-пински, лево испод инструмент табле
(28)	веза на "масу"
(34)	уземљење, испод возачевог седишта
*	на аутомобилима од августа 1998
-.-.-	одсутан из возила од августа 1998

[Погледајте оригинал на овом ресурсу: VWmanual.ru]

Овај чланак је доступан на руски, енглески, бугарски, белоруски, украјински, хрватски, румунски, пољски, словачки, мађарски

Текст је проверен: Колесников Артем
