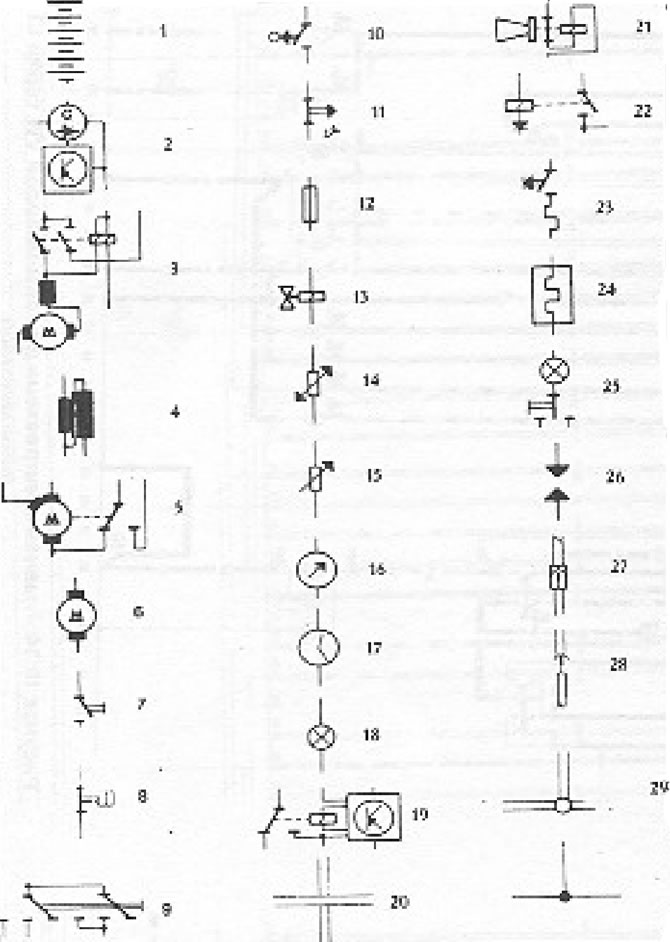

Слика 10.32. Симболи који се користе у електричним колима: 1 - Батерија; 2 - Генератор са регулатором напона; 3 - Стартер; 4 - Калем за паљење; 5 - Мотор брисача ветробранског стакла - 2 брзине; 6 - Електромотор; 7 - Прекидач (ручно укључивање/искључивање); 8 - Прекидач (покреће се притиском); 9 - Прекидач (механички активиран); 10 - Прекидач (механички активиран); 11 - Прекидач (термо); 12 - Осигурач; 13 - Електромагнетни вентил; 14 - Сензор температуре расхладне течности; 15 - Сензор за сензор нивоа горива; 16 - Уређај; 17 - Сати; 18 - Сијалица; 19 - Релеј (електронска контрола); 20 - Укрштање жица (без везе); 21 - Звучни сигнал; 22 - Релеј (са диодом); 23 - Упаљач за цигарете; 24 - Одмрзивач задњег стакла; 25 - Унутрашње осветљење; 26 - Варница за паљење; 27 - Равни конектор; 28 - Конектор (вишеструки утикач); 29 - Жична веза, може се искључити; 30 - Жична веза (фиксна).

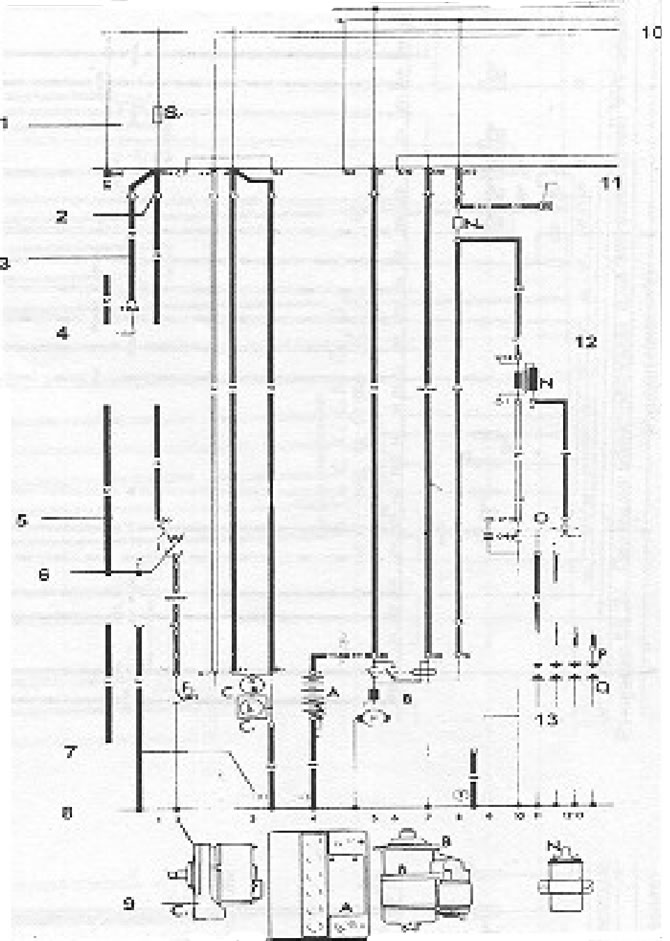

Слика 10.33. Пример електричне шеме са објашњењима: 1 - Сива област је релејна плоча са држачем осигурача; 2 - Попречни пресек жице у мм²; 3 - Боје жица (приказане су стварне боје као што су инсталиране на возилу); 4 - Бројеви/комбинације бројева - они означавају појединачне контакте у вишеструким утикачима, на пример Т 10/4 значи: Т10 = десетопински конектор, 4/ = контакт 4; 5 - Симболи (у овом случају - сијалица); 6 - Ознаке делова. Користећи систем нотације, можете пронаћи део кола где тече струја; на пример W = унутрашње осветљење; 7 - Бројеви у круговима означавају локацију тачака уземљења (видети легенду); 8 - Бројеви жица - помажу у лоцирању одређених делова кола (видети легенду); 9 - Илустрације делова и компоненти чији су симболи назначени горе; 10 - Сви прекидачи и контакти су приказани у положају "искључено". Различити контакти у прекидачу су приказани у колу којем функционално припадају; 11 - Бројеви у жутим квадратима означавају да се жица завршава у овом колу и да је потребно потражити у другим деловима кола; 12 - Контакти са бројевима који се налазе на стварним деловима; 13 - Унутрашње везе (танке линије). Ове везе се не могу детектовати као жице. Међутим, они ће преносити струју на овај или онај начин. Стога, они омогућавају проверу присуства струје унутар компоненте или уређаја.
