Инструмент табла — уклањање и уградња (модели са 2.4l мотором) (VW Lt 28)

29. Поступак за уклањање инструмент табле је сличан оном описаном у поглавље 10.

30. Сама инструмент табла је мало другачијег дизајна и има више повезаних жица (због већег броја инструмената).

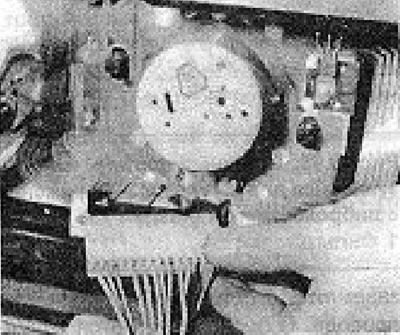

Фотографија 13А.30А. Типичан вишепински конектор за инструмент таблу...

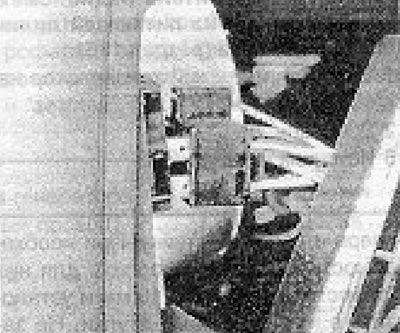

Фотографије 13А.30Б....и панели контролне табле.

31. Пумпа за дистрибуцију ваздуха је такође причвршћена за контролну таблу (видети фотографију).

(Информације су објављене на овој веб-сајту VWmanual.ru)

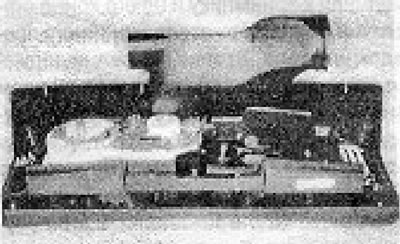

Фотографија 13А.31. Ваздушни канал причвршћен за инструмент таблу.

32. Канал је причвршћен без стезаљки или копчи, а да бисте га уклонили, једноставно га одспојите са контролне табле.

33. Приликом постављања инструмент табле на место, проверите да ли је канал правилно поравнат и повезан са одговарајућом граном цеви.
