Дијаграм ожичења аутомобила (VW Lt 28)

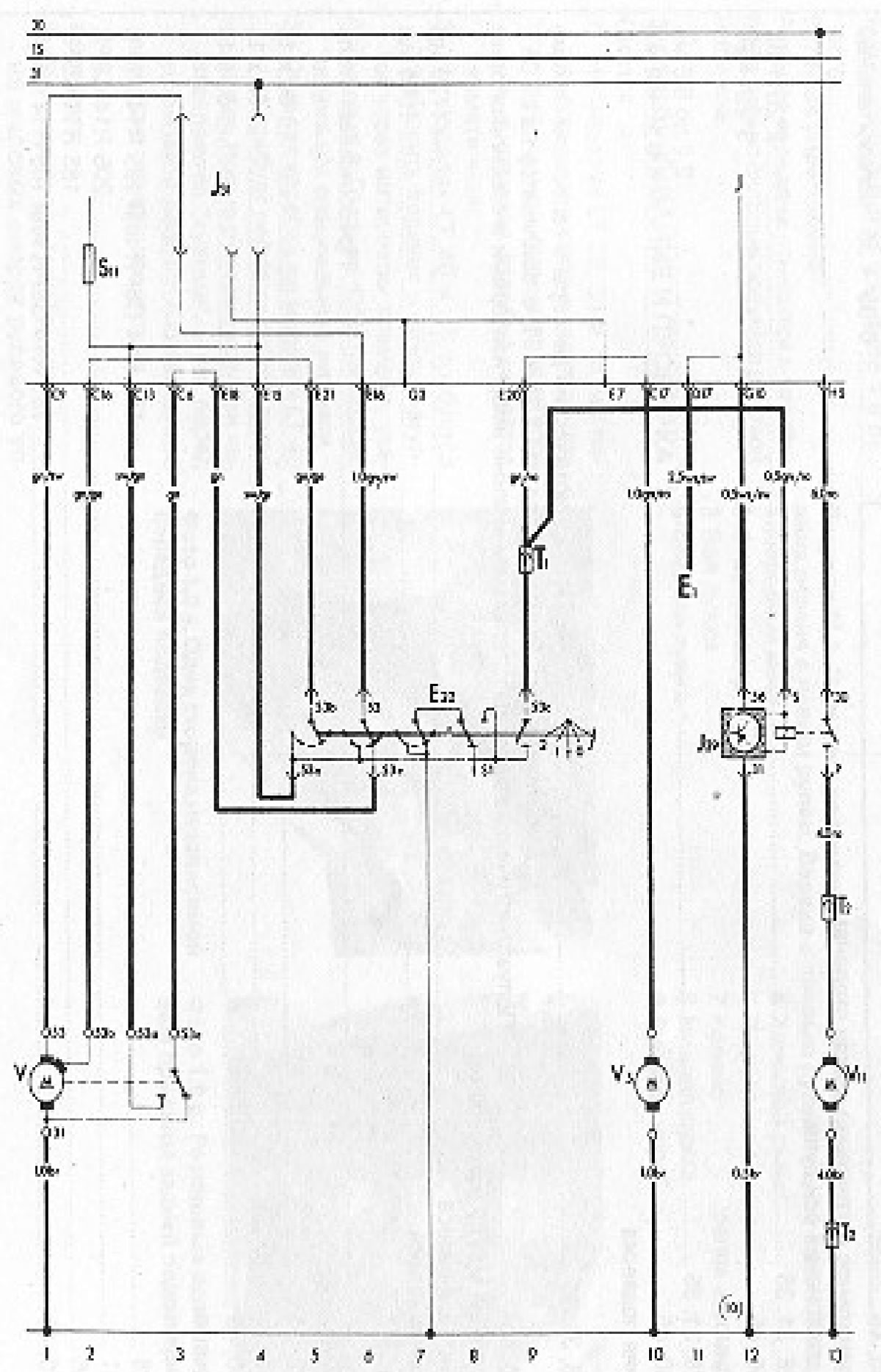

Садржај: Главно електрично коло ↓ Кључ за главно електрично коло ↓ Кључ за помоћно електрично коло ↓ Помоћна шема ожичења за пераче фарова ↓

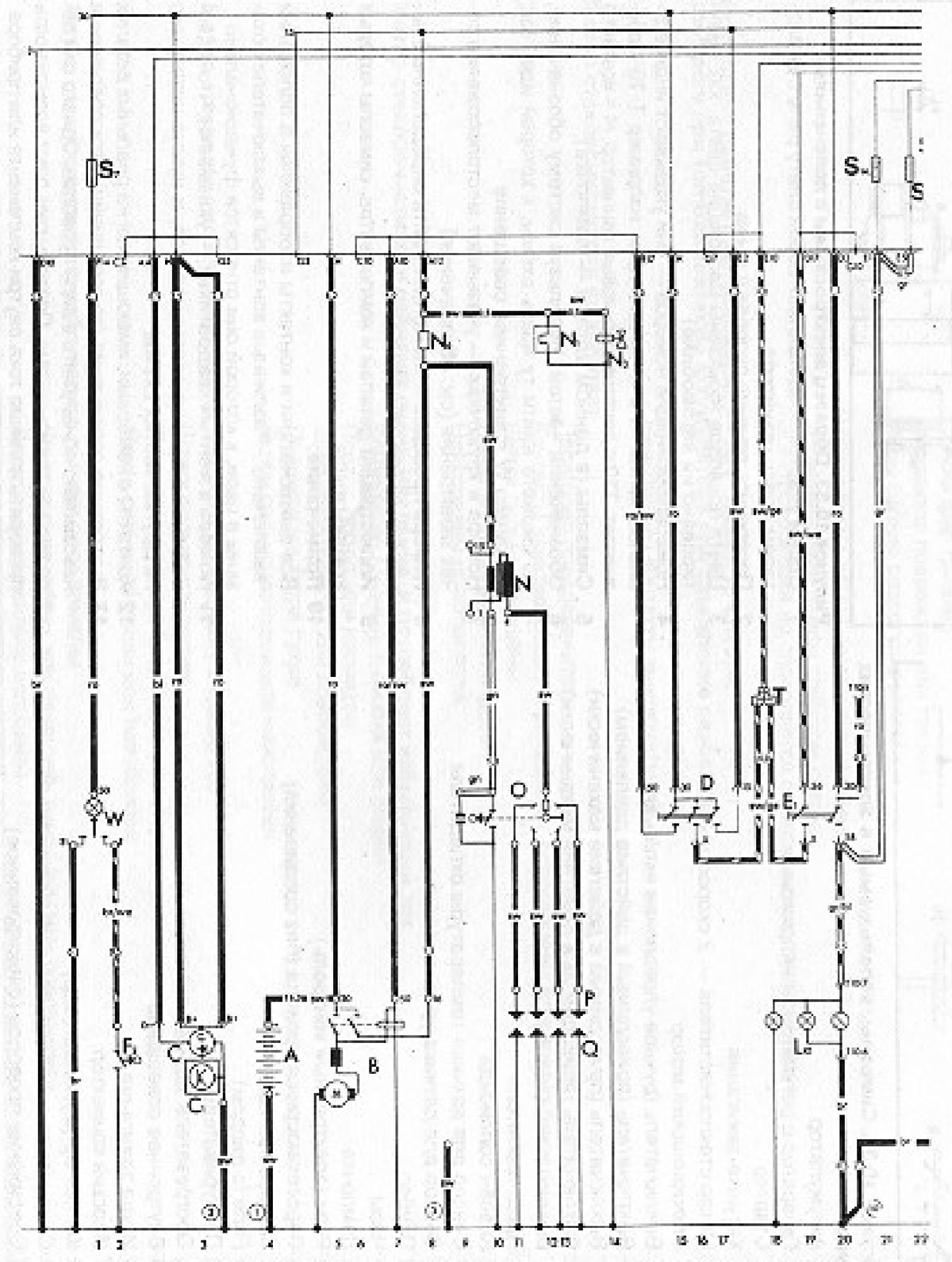

Главно електрично коло

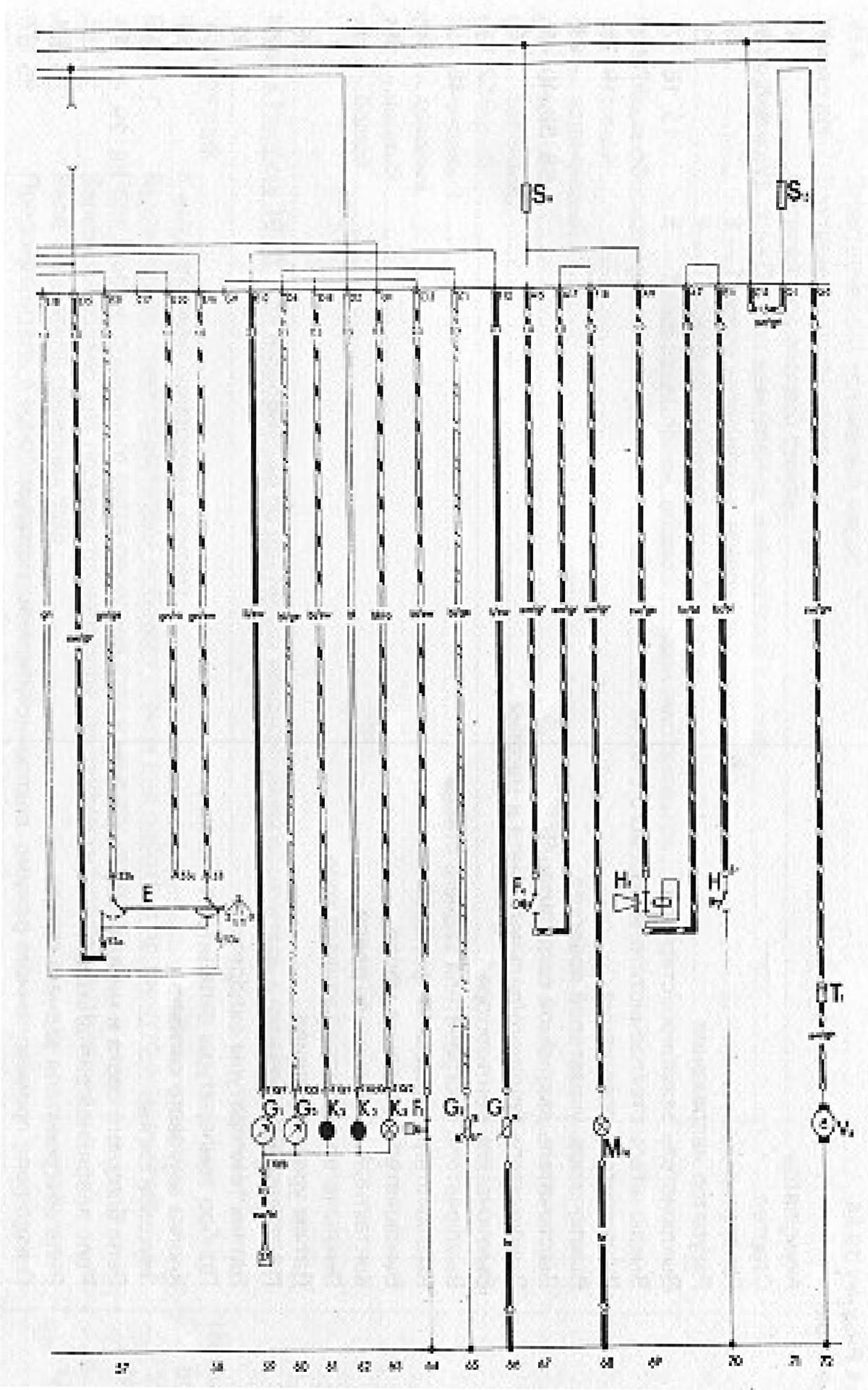

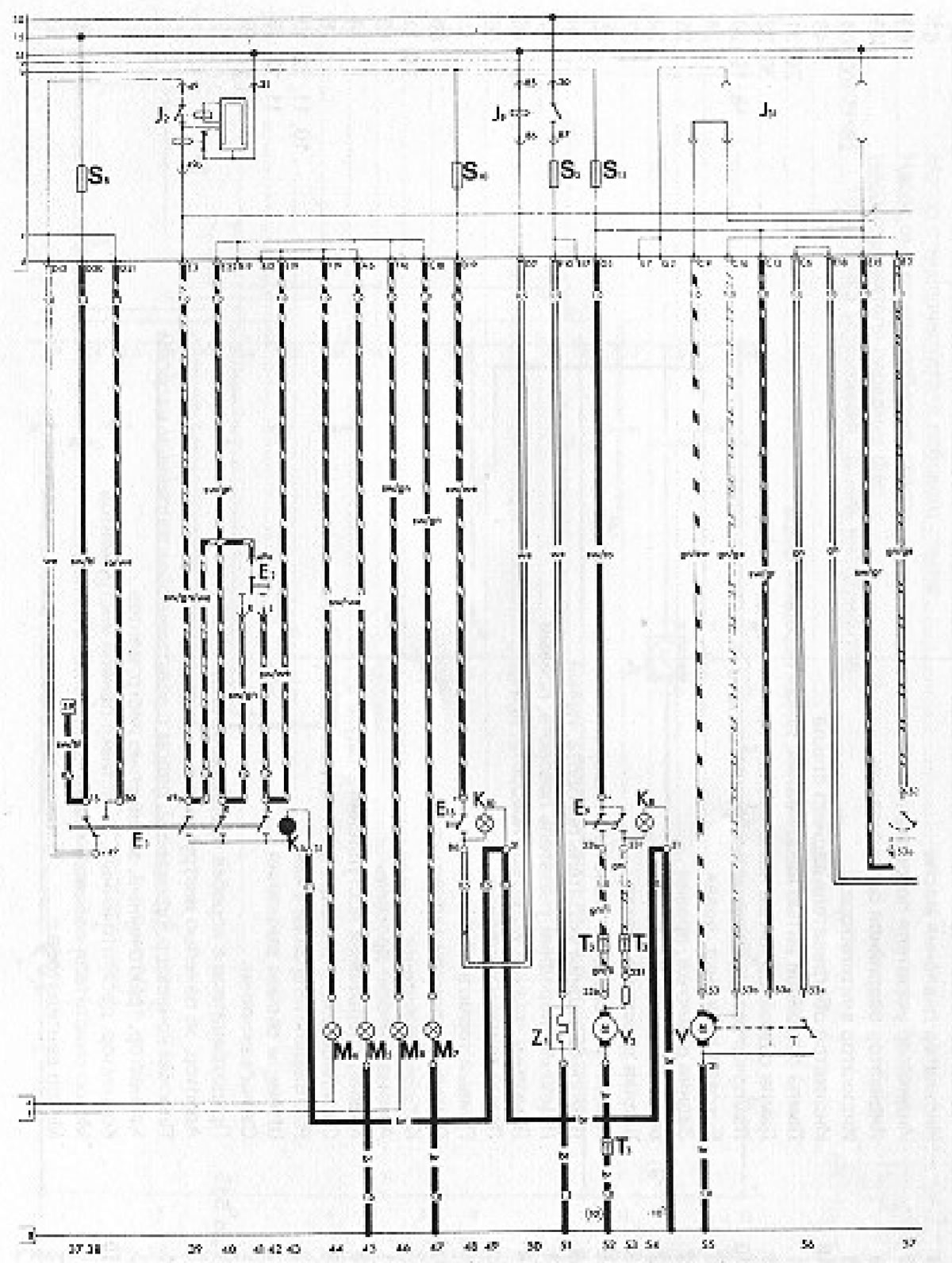

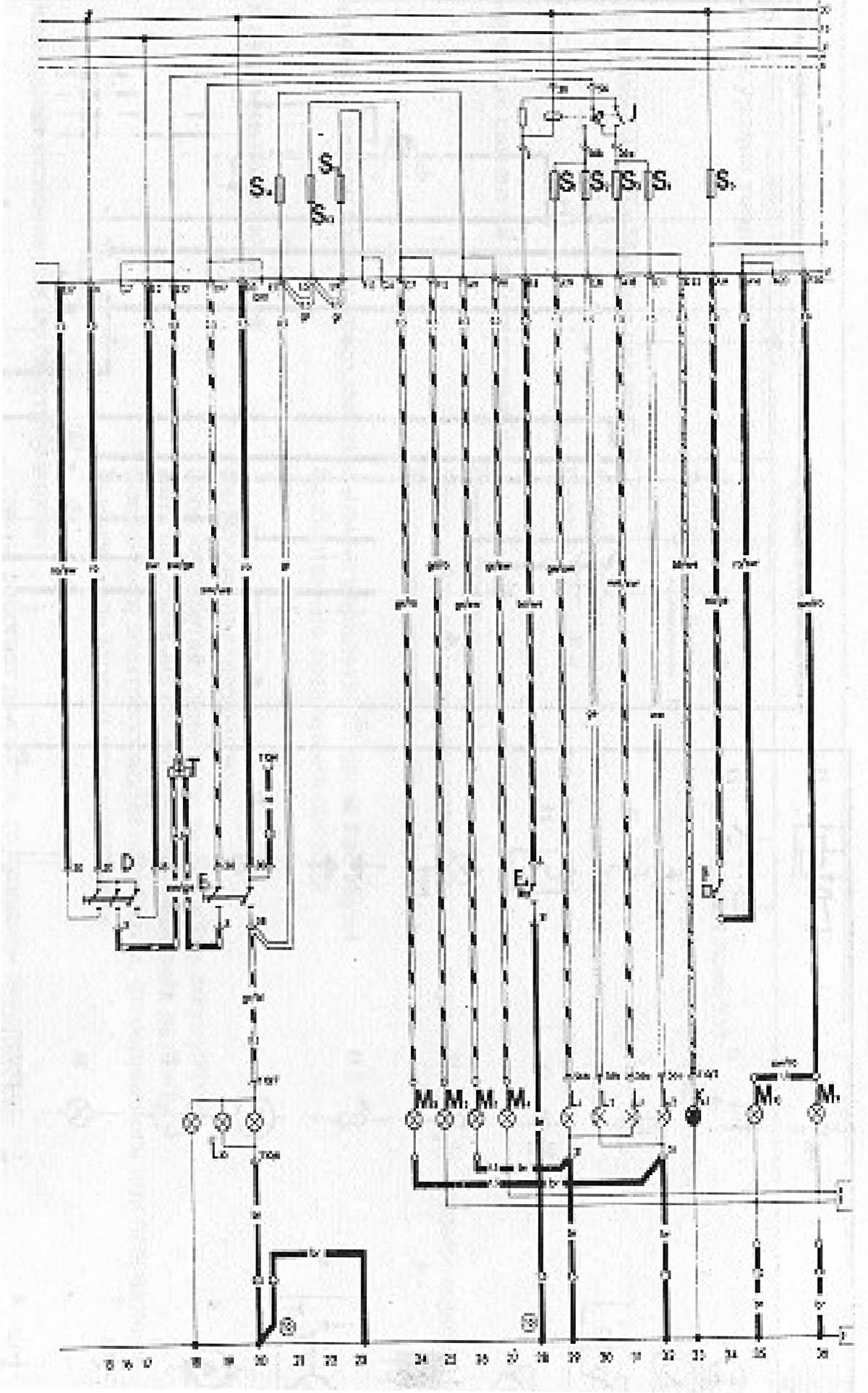

Отворите већу слику у новом прозору »

Кључ за главно електрично коло

Сврха	Уређај	На дијаграму
A	Батерија	4
УНУТРА	Стартер	5, 6, 7, 8
СА	Генератор	3
СА	Регулатор напона	3
D	Прекидач за паљење/стартер	15, 16, 17
Е	Прекидач брисача ветробранског стакла	57, 58
Е1	Прекидач за светло	19,20
Е2	Прекидач показивача правца	41
ЕЗ	Прекидач за упозорење на опасност	38, 39, 40, 42
Е4	Прекидач за кратке/дуге светла и мигавце	28
Е9	Прекидач вентилатора	52, 53
Е15	Прекидач за одмрзавање задњег прозора	48, 49
F	Прекидач стоп светла	34
F1	Прекидач притиска уља	64
F2	Контактни прекидач на вратима	2
F4	Прекидач светла за вожњу уназад
G	Сензор нивоа горива	66
G1	Мерач нивоа горива	59
G2	Сензор температуре расхладне течности	65
G3	Мерач температуре расхладне течности	60
Н	Дугме за звучни сигнал	70
Х1	Звучни сигнал	69
J	Релеј за кратке светла и мигавце предњих светала	28, 29, 30, 31
J2	Алармни релеј	39, 41
J9	Релеј за одмрзавање задњег прозора	50, 51
J31	Утичница релеја за средњи брисач/перач ветробранског стакла	55, 57
К1	Индикатор дугог светла	33
К2	Индикатор генератора	62
К3	Индикатор притиска уља	61
К5	Показивач правца	63
К6	Светло за упозорење на опасност	43
К8	Индикатор вентилатора	54
К10	Индикатор одмрзавања задњег стакла	49
L1	Сијалица са двоструком нити, леви предњи фар	29, 31
L2	Сијалица са двоструком нити, десни предњи фар	30, 32
L10	Светло уметка инструмент табле	18, 19, 20
М1	Бочно светло, лево	26
М2	Задња сијалица, десна	25
М3	Бочно светло, десно	24
М4	Задња сијалица, лева	27
М5	Сијалица, предњи показивач правца, леви	45
М6	Сијалица, задњи показивач правца, леви	44
М7	Сијалица, предњи показивач правца, десни	47
М8	Сијалица, задњи показивач правца, десни	46
М9	Лево стоп светло	36
М10	Десно стоп светло	35
М16	Сијалице, светла за вожњу уназад	68
N	Калем за паљење	10, 11
N1	Аутоматски сауг	13
N3	Вентил за затварање ваздуха	14
N6	Серијски отпор (за калем за паљење)	8
О НАМА	Дистрибутер	10, 11, 12, 13
Р	Конектори за свећице	11, 12, 13
Q	Свећице	11, 12, 13
S1 до S15	Осигурачи у кутији са осигурачима
Т	Адаптер иза траке са алаткама
Т1	Равни конектор, једноструки, поред електричне пумпе за гориво
Овлашћења	Конектор, тротачкасти, иза инструмент табле
Т10	Конектор, десетотачкасти, на уметку на траци са алаткама
V	Мотор брисача ветробранског стакла	55, 56
V2	Мотор вентилатора	52, 53
V14	Електрична пумпа за гориво	72
W	Унутрашње осветљење
Z	Одмрзивач задњег стакла

[У круговима]

1 - Жица за уземљење, од батерије до каросерије
2 - Уземљење, од генератора до мотора
3 - Уземљење, од мењача до шасије
4 - Тачка уземљења, уметак алатне траке

Кодирање бојама

бл — плава,
бр — браон
ге — жута
гн — зелено
гр — сива
ли — љубичаста
ро — црвено
sw — црна
ws — бело

Кључ за помоћно електрично коло

За информације о кодирању бојама, погледајте главни дијаграм ожичења

Сврха	Уређај	На дијаграму
Е1	До прекидача за светло, контактирајте	56, 11
Е22	Прекидач брисача ветробранског стакла за средњи рад	5, 6, 7, 8, 9
J К	Релеј за кратке/дуге светла и мигавац, контакт	56, 12
J31	Резервисано за средњи релеј брисача/перача	3, 4
J39	Релеј за прање фарова	12, 13
S11	Осигурач у кутији са осигурачима	2
Т1	Конектор, један, поред кутије са осигурачима
Т2	Конектор, двоструки, близу пумпе за прање фарова
V	Мотор брисача ветробранског стакла	1, 2, 3
V5	Пумпа за прање ветробранског стакла	10
V11	Пумпа за прање фарова	13
