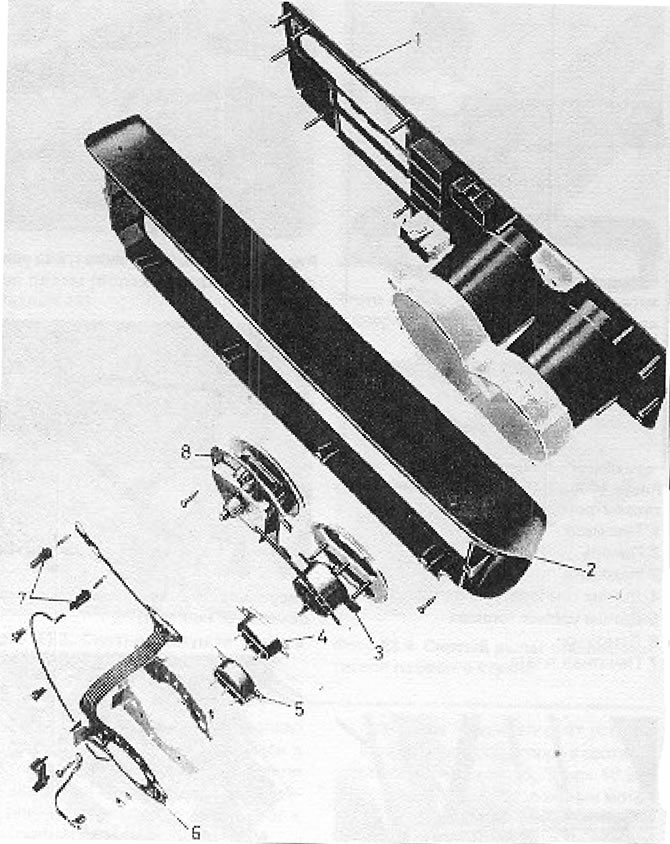

Слика 10.16. Инструмент табла без тахометра (одељак 20): 1 - Панел; 2 - Преклапање; 3 - Сат; 4 - Сензор температуре расхладне течности; 5 - Сензор нивоа горива; 6 - Штампана плоча; 7 - Сијалице; 8 - Брзинометар.
1. Искључите батерију и уклоните ручке за управљање грејачем (видети одељак 20.1).

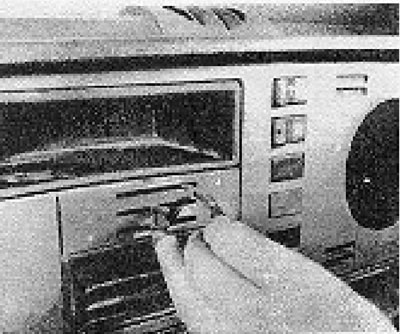

Фотографија 20.1. Уклањање ручица за управљање грејачем.
2. Отпустите и уклоните четири завртња за монтажу са инструмент табле (видети фотографију 20.2).

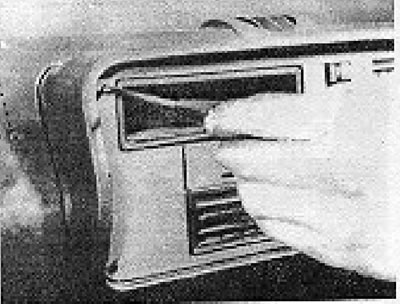

Фотографија 20.2. Уклањање завртња са инструмент табле.
3. Померите панел напред док не будете могли да приступите задњем делу брзиномера и искључите његов кабл. Ако је тахометар инсталиран, искључите га на сличан начин (видети слику 20.3).

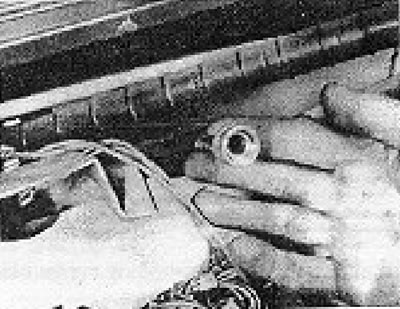

Фотографија 20.3. Искључивање кабла брзиномера са брзиномера.
4. Искључите вишеструки утикач и жице за уземљење.
5 Скините инструмент таблу (погледајте фотографију 20.5).

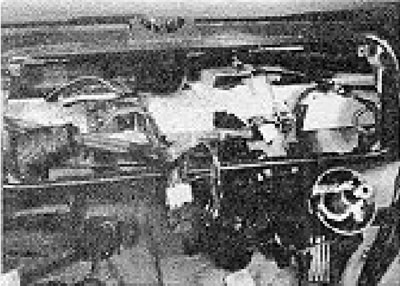

Фотографија 20.5. Уклоњена инструмент табла.
6. Сада, ако је потребно, можете уклонити појединачне уређаје. Будите посебно пажљиви да не оштетите штампану плочу (видети фотографију 20.6).

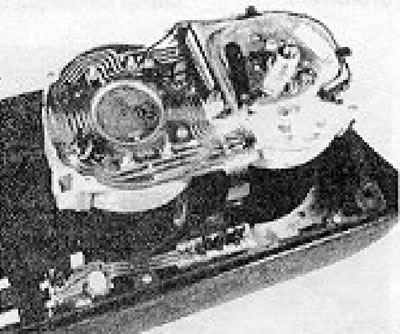

Фотографија 20.6. Поглед на инструмент таблу са задње стране.
7. Инсталација се врши извршавањем горе наведених корака обрнутим редоследом.

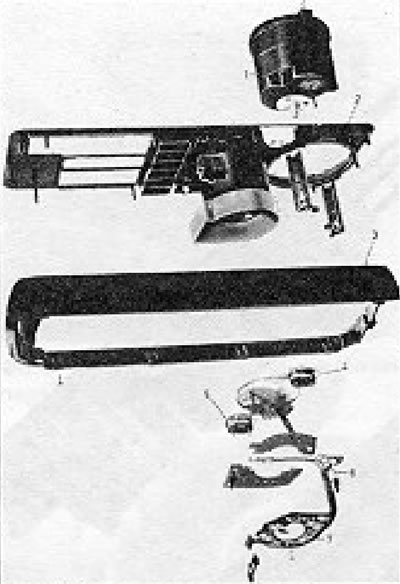

Слика 10.17. Трака са алаткама са тахометром (одељак 20): 1 - Тахометар; 2 - Панел; 3 - Преклапање; 4 - Сензор температуре расхладне течности; 5 - Сензор нивоа горива; 6 - Сијалице; 7 - Штампана плоча.
