2. Скуеезе заједно крајеве пластичне уметке на U-фигуративном крају полуге, а затим држите четкицу ("домар") са полуге, тако што је њен, да се ослободи (види слику 23.2 а и б).

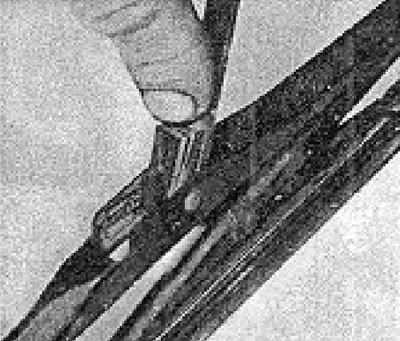

Фото 23.2 а. Ослобађање четке ("домар") брисача са полугом.

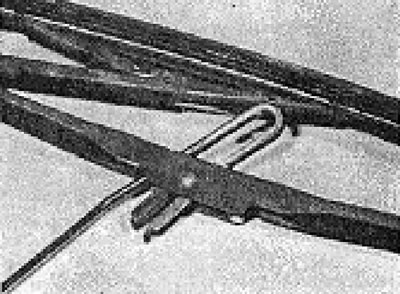

Фотографија 23.2б. Скидање брисача ветробранског стакла са полуге.
3. Да бисте уклонили ручицу, уклоните пластични чеп и одврните навртку за причвршћивање (видети фотографију 23.3).

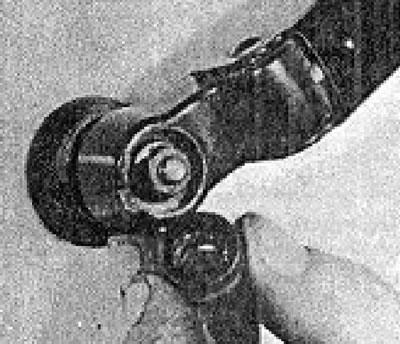

Фотографија 23.3. Скидање поклопца ручице брисача ветробранског стакла.
4. Уклоните полугу са расцепки погонског вретена (видети фотографију 23.4).

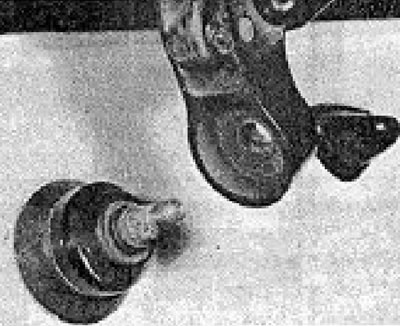

Фотографија 23.4. Уклоњена ручица брисача ветробранског стакла.
5. Инсталација се врши извршавањем горе наведених корака обрнутим редоследом, међутим, приликом постављања ручице, уверите се да је мотор брисача ветробранског стакла у искљученом положају, а затим поставите ручицу у складу са сликом 10.24.

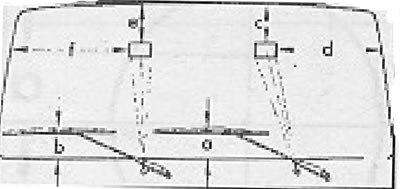

Слика 10.24. Уградња ручица брисача ветробранског стакла и млазница перача (одељак 23). а = 120,0 мм; б = 130,0 мм; c = Ручно управљање 50,0 mm Електрични погон 200,0 mm; d = ручно управљање 50,0 mm електрични погон 200,0 mm; f = 540,0 mm.
