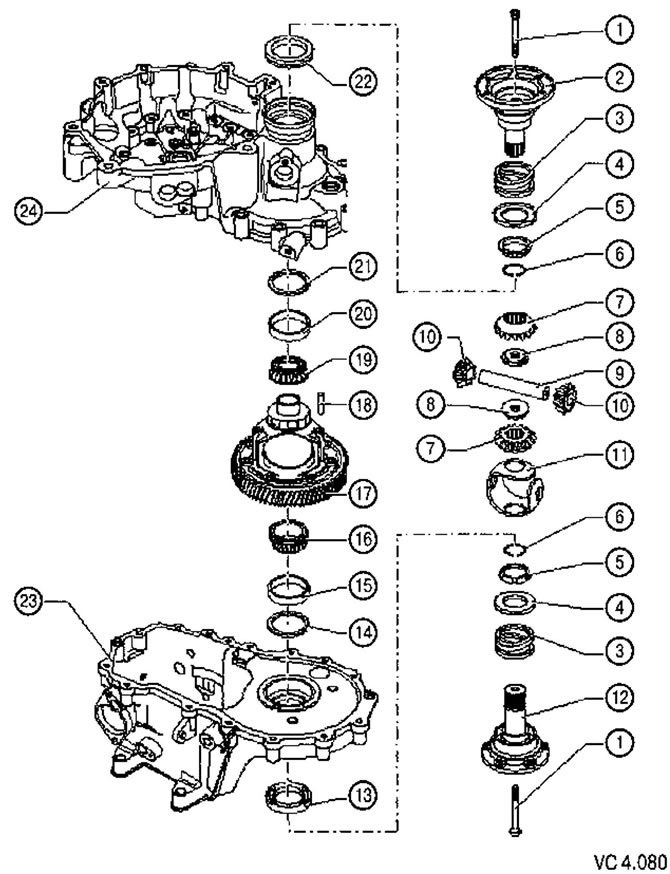

Списак делова склопне јединице "Диференцијал" са технолошким напоменама уз слику VC4.080:
1. Вијак са упуштеном главом (уврнут у навојну чауру).
2. Десно вратило са прирубницом.
3. Опруга вратила са прирубницом.
4. Потисна подлошка (положај уградње: избочина према опрузи).
5. Конусни прстен (положај уградње: конус према кућишту диференцијала).
6. Прстен за задржавање опруге.
7. Планетарни преносник.
8. Навојна чаура.
9. Осовина сателита.
10. Сателит.
11. Аксијални лежај диференцијала (уметнути са уљем за мењач).
12. Лево вратило са прирубницом.
13. Заптивни прстен левог вратила.
14. Подлошка за подешавање (дебљине 1 мм).
15. Спољни прстен конусног ваљкастог лежаја.
16. Унутрашњи прстен конусног ваљкастог лежаја.
17. Кућиште диференцијала.
18. Стезна чаура (увек заменити новом).
19. Унутрашњи прстен конусног ваљкастог лежаја.
20. Спољни прстен конусног ваљкастог лежаја.
21. Подешавање подлошке.
22. Заптивни прстен десног вратила.
23. Кућиште мењача.
24. Кућиште квачила.
Уклањање стезне чауре за осовину сателита
[Погледајте оригинал на овом ресурсу: vwmanual]

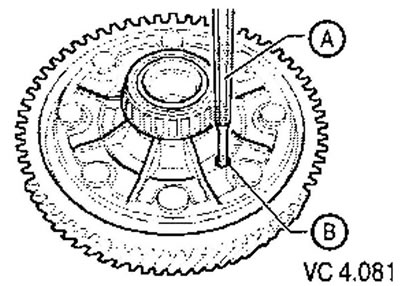

Одврните стезну чауру (А) из отвора (Б) у кућишту диференцијала користећи одвијач од 4 мм.
Уградња стезне чауре за сателитску осовину

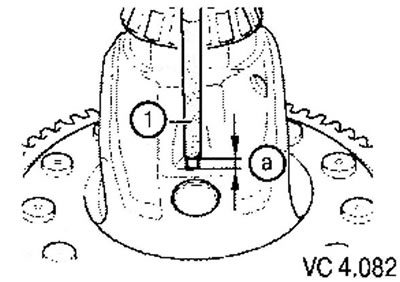

Поравнајте отвор у кућишту диференцијала са отвором у осовини сателита. Заврните нову стезну чауру помоћу алата (1). Растојање a треба да буде 3,1±0,2 mm.
Уградња аксијалног лежаја диференцијала

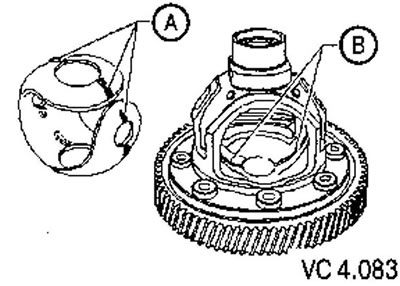

Подмажите аксијални лежај уљем за мењач. Поставите га тако да избочина (А) уђе у жлеб (Б) у кућишту диференцијала.
Диференцијално подешавање
Диференцијал се мора поново подесити приликом замене следећих делова:
- кућиште мењача;
- кућиште квачила;
- кућишта диференцијала;
- конусни ваљкасти лежајеви диференцијала.
