Поставите клизну чауру на главчину. У овом случају, крајеви (D) главчине и удубљења за крекере (E) спојнице морају се поклапати. Након уградње, зарез (А) и широки избочина (Б) морају бити усмерени ка спољним жлебовима спојнице (Ц).

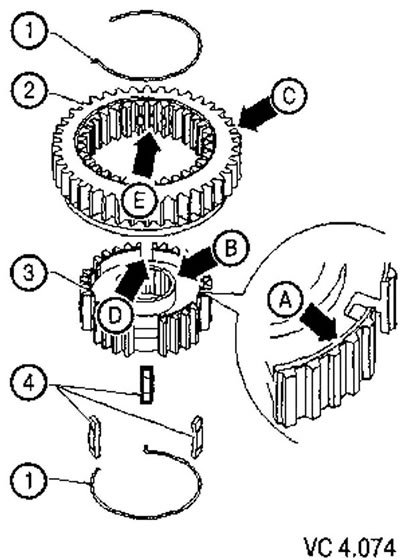

Уређај главчине са клизном чауром синхронизатора 1. и 2. брзине (према слици VC4.074):
1. Опруге
2. Клизна квачила синхронизатора
3. Чвориште синхронизатора
4. Двопек

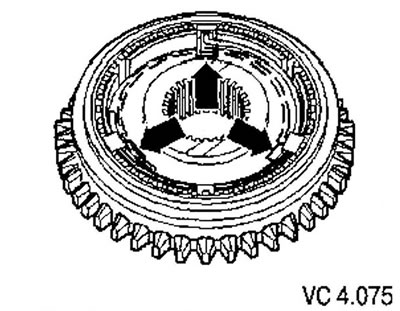

Уметните крекере у удубљења (стрелице). Поставите опруге под углом од 120° једна у односу на другу. Савијени крај опруге треба да се налази у шупљем крекеру.
(Оригинални текст је доступан на веб-сајту: vwmanual)

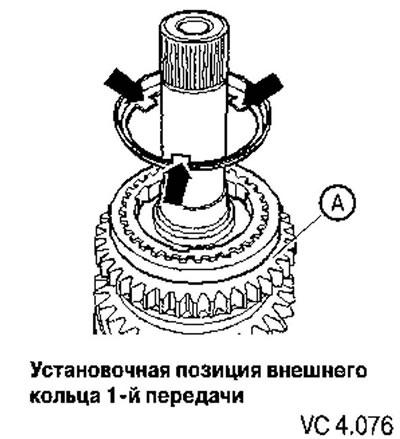

Положај уградње спољашњег прстена прве брзине
Избочине (стрелице) показују ка брзини за вожњу уназад.

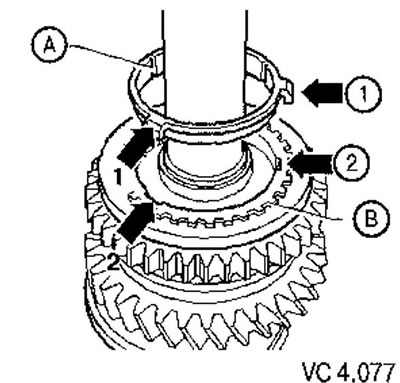

Положај подешавања 1. брзине
Избочине (стрелице 1) првог зупчаника (А) морају ући у удубљења (стрелице 2) у прстену за закључавање (8).

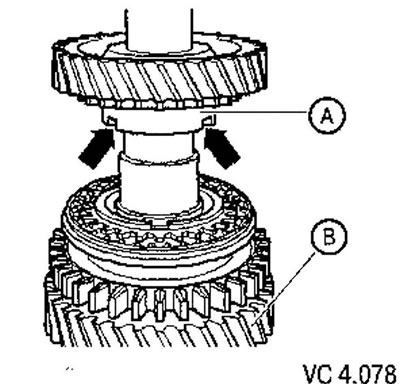

Положај уградње квачила синхронизатора прве брзине
Избочина (А) је усмерена ка другој брзини (Б). Изрези на избочини (стрелице) треба да се поравнају са зарезима на спољашњем прстену.
