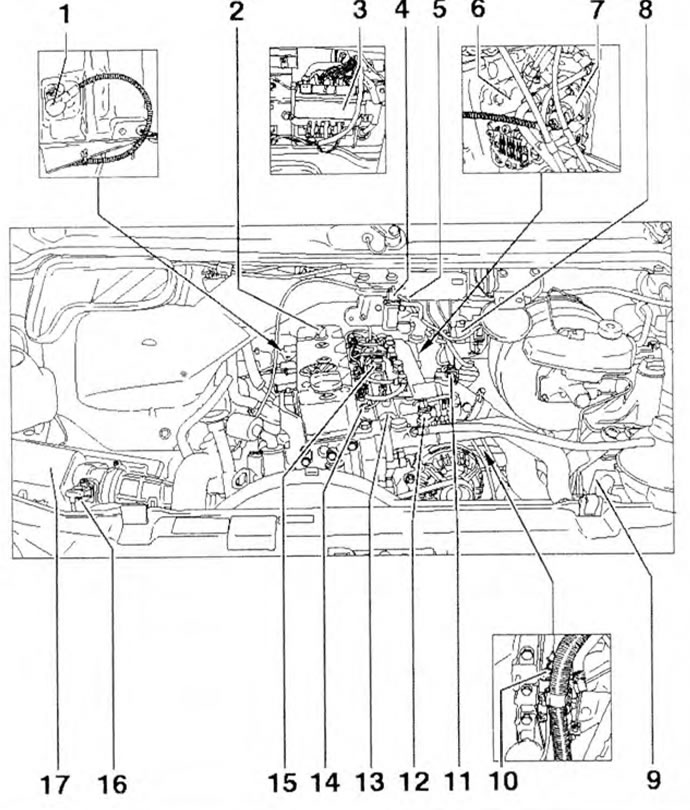

Рис. 4А.1. Расположение элементов системы впрыска CDI двигателя AUH 2.8: 1 - Датчик частоты вращения коленчатого вала двигателя; 2 - Датчик Холла; 3 - Блок управления системой впрыска CDI; 4 - Электромагнитный клапан управления давлением наддува; 5 - Клапан переключения впускного коллектора; 6 - Топливный насос высокого давления; 7 - Клапан регулировки давления топлива; 8 - Датчик положения педали акселератора и выключатель холостого хода; 9 - Реле свечей накаливания; 10 - 3-пальчиковый разъем; 11 - Датчик давления во впускном коллекторе с датчиком температуры; 12 - Датчик температуры охлаждающей жидкости; 13 - Аккумулятор высокого давления с ограничителем потока и клапаном управления давлением; 14 - Форсунка; 15 - Датчик давления топлива; 16 - Расходомер воздуха; 17 - Воздушный фильтр.

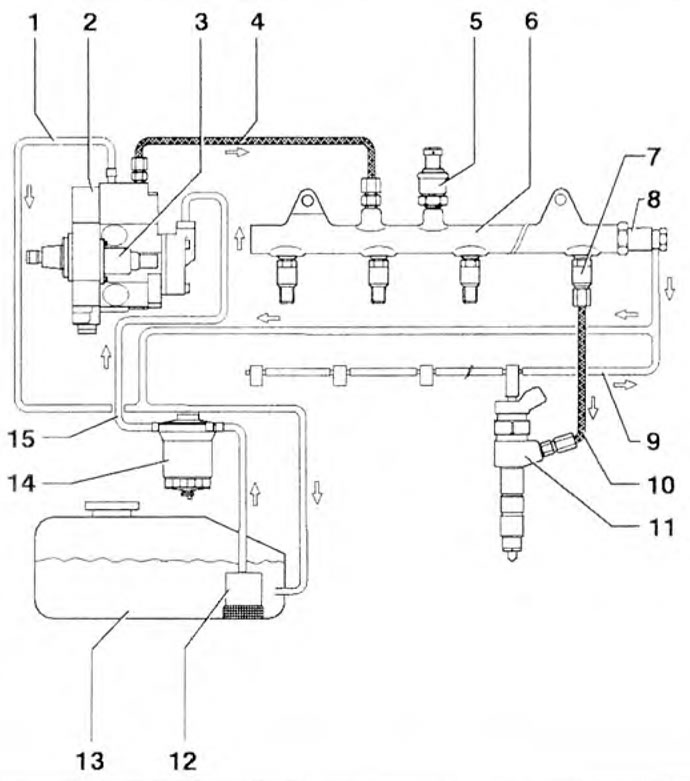

Рис. 4А.2. Общий вид системы впрыска CDI двигателя AUH 2.8: 1,9- Сливные топливопроводы; 2 - Топливный насос высокого давления; 3 - Клапан регулировки давления топлива: 4 - Топливопровод высокого давления; 5 - Датчик давления топлива; 6 - Аккумулятор высокого давления; 7 - Ограничитель потока топлива; 8 - Клапан управления давлением топлива; 10 - Топливопровод; 11 - Форсунка; 12 - Топливный насос высокого давления; 13 - Топливный бак; 14 - Топливный фильтр; 15 - Заборный трубопровод.
Блок управления системой впрыска топлива оснащен памятью неисправностей, в которой записываются неисправности датчиков или систем, с указанием типа неисправности. Иногда возникают неисправности, имеющие случайный характер (спорадический). Такие неисправности дополнительно обозначаются символом «S/P». Если спорадическая неисправность не возникла после 50 запусков двигателя, она автоматически стирается (удаляется) из памяти. Если определены неисправности, влияющие на системы управления автомобилем, загорается сигнальная лампочка. Неисправности могут быть прочитаны с помощью считывателя кодов неисправностей VAG 1551 или тестера VAS 5051. После того как неисправность была устранена, ее нужно удалить из памяти неисправностей.
Память неисправностей делится на постоянную и временную (неисправность удаляется после 50 запусков двигателя).
Выбор функций с помощью считывателя кодов неисправностей VAG 1551 или тестера VAS 5051 приведен в таблице 4А.1.
Таблица 4А.1. Выбор функций с помощью считывателя кодов неисправностей VAG 1551 или тестера VAS 5051
| Функции | Состояние | |||
| Функции считывателя кодов неисправностей VAG 1551 или тестера VAS 5051 | Двигатель не работает, зажигание включено | Двигатель работает на холостом ходу | Автомобиль двигается | |
| 01 | Версия блока управления | Да | Да | Да |
| 02 | Опрос памяти неисправностей | Да1) | Да | Да |
| 03 | Завершающая диагностика | Да | Да | Нет |
| 04 | Основные установки | Нет | Да | Нет |
| 05 | Очистка памяти неисправностей | Да | Да | Да |
| 06 | Конечный результат | Да | Да | Да |
| 07 | Код блока управления | Да | Нет | Нет |
| 08 | Считывание блока измеренных значений | Да | Да | Да |
| 11 | Вход в систему | Да | Нет | Нет |
1) Только при включенном зажигании и невозможности запустить двигатель
