Снятие и установка двигателя (VW Lt 2d)

Снятие

1. Отсоедините отрицательный провод от батареи.

2. Снимите сервисную крышку.

3. Отсоедините рычаг переключения передач от коробки передач.

4. Слейте охлаждающую жидкость.

5. Открутите винты крепления расширительного бачка (стрелки) и закрепите его сбоку (рис. 3.2).

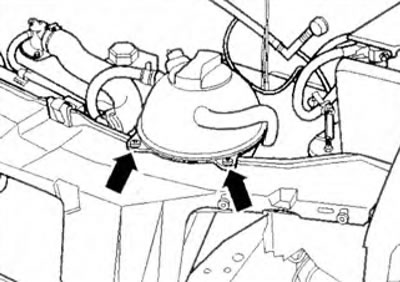

Рис. 3.2. Открутите винты крепления расширительного бачка (стрелки) и закрепите его сбоку.

6. Снимите капот.

7. Снимите передний бампер.

8. Снимите передние стремянки.

9, Открутите болты (стрелки) и закрепите трубки рулевого механизма сбоку (рис. 3.3).

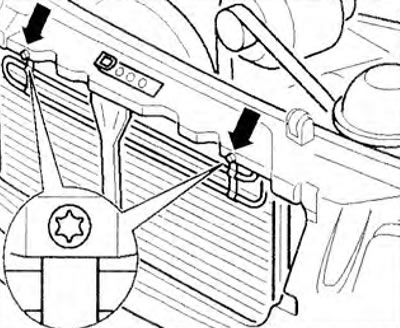

Рис. 3.3. Открутите болты (стрелки) и закрепите трубки рулевого механизма сбоку.

10. Снимите радиатор с интеркулером.

11. Отсоедините впускную трубу от воздушного фильтра.

12. Отсоедините вакуумную трубку 1 от воздушного фильтра и разъем проводки 2 от расходомера воздуха (рис. 3.4). Отсоедините патрубок 3 между соединительной трубой и расходомером воздуха.

На двигателях AHD, ANJ, APA, BBE, BBF

13. Отсоедините вентиляционную трубку 4 от клапана управления давлением и трубку 6 с кронштейном.

14. Отсоедините патрубок 5 системы охлаждения от головки блока цилиндров (рис. 3.4).

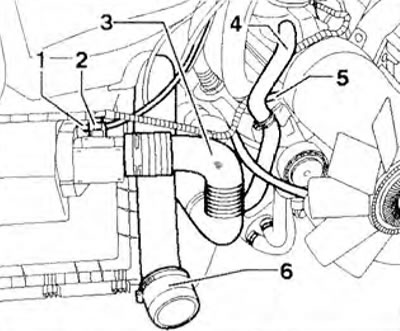

Рис. 3.4. Отсоедините вакуумную трубку 1 от воздушного фильтра и разъем проводки 2 от расходомера воздуха. Отсоедините патрубок 3 между соединительной трубой и расходомером воздуха. Отсоедините вентиляционную трубку 4 от клапана управления давлением и трубку 6 с кронштейном.

15. Отсоедините трубку от клапана EGR.

На двигателях AHD, ANJ, APA, BBE, BBF

16. Открутите болт 1 крепления трубки подачи сжатого воздуха (рис. 3.5). Отсоедините нагнетающую трубку 2.

На всех двигателях

17. Отсоедините разъем 3 от датчика температуры входящего воздуха, патрубок 4 от двигателя и снимите расширительный бачок вместе с присоединенными трубками (рис. 3.5).

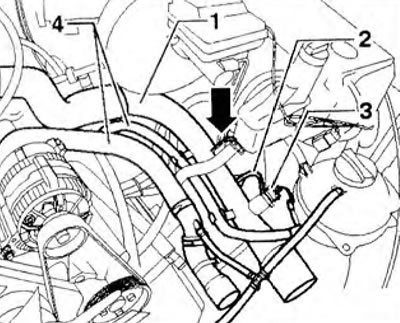

Рис. 3.5. Открутите болт 1 крепления трубки подачи сжатого воздуха. Отсоедините нагнетающую трубку 2. Отсоедините разъем 3 от датчика температуры входящего воздуха, патрубок 4 от двигателя.

На двигателях AHD, ANJ, APA, BBE, BBF

18. Отсоедините вакуумную трубку 2 (синюю) от турбокомпрессора (кроме двигателя ANJ), вакуумную трубку 3 (желтую) от переходника (кроме двигателя ANJ) контрольную трубку 4 (красную) от клапана управления давлением наддува, снимите кронштейн клапана EGR и электромагнитного клапана управления давлением наддува (рис. 3.6).

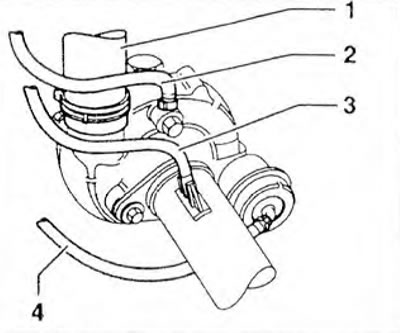

Рис. 3.6. Отсоедините вакуумную трубку 2 (синюю) от турбокомпрессора (кроме двигателя ANJ), вакуумную трубку 3 (желтую) от переходника (кроме двигателя ANJ), контрольную трубку 4 (красную) от клапана управления давлением наддува.

На всех двигателях

19. Снимите ремень привода генератора.

20. Снимите лопастный насос усилителя рулевого управления и закрепите его сбоку вместе с присоединенными трубками.

21. Отсоедините соединительную и вакуумную трубки от клапана EGR 1 (рис. 3.7). Снимите клапан 1, отсоедините вакуумные трубки 2 и 3.

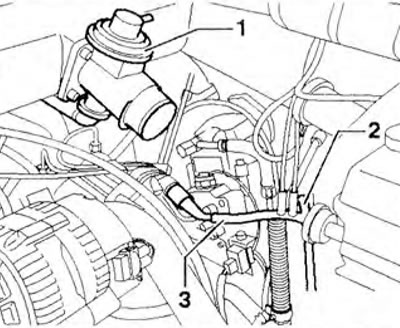

Рис. 3.7. Отсоедините соединительную и вакуумную трубки от клапана EGR 1. Снимите клапан 1, отсоедините вакуумные трубки 2 и 3.

22. Отсоедините сливной топливопровод форсунки 5-го цилиндра.

23. Открутите нагнетающий и сливной топливопроводы от топливного насоса.

24. Извлеките указатель уровня масла из трубы.

25. Отсоедините патрубок 1 от радиатора системы охлаждения. Отсоедините патрубок 2 и снимите его с кронштейна (стрелка) (рис. 3.8).

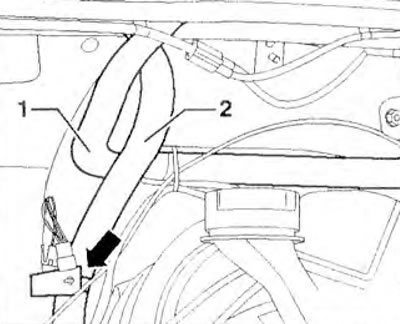

Рис. 3.8. Отсоедините патрубок 1 от радиатора системы охлаждения. Отсоедините патрубок 2 и снимите его с кронштейна (стрелка).

26. Отсоедините положительный провод стартера от батареи (стрелка) (рис. 3.9). Откройте защитную коробку 1 и отсоедините разъем для стартера. Отсоедините разъем 2 реле свечи накаливания.

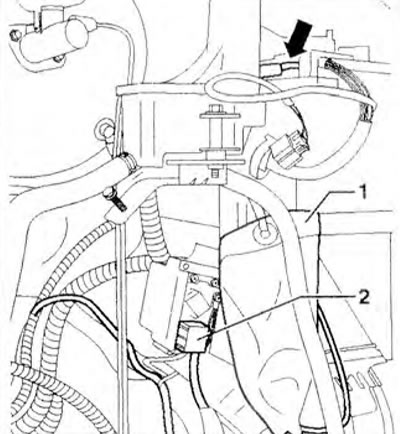

Рис. 3.9. Отсоедините положительный провод стартера от батареи (стрелка). Откройте защитную коробку 1 и отсоедините разъем для стартера. Отсоедините разъем 2 реле свечи накаливания.

27. Снимите переднюю выпускную трубку.

28. Открутите провод 1 от выключателя 2 фонарей заднего хода и снимите его (рис. 3.10).

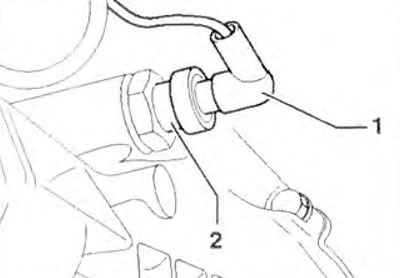

Рис. 3.10. Открутите провод 1 от выключателя 2 фонарей заднего хода и снимите его.

29. Снимите датчик скорости 1 (рис. 3.11).

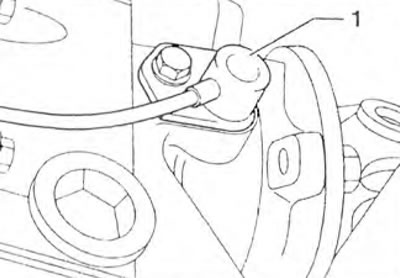

Рис. 3.11. Снимите датчик скорости 1.

30. Отсоедините провод соединения на «массу» от коробки передач. Отсоедините все провода от двигателя и генератора и закрепите их сбоку.

31. Снимите рабочий цилиндр сцепления с трубками.

32. Отсоедините карданный вал от фланца коробки передач.

33 Открутите болты крепления (стрелки) двигателя/коробки передач к поперечной балке и снимите их (рис. 3.12).

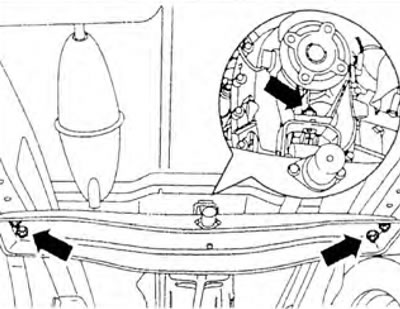

Рис. 3.12. Открутите болты крепления (стрелки) двигателя/коробки передач к поперечной балке и снимите их.

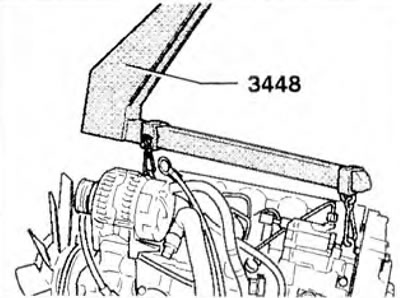

34. Приподнимите двигатель подъемником, подцепив ее цепь за проушину (рис. 3.13). Открутите болты крепления опор двигателя слева и справа. Снимите двигатель, переместив его вперед, и убедитесь, что рулевой механизм не поврежден.
