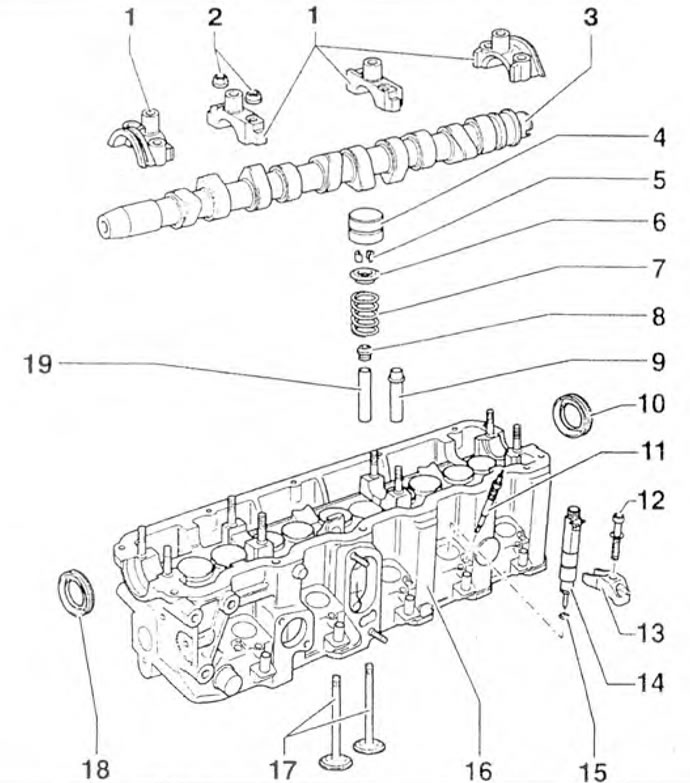

Газораспределительный механизм показан на рис. 3.14.
Рис. 3.14. Газораспределительный механизм: 1 - Крышки подшипников; 2 - Гайки; 3 - Распределительный вал; 4 - Гидрокомпенсатср; 5 - Сухари: 6 - Тарелка клапана; 7 - Пружина; 8 - Сальник клапана; 9 - Ремонтная направляющая втулка клапана; 10 - Сальник; 11 - Свеча накаливания; 12 - Болт; 13 - Хомут; 14 - Форсунка; 15, 18 - Уплотнительные кольца; 16 - Головка блока цилиндров; 17 - Клапаны; 19 - Направляющая втулка клапана.

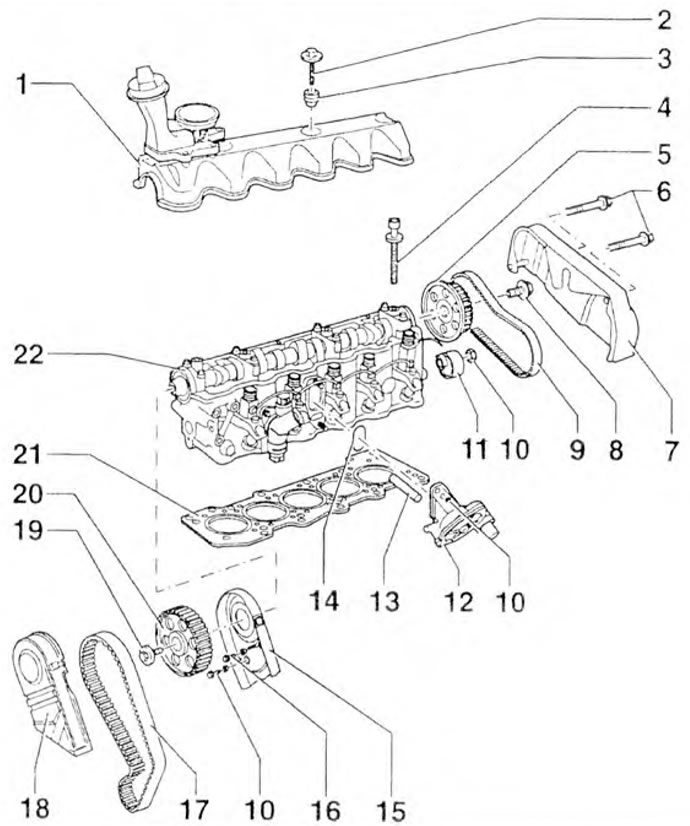

Головка блока цилиндров показана на рис. 3.15.
Рис. 3.15. Головка блока цилиндров: 1 - Крышка головки блока цилиндров; 2, 4, 6, 8, 19 - Болты; 3 - Сальник; 5 - Шкив привода топливного насоса; 7 - Защитный кожух; 9 - Зубчатый ремень привода топливного насоса; 10, 16 - Гайки; 11 - Натравляющий ролик; 12 - Вакуумный насос; 13 - Толкатель; 14 - Уплотнительное кольцо; 15 - Задний защитный кожух зубчатого ремня привода распределительного вала; 17- Зубчатый ремень привода распределительного вала; 18 - Передний защитный кожух зубчатого ремня привода распределительного вала; 20 - Шкив распределительного вала; 21 - Прокладка; 22 - Головка блока цилиндров.
Проверка

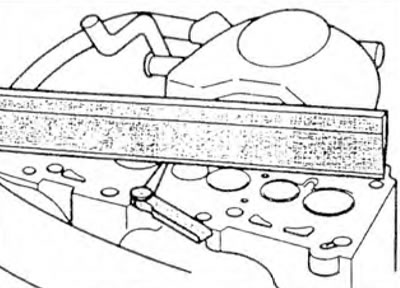

1. Проверьте деформацию головки блока цилиндров (рис. 3.16) Допустимая деформация: 0.2 мм. Если деформация больше допустимой, головку блока цилиндров необходимо перешлифовать.
Рис. 3.16. Проверка деформации головки блока цилиндров.

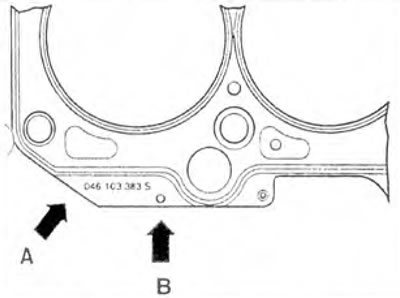

2. Проверьте маркировку прокладки головки блока цилиндров (рис. 3.17). В зависимости от выступания поршня изменяется толщина устанавливаемой прокладки.
Рис. 3.17. Проверка маркировки прокладки головки блока цилиндров: А - Номер запчасти; В - Установочные отверстия.
Установка
3. Совместите метки ВМТ коленчатого вала перед установкой головки блока цилиндров.
4. Поверните коленчатый вал в направлении, противоположном направлению вращения коленчатого вала (против часовой стрелки) так, чтобы ни один из поршней не был в ВМТ.
5. Установите прокладку.

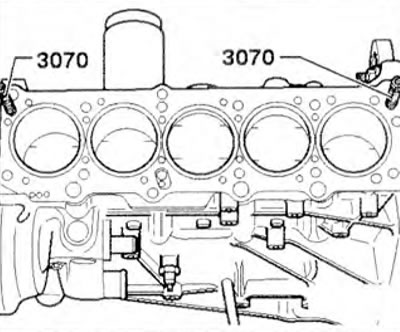

6. Вкрутите направляющие пальцы 3070 в наружные отверстия со стороны впускного коллектора (рис. 3.18).
Рис. 3.18. Вкрутите направляющие пальцы 3070 в наружные отверстия со стороны впускного коллектора.
7. Установите головку блока цилиндров и закрутите 10 болтов ее крепления рукой.
8. Выкрутите направляющие пальцы и вкрутите болты крепления.

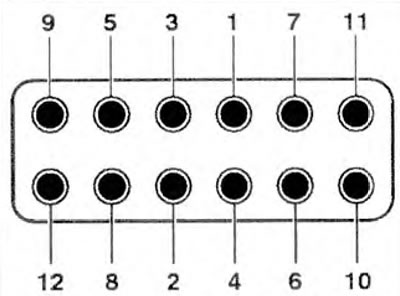

9. Затяните болты крепления головки блока цилиндров в четыре этапа: 1-й этап - 40 Нм; 2-й этап - 60 Нм; 3-й этап - 1/4 оборота (90°); 4-й этап - 1/4 оборота (90'). Порядок затяжки болтов крепления головки блока цилиндров показан на рис. 3.19.
Рис. 3.19. Порядок затяжки болтов крепления головки блока цилиндров.
10. После установки головки блока цилиндров прокрутите распределительный вал так, чтобы кулачки 1-го цилиндра установились вверх. Совместите метки ВМТ коленчатого вала перед установкой зубчатого ремня привода распределительного вала.
