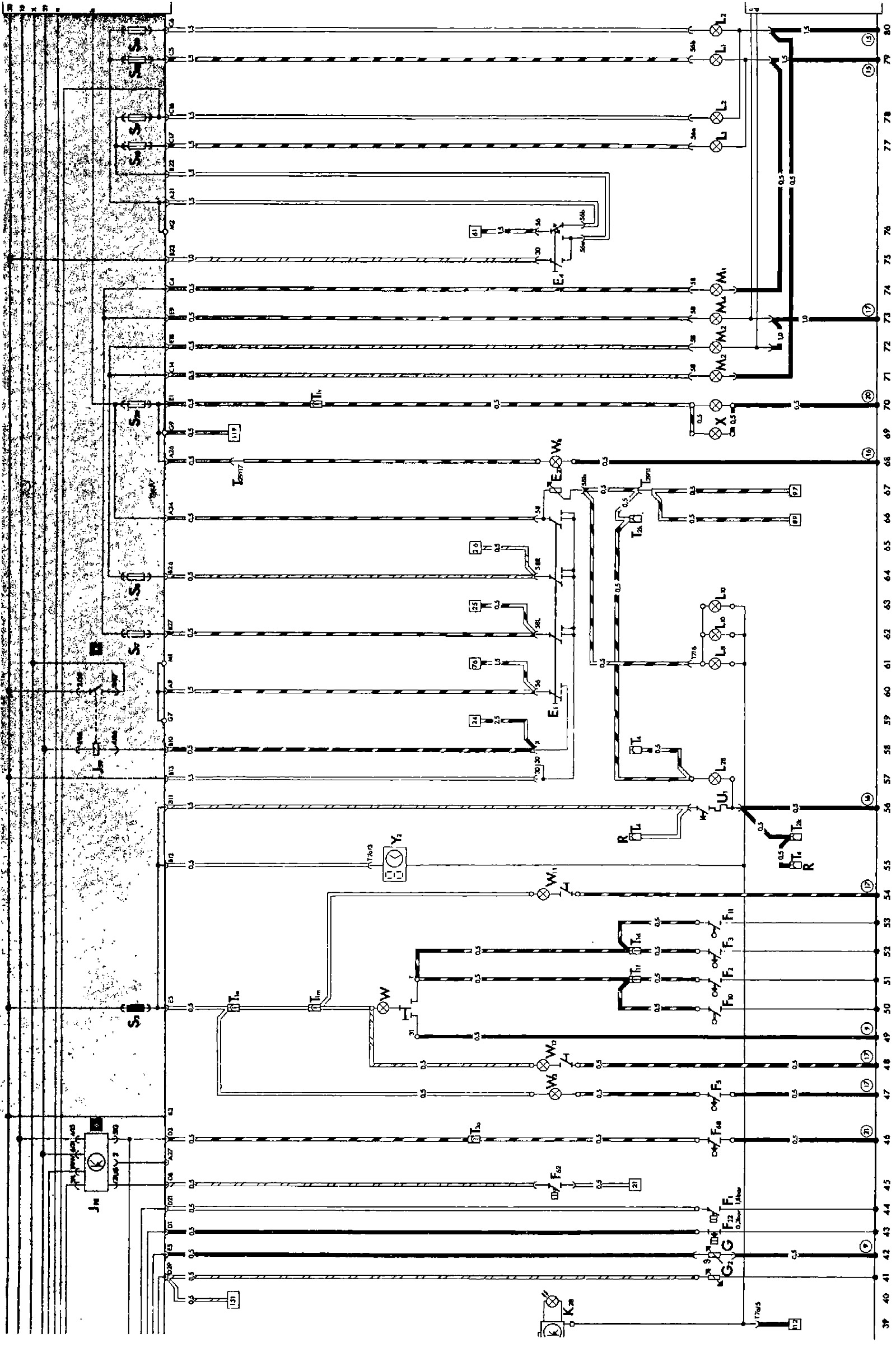

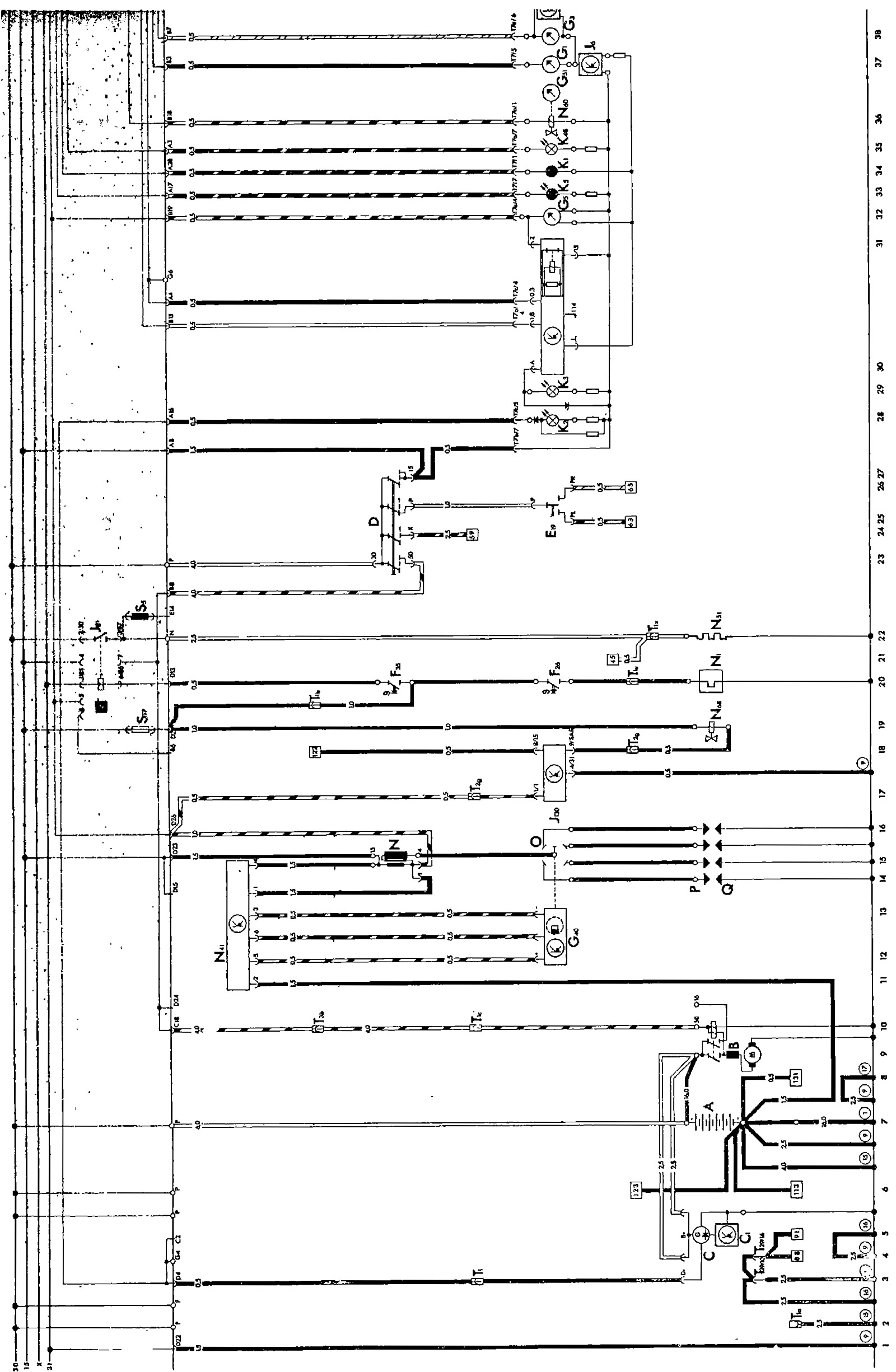

Схема 3. Электрооборудование автомобилей Passat С, CL, GL и Santana LX, GX 1984 модельного года.

Смотрите обозначения к схемам →

Открыть большую картинку в новом окне »
Открыть большую картинку в новом окне »

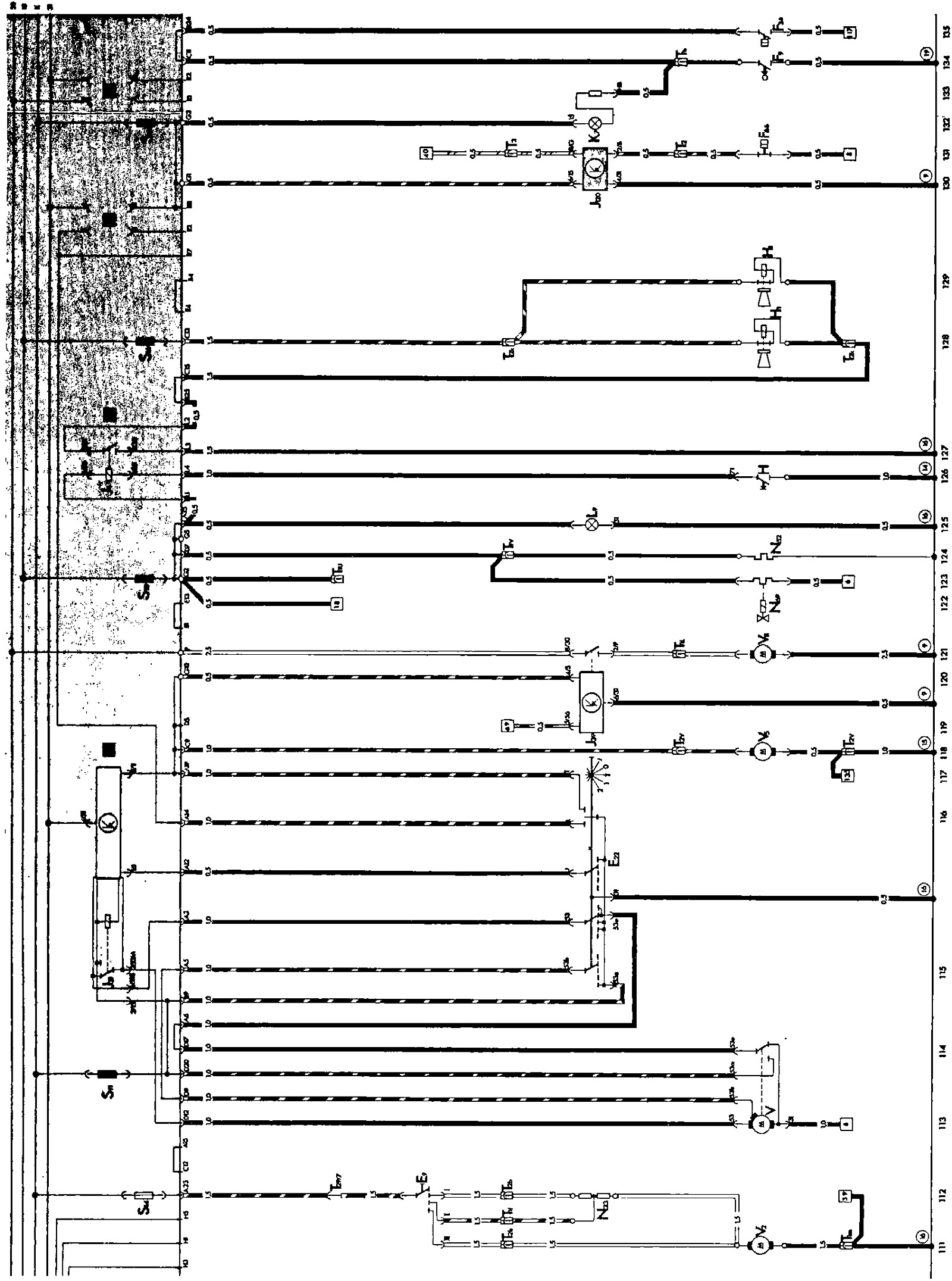

Продолжение схемы 3



Открыть большую картинку в новом окне »
Открыть большую картинку в новом окне »

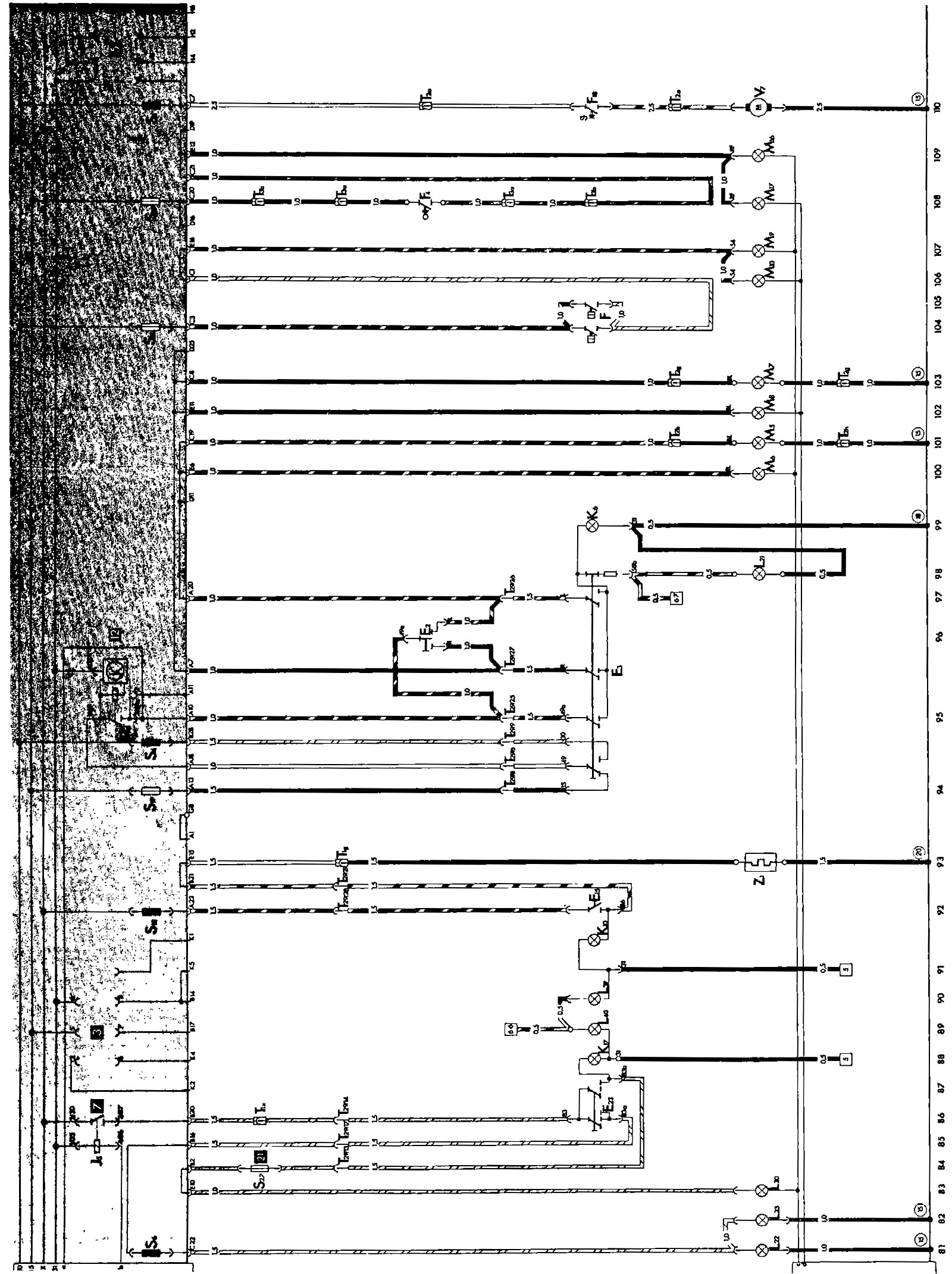

Продолжение схемы 3



Открыть большую картинку в новом окне »
Открыть большую картинку в новом окне »


(Исходник статьи доступен на: vwmanual.ru)



Продолжение схемы 3



Открыть большую картинку в новом окне »
Открыть большую картинку в новом окне »
