Féltengely elemek: 1 - tengelytengely; 2 - a csuklópánt védőburkolata; 3 - zsanér; 4 - védősapka; 5 - rögzítőgyűrű
Figyelem! 1981 óta használják az autókban tömör tengelytengelyeket, amelyek tárcsarugóin belső gyűrűs fogaskerék található. Ezek a rugók nem használhatók más tengelytengelyeken. A tárcsarugót minden féltengelyre kétszer kell felszerelni (zsanér és tengely között). A tömör tengelytengelyeket 5 körkörös horony ismeri fel.
Visszavonás
A meghibásodott pántvédőket azonnal ki kell cserélni, különben a csapágyak megsérülhetnek. A zsanérokat készletként cserélik.
Emelje fel a jármű hátsó részét, és helyezze állványra.

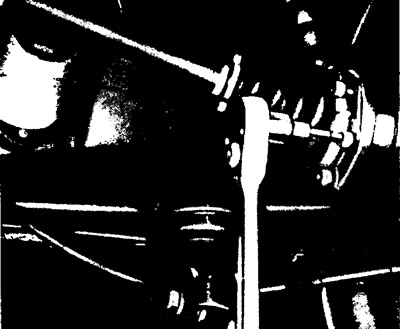

Lazítsa meg a hatlapfejű csavarokat mindkét zsanéron, távolítsa el a tengelytengelyt.
Figyelem! Ne engedje, hogy szennyeződés kerüljön a zsanérokra!

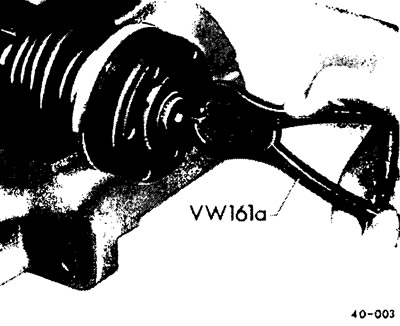

Távolítsa el a rögzítőgyűrűt speciális fogóval.

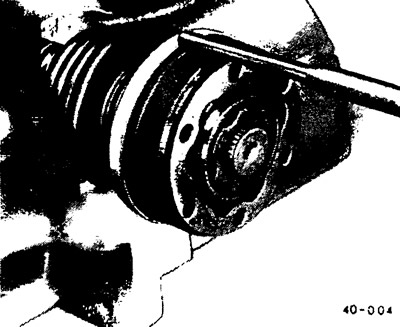

Hajlítsa le a védőkupakot a csuklópántról egy lyukasztó segítségével.

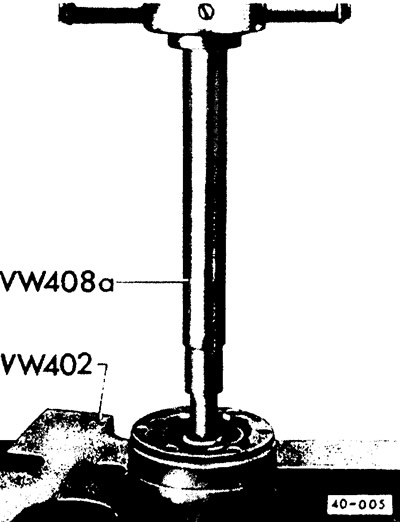

Nyomja ki a zsanért egy prés segítségével, távolítsa el a védőkupakot.
Telepítés
Figyelem! Helyezzen 45 g M0S2 alapú pasztát a tiszta zsanér mindkét oldalára. A csuklópánt védőburkolatának cseréjekor kenje meg az utóbbit.
Beszerelés előtt ellenőrizze a csuklópánt védőburkolatát karcolások és kopások szempontjából, szükség esetén cserélje ki.
Húzza a fedelet a zsanérra, nyomja rá a csuklópántot a tengely tengelyére. Ezzel egyidejűleg szerelje be a biztosítógyűrűt a horonyba. Szükség esetén speciális fogóval nyomja be.
Szerelje fel a védőkupakot a zsanérra, és rögzítse hátul egy szalagbilincs segítségével.
Szerelje be a tengelytengelyeket, helyezze az alátéteket a hatlapfejű csavarok alá, és húzza meg 45 Nm nyomatékkal (4,5 kgcm).
