Eltávolítás
1. Húzza ki az akkumulátort.
2. Kézi sebességváltós autók. Távolítsa el a sebességváltó csomagtartóját a középkonzolról.
3. Automata sebességváltós autók. Távolítsa el a gömbfejet a sebességváltó vezérlőkarjáról.
4. Vegye ki az 1. kárpitbetétet az elülső konzol 3. zsebéből, és csavarja ki a 2 csavart (lásd az illusztrációt).
5. Távolítsa el a zsebet 3 a középkonzolon lévő rögzítésekből, és húzza ki a kapcsolók hátulján lévő csatlakozókat 4 (lásd a 7.4. ábrát).

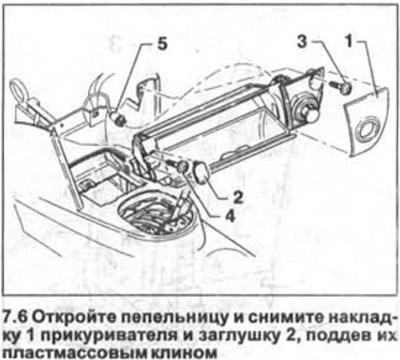

6. Nyissa ki a hamutartót, és távolítsa el a szivargyújtó fedelét 1 és a dugót 2, és egy műanyag ékkel feszítse le őket (lásd az illusztrációt).
7. Csavarja ki a 3. és 4. csavart, és vegye le a hamutartót a középkonzolról (lásd a 7.6 ábrát).
8. Húzza ki az 5-ös csatlakozót a szivargyújtóból (lásd a 7.6 ábrát).

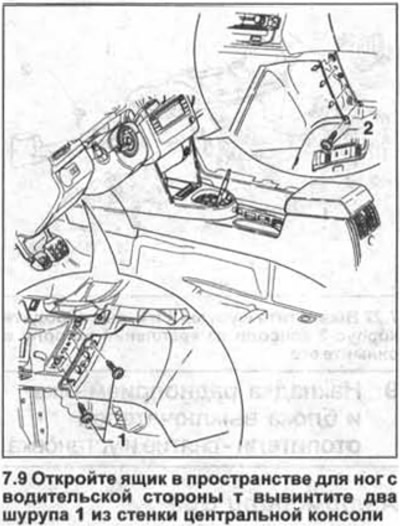

9. Nyissa ki a vezetőoldali lábtérben lévő dobozt, és csavarja ki a két csavart 1 a középkonzol falából (lásd az illusztrációt).
10. Távolítsa el a 2. csavart az utasülés lábterének felőli oldaláról (lásd a 7.9 ábrát).

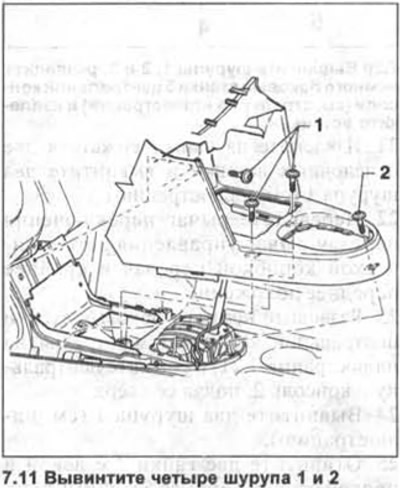

11. Csavarja ki a négy csavart 1 és 2 (lásd az illusztrációt).
12. Mozgassa a sebességváltó kart (automata sebességváltó vezérlőkar) a leghátsó helyzetbe, és távolítsa el a középkonzol elülső részét.
13. Távolítsa el a konzol oldalsó paneleit a bal és a jobb lábtérben.
14. Távolítsa el az első üléseket, lásd a vonatkozó fejezetet.
15. Emelje fel a központi kartámaszt, és a felszereltségtől függően vegye ki a hátsó zsebet 1 vagy 2 a központi konzolból (lásd az illusztrációt).
16. Húzza ki a pohártartót 3 a középkonzolból, csavarja ki a csavart 4 és vegye ki a pohártartót (lásd a 7.15. ábrát).

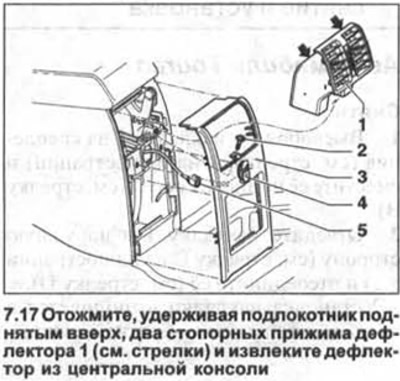

17. Nyomja le a kartámaszt felfelé tartva a két terelőlap rögzítőbilincsét 1 (lásd a nyilakat az ábrán) és távolítsa el a terelőt a középkonzolról.
18. Csavarja ki a csavart 2 és oldja fel a fedelet 3 (lásd a 7.17. ábrát).
19. Húzza ki a 4. aljzat 5. dugóját, és távolítsa el a burkolatot a középkonzol hátuljáról (lásd a 7.17. ábrát).

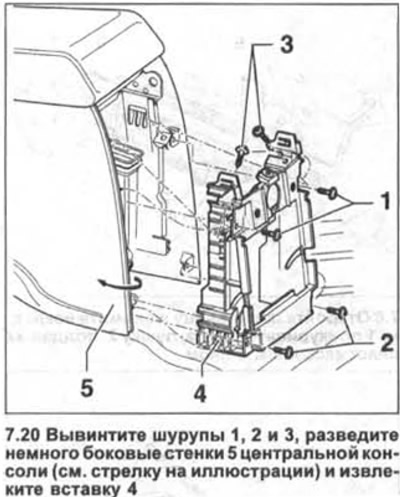

20. Csavarja ki az 1-es, 2-es és 3-as csavarokat, kissé húzza szét a központi konzol oldalfalait 5 (lásd a nyilat az ábrán) és távolítsa el a betétet 4.
Figyelem! A beszerelés során az 1-es, 2-es és 3-as csavarokat számozásuk szerint növekvő sorrendben kell becsavarni.

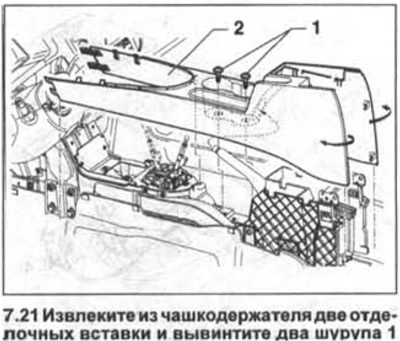

21. Távolítsa el a két befejező betétet a pohártartóból, és csavarja ki a két csavart 1 (lásd az illusztrációt).
22. Állítsa a sebességváltó kart/automata sebességváltó vezérlőkart teljesen előremeneti helyzetbe.
23. Húzza el kissé a középkonzol oldalfalait egymástól (lásd a nyilakat a 7.21. ábrán) és felfelé tolva távolítsa el a központi konzolt 2.

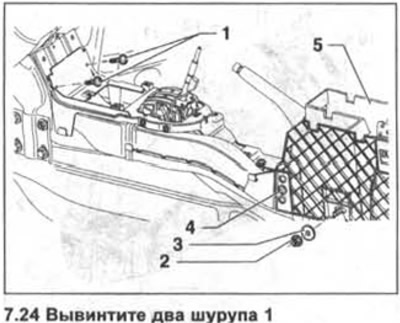

24. Csavarjon ki két csavart 1 (lásd az illusztrációt).
25. Csavarja le a két anyát 2 a ház 5 bal és jobb oldaláról, és távolítsa el őket a távtartó alátétekkel együtt (lásd a 7.24 ábrát).
26. Csavarja ki a két csavart 4 a jobb és a bal oldalon, és vegye le a házat 5 felfelé tolva (lásd a 7.24 ábrát).
Figyelem! Beszereléskor csavarja be a csavarokat 4 és csavarokat 2 fordított sorrendben, majd csavarja rá az anyákat 2 a csavarokra 4 (lásd a 7.24 ábrát).

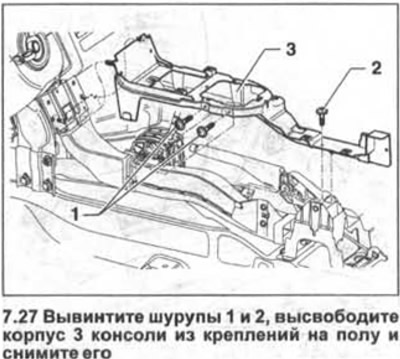

27. Csavarja ki az 1-es és 2-es csavarokat, oldja ki a konzolházat 3 a padlórögzítésekből, és távolítsa el (lásd az illusztrációt).
A középkonzol felszerelése az eltávolítás fordított sorrendjében történik.
