Eltávolítás
1. Húzza ki az akkumulátort.
2. Távolítsa el a sebességváltó csomagtartóját a középkonzolról.
3. Távolítsa el a rögzítőfék kar fedelét.
4. Távolítsa el a két díszítőbetétet 1 a konzolzsebekből (lásd az illusztrációt).
5. Csavarja ki a három csavart 2, és engedje el a konzol hátsó részét 3 az alján lévő tartóról (lásd a 6.4. ábrát).
Ezután nyomja előre a konzolt, hogy eltávolítsa a rögzítőfék karjáról.
6. Távolítsa el a zajcsillapító betétet 4 a sebességváltó karról (lásd az illusztrációt).
7. Csavarja ki a két csavart 5, vegye ki a zsebet 6 a középkonzolból, és húzza ki a zseb hátulján lévő kapcsolódugaszokat (lásd az illusztrációt).
Figyelem! Felszereltségtől függően a középkonzol elülső részén található zseb helyett hamutartó is lehet.
8. Csavarhúzóval feszítse fel és távolítsa el a csavarfedelet a konzol oldalán. Ezután csavarja ki a 7 csavart, és távolítsa el a burkolat bal oldali részét 8 (lásd az illusztrációt).
9. Ugyanígy távolítsa el a konzol jobb oldalát.
10. Oldja ki a konzol bal és jobb oldalán található párnákat 10 a kapcsokról egy műanyag ék segítségével 9, és válassza le őket (lásd a 6.8 ábrát).
11. Csavarja ki a négy csavart 11 az előlapon, a négy csavart 12 az oldalakon, a 13 csavart a hátulján, és vegye le a középkonzol 14 elülső részét a padlón lévő rögzítésről (lásd az illusztrációt).
A középkonzol felszerelése az eltávolítás fordított sorrendjében történik. Ebben az esetben a 11-es, 12-es és 13-as csavarokat számozásuk sorrendjében kell becsavarni.
Középső kartámaszú autók
12. CD-váltóval felszerelt. Emelje fel a középső kartámaszt, és vegye ki a CD-váltót.
13. CD-váltóval felszerelt. Távolítsa el az elülső csavart a CD-házból, és távolítsa el a díszítőbetétet a középkonzol hátulján lévő zsebből.
14. Komplett hűtőszekrénnyel. Emelje fel a középső kartámaszt, és távolítsa el a díszbetétet a hűtőrekeszből a középkonzol hátuljáról 1 (lásd az illusztrációt).
15. Oldja le a 2. fedelet a tartóról, és csavarja ki a csavart a hűtőszekrény alatti rekeszből (lásd a nyilat a 6.14 ábrán).
16. Húzza ki a pohártartót 3 a középkonzolból, csavarja ki a két csavart 4 (lásd az illusztrációt) és húzza ki az állványt.
Figyelem! Felszereléskor az állványt először be kell helyezni a konzolban lévő rögzítési helyre, majd ki kell húzni, majd be kell csavarni két csavart.
17. Oldja ki az 5. panelt a hátsó szellőzőnyílással együtt az alsó rögzítőkről (lásd a nyilat az ábrán).
18. Oldja ki az 5. panelt a felső rögzítőelemekből, és távolítsa el a konzol hátuljáról (lásd a 6.17. ábrát)
19. Csavarja ki az oldalsó csavarokat 6, oldja ki a konzol hátsó részének fedelét 7 a padlón lévő rögzítőelemekről, majd felfelé tolva távolítsa el (lásd az illusztrációt).
20. Távolítsa el az elülső konzolt.

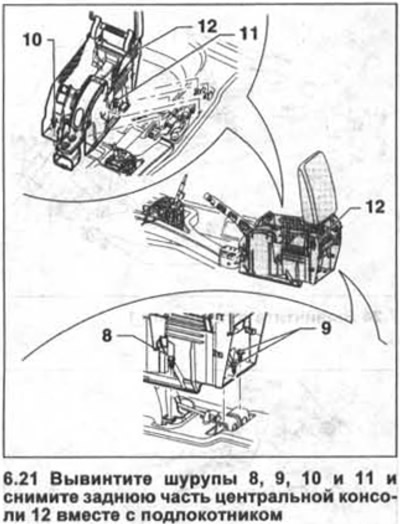

21. Csavarja ki a 8, 9, 10 és 11 csavarokat, és távolítsa el a középkonzol 12 hátsó részét a karfával együtt (lásd az illusztrációt).
