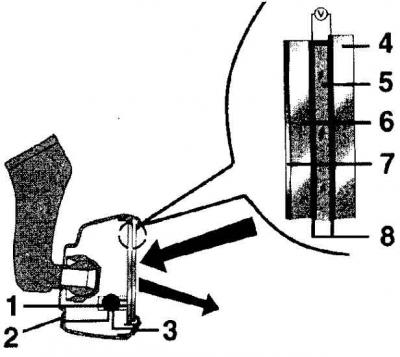

Automatikusan elsötétülő visszapillantó tükör
- 1 - vezérlőegység;
- 2 - elülső fényérzékelő;
- 3 - hátsó fényérzékelő;
- 4 - védőüveg;
- 5 - elektrolit réteg;
- 6 - védőüveg;
- 7 - tükör;
- 8 - elektromosan vezető réteg
A belső visszapillantó tükör automatikus elsötétülése fokozatmentesen állítható, ha a vezetőt hátulról vakítják. A rendszer egy tükörből és két fotóérzékelővel ellátott elektronikából áll.
Elektronikus tükörvezérlő egység (1) információt kap a fotóérzékelőktől (2. és 3). Ha a háttérvilágítás nagyobb, mint az elülső, az elektronikai egység feszültség alá helyezi az elektromosan vezető burkolatot (8), amely a védőüvegek között található (4. és 6) tükrök. Az alkalmazott feszültség nagyságától függően változik az elektrolitréteg átlátszósága (5). Minél nagyobb a feszültség, annál sötétebb az elektrolitréteg. Ennek eredményeként a tükörről visszaverődő fény intenzitása csökken (7).
