A hátsó hamutartó/pohártartó eltávolítása és behelyezése (VW Golf 4)

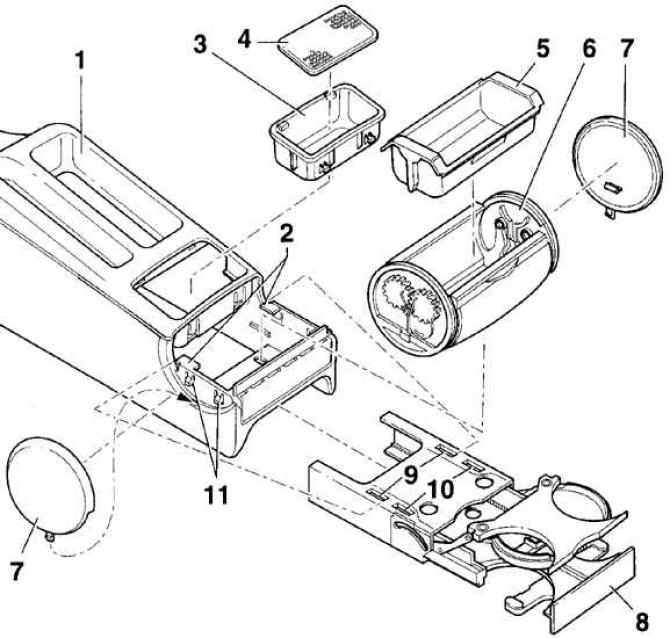

Hátsó hamutartó/pohártartó alkatrészek

• 1 - a középkonzol hátsó része;
• 2 - zárófülek;
• 3 - doboz kis tárgyak számára. Karfa hiányában felszerelve;
• 4 - fedél;
• 5 - hamutartó betét;
• 6 - hamutartó;
• 7 - dekoratív burkolat;
• 8 - pohártartó;
• 9 - rögzítő bilincs. A zárófülek elé szerelve (2);
• 10 - rögzítő bilincs. A zárófülek mögé szerelve (2);
• 11 - zárófül

Eltávolítás

1. Távolítsa el a díszburkolatokat (7) a rugókapcsokról.

(Az eredeti szöveg elérhető a portálon: «www.VWManual.ru»)

2. Oldja ki a jobb és bal oldali hamutartót (6) a rögzítőfülekről (11), és távolítsa el.

3. Nyomja meg a rögzítőfüleket (9), és vegye ki a pohártartót (8) a középkonzolból.

Telepítés

1. Csúsztassa a pohártartót (8) a középkonzolba (1), amíg a rögzítőkapcsok (10) be nem pattannak a rögzítőfülekhez (2).

2. Nyomja meg a rögzítő bilincseket (9), és nyomja be ütközésig a pohártartót.

3. Szerelje fel a hamutartót (6), amíg szilárdan rögzül.

4. Szerelje fel a dekoratív hamutartó fedeleket (7), és rögzítse őket rugós kapcsokkal.
