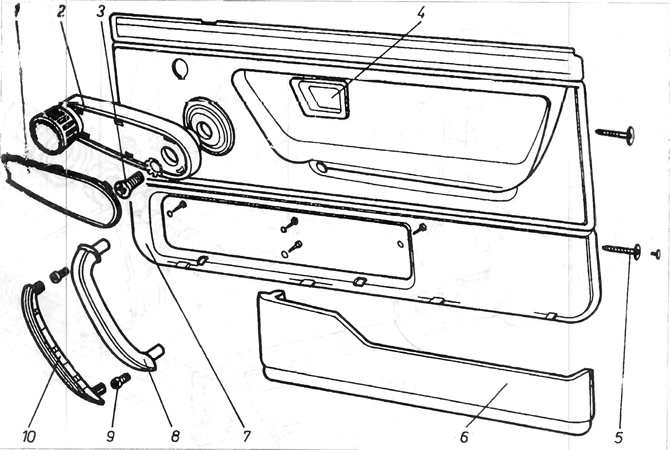

11.6. ábra. Ajtó kárpitozás
1 - fogantyúfedél; 2 - fogantyú; 3 - csavar; 4 - belső ajtókilincs; 5 - csavarok; 6 - zseb; 7 - burkolat; 8 - tartó; 9 - csavarok; 10 - tartófedél.
Szétszerelés

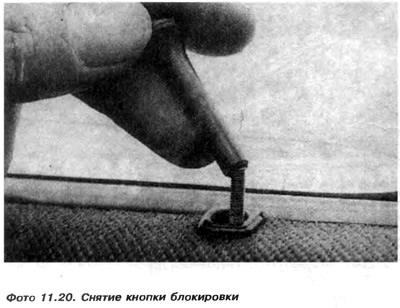

1. Csavarja ki a reteszelő gombot (fotó 11.20).
2. Egy kis csavarhúzóval emelje fel és távolítsa el a zár gomb keretét

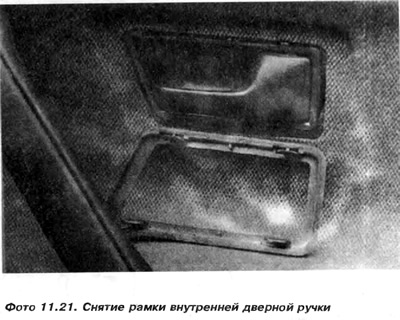

3. Nyomja meg enyhén a belső ajtókilincs keretét, tolja vissza és távolítsa el (fotó 11.21).

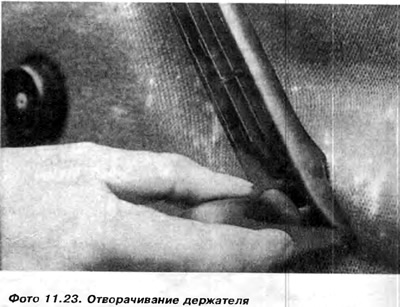

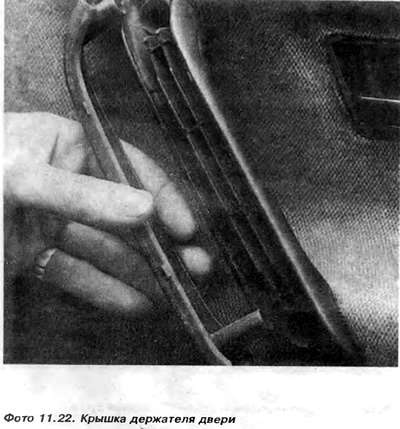

4. Egy csavarhúzóval emelje fel a tartófedél 10 felső szélét, és távolítsa el. Csavarja ki a tartót rögzítő két csavart 9 (fotó 11.23).
Tekintse meg az eredeti cikket a weboldalon [vwmanual.ru]

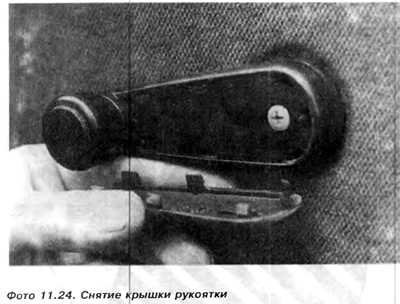

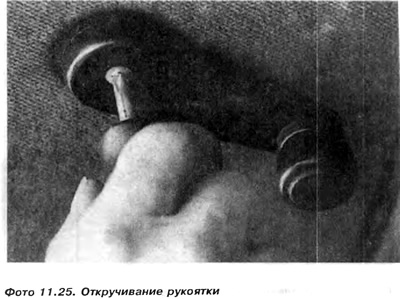

5. Egy kis csavarhúzóval emelje fel és távolítsa el az üvegemelő fogantyújának 2 díszburkolatát 1 (fotó 11.24). Csavarja ki a kereszt alakú hornyokkal ellátott csavart 3 és vegye le a fogantyút (fotó 11.25).

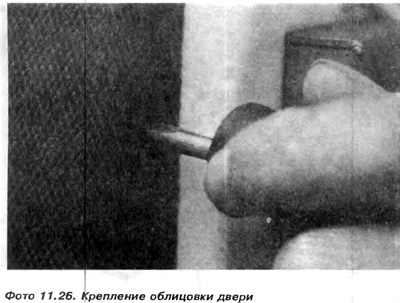

6. Lazítsa meg az ajtókárpitot rögzítő keresztfejű csavarokat 5 (fotó 11.26). Ezeket a csavarokat műanyag kupak védi.
7. Távolítsa el a bélést. A 9.87 óta telepített kialakításhoz emellett el kell távolítani a külső tükröt vezérlő tartót.
8. A burkolat hátuljáról csavarja ki az ajtózsebet rögzítő csavarokat (ha van). Az ajtóburkolat felszerelése a szétszerelés fordított sorrendjében történik.
