A csomagtérfedél eltávolításához a következő lépéseket kell végrehajtania:
1. Távolítsa el az ajtókárpitot.
2. Válassza le a hátsó ablak öntözőfejéhez folyadékot szállító csöveket.

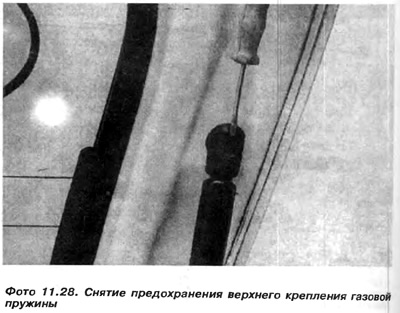

3. Távolítsa el a biztonsági reteszt, és válassza le a gázrugókat.
4. Lazítsa meg a csavarokat, amelyek a hátsó burkolat csuklópántjait a testhez rögzítik, és távolítsa el a fedelet.
A hátsó üveg eltávolításához a következő lépéseket kell végrehajtania:
1. Válassza le a hátsó ablakfűtés elektromos csatlakozásait.
2. Távolítsa el a borítást az üvegtömítésről.
3. Belülről rányomni az üvegre (a sarokból kiindulva), távolítsa el a tömítéssel együtt.
4. Távolítsa el a tömítést az üvegről.
Telepítés
A szerelés során nincs szükség tömítőpaszták használatára. A tömítőpaszta csak a jármű ellenőrzése vagy üzemeltetése során észlelt esetleges vízszivárgás megszüntetésére szolgál.

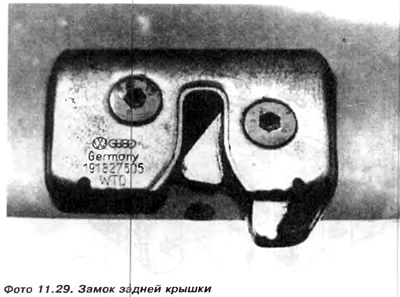

A hátsó fedél zárjának eltávolításához vagy helyzetének beállításához ki kell csavarni a két rögzítőcsavart.
11.9. ábra. Hátsó burkolat zárelemei
1 - sín; 2 - reteszek; 3 - csapok; 4 - csavarok; 5 - zárócsavar; 6 - kastély; 7 - vontatás; 8 - tömítés; 9 - horog; 10 - konzol; 11 - zárhenger; 13 - csapok; 14 - védelem; 15 - alátét; 16 - gyűrű; 17 - biztonsági, 18 - zárzár; 19 - csavar.

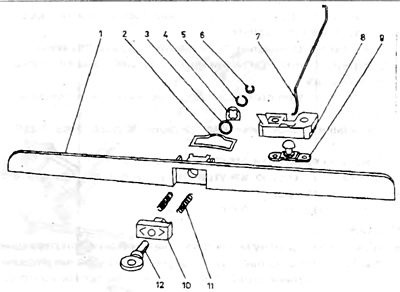

11.9a ábra. Hátsó borító zár
1 - hátsó csatlakozó; 2 - tömítés. 3 - O-gyűrű (gyűrű); 4 - rögzítési útmutató; 5 - rugógyűrű; 6 - biztonsági gyűrű; 7 - vontatás; 8 - vár; 9 - zárócsap; 10 - zárhenger test; 11 - tavasz; 12 - henger kulccsal.
