Sadržaj: Opis rada grijača Thermo Top V ↓ Dodatni način grijanja ↓ Autonomni način grijanja ↓ Isključivanje ↓
Dodatni grijač je dizajniran za zagrijavanje rashladne tekućine. Ovisno o potrebi za dodatnom toplinom, grijač može raditi u sljedećim režimima.
Opis rada grijača Thermo Top V
Temperatura na senzoru temperature "G18" je manja od 50°C. Temperatura na osjetniku vanjske temperature zraka "G17" je manja od +5°C. Kada je uključen, dodatni grijač se stavlja u stanje pripravnosti. Žarnica sa senzorom plamena "Q8", ventilator za dovod zraka u komoru za izgaranje "V6" i cirkulacijska pumpa "V55" prebačeni su u način rada. Nakon 30 sekundi uključuje se pumpa za doziranje -V54- i isključuje se ventilator za dovod zraka u komoru za izgaranje "V6" na 3 sekunde. Zatim će, tijekom 56 sekundi, V6 ventilator za dovod zraka za izgaranje povećati svoju brzinu u dva stupnja do gotovo punog načina rada. Nakon početka faze stabilizacije od 15 sekundi (stalna brzina) ventilator za dovod zraka za izgaranje "V6" povećat će svoju brzinu do gotovo punog opterećenja unutar 50 sekundi. Kada se postigne režim punog opterećenja i maksimalne količine goriva, žarnica sa senzorom plamena "Q8" se isključuje, a ventilator za dovod zraka za izgaranje "V6" se prebacuje u režim punog opterećenja. Tijekom sljedećih 45 sekundi, također u normalnom načinu izgaranja, senzor plamena žarnice sa senzorom plamena "Q8" prati prisutnost izgaranja u komori za izgaranje. Zatim se grijač prebacuje u automatski način rada. Kada se detektira gašenje plamena, prekida se dovod goriva, a grijač se isključuje zbog kvara i pročišćava se ventilatorom za dovod zraka u komoru za izgaranje "V6" (način rada nakon gašenja). Ako se plamen ugasi u normalnom načinu rada, grijač se automatski ponovno uključuje.
Dodatni način grijanja
Nakon što temperatura rashladnog sredstva poraste na 84°C, upravljačka jedinica prebacuje grijač na način rada za uštedu energije. Nakon daljnjeg povećanja temperature rashladnog sredstva na 88°C, upravljačka jedinica prebacuje grijač u način rada Stop (prekid u radu). Ako u načinu rada Stop temperatura rashladne tekućine padne ispod 76°C dulje od 900 sekundi, nakon postizanja te temperature grijač će se pokrenuti u normalnom načinu rada s punim opterećenjem.
Autonomni način grijanja

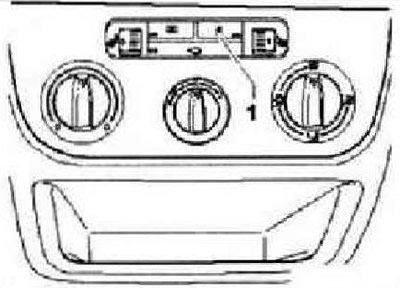

Uključivanje neovisnog grijača u automobilima bez klima uređaja:
Pritisnite prekidač grijača "1".

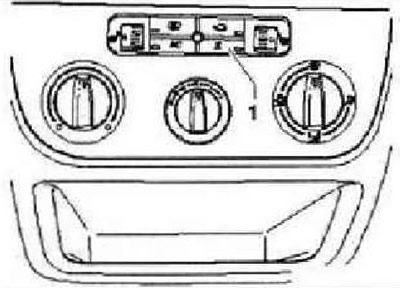

Uključivanje samostalnog grijača u automobilima s klima uređajem Climatic:
Pritisnite prekidač grijača "1".

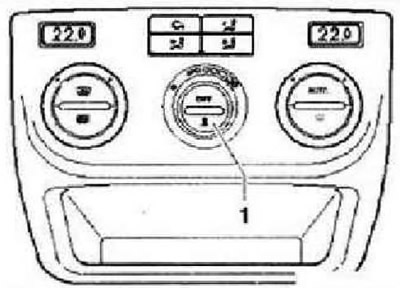

Uključivanje samostalnog grijača u automobilima s klima-uređajem Climatronic:
Pritisnite prekidač grijača "1". Nakon što temperatura rashladnog sredstva poraste na 82°C, upravljačka jedinica prebacuje grijač u način rada za uštedu energije. Nakon daljnjeg povećanja temperature rashladnog sredstva na 38°C, upravljačka jedinica prebacuje grijač u način rada Stop (prekid u radu). Ako u načinu rada Stop temperatura rashladne tekućine padne ispod 70°C dulje od 900 sekundi, tada će nakon dostizanja 65°C grijač započeti u normalnom načinu rada s punim opterećenjem.
[Informacije su dostupne na web stranici VWManual.ru]
Isključivanje
Nakon ručnog gašenja ili nakon isteka maksimalnog vremena rada (60 minuta) ili kada se rashladna tekućina zagrije na 84°C, proces izgaranja se prekida i grijač nakon gašenja prelazi u način rada. Cirkulacijska pumpa "V55" i ventilator za dovod zraka za izgaranje "V6" nastavljaju raditi kako bi hladili grijač (način rada nakon gašenja), a zatim se automatski isključi.
Upute: Vrijeme rada u ovom načinu rada cirkulacijske pumpe "V55" i ventilatora za dovod zraka u komoru za izgaranje "V6" ovisi o stanju grijača u trenutku gašenja.
Vrijeme rada u ovom načinu rada je 175 sekundi kada je grijač isključen kada radi u režimu punog opterećenja, odnosno 110 sekundi kada je grijač isključen kada radi u režimu djelomičnog opterećenja. Ovisno o verziji softvera u upravljačkoj jedinici, grijač se može isključiti u različitim vremenskim intervalima.
