Napomena: Lijeva žarulja s pražnjenjem -L13- i desna žarulja s pražnjenjem -L14- mogu se provjeriti pomoću konačne kontrolne dijagnoze upravljačke jedinice opskrbe u vozilu -J519-. Na slikama je prikazana zamjena plinske žarulje na desnom svjetlu. Za desno prednje svjetlo, zamjena je slična.

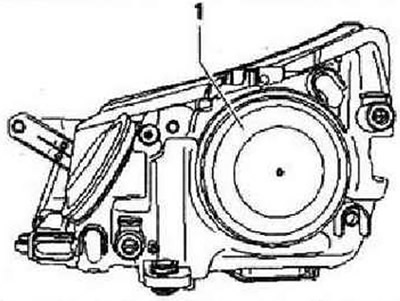

Uklonite prednje svjetlo. Skinite utikač -1-.

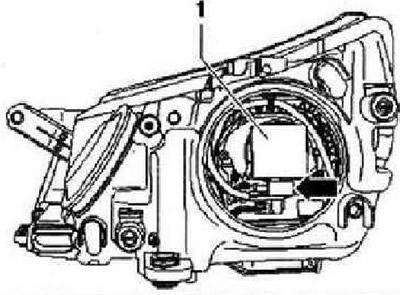

Otključajte konektor pritiskom na bočnu tipku -strelica- i izvadite iz paljenja žarulje za pražnjenje -N195- -1-.
UPOZORENJE: Tlak unutar žarulje za pražnjenje je između 1 (hladna) do 100 bara (zagrijana). Temperatura u blizini grijane žarulje za pražnjenje doseže 700 stupnjeva Celzijusa. Žarulja s pražnjenjem može eksplodirati i postoji opasnost od opeklina. Obavezno nosite zaštitne naočale i rukavice prilikom uklanjanja i postavljanja svjetiljke.

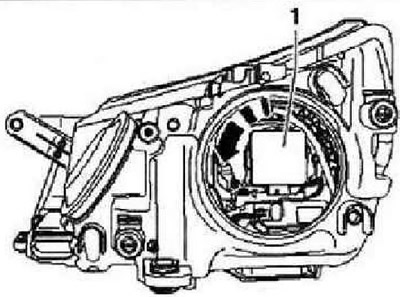

Okrenite upaljač žarulje s pražnjenjem -N195- -1- u -smjeru strelice- i izvucite ga iz reflektora zajedno s žaruljom s pražnjenjem. Žarulja s pražnjenjem: tip D1S, 35 W.
Montaža
Oprez: Prilikom postavljanja poklopca obratite pozornost na pravilan položaj poklopca. Ako voda uđe u prednje svjetlo, moglo bi doći do kvara. Prilikom postavljanja plinske žarulje ne dodirujte njezinu staklenu površinu. Otisci prstiju ostavljaju masne otiske na staklu lampe koji nakon paljenja plinske žarulje ispare i uzrokuju zamućenje stakla. Ni pod kojim okolnostima stakleni balon žarulje s izbojem ne smije biti izložen mehaničkom naprezanju. Staklena žarulja je vrlo osjetljiva i. štoviše, pod visokim je pritiskom. Ne gledajte izravno u fokusirani snop svjetla, jer je ultraljubičasto zračenje plinske žarulje približno 2,5 puta veće od konvencionalnog halogenog svjetla. Ako je prednje svjetlo s automatskim niveliranjem rastavljeno, tada je nakon ugradnje potrebno izvršiti osnovno podešavanje prednjih svjetala.
Instalacija se provodi obrnutim redoslijedom. Provjerite rad prednjih svjetala.
