Uklanjanje
1. Odspojite negativni kabel s akumulatora.
2. Skinite poklopac glave cilindra; cilindri.
3. Odvojite cijevi rashladne tekućine od kućišta termostata.
4. Odvojite kućište termostata od gornjeg poklopca razvodnog mehanizma.
5. Skinite gornji poklopac mehanizma za razvod vremena.
Izvorni tekst dostupan je na portalu: VWManual.ru
6. Postavite radilicu na 20° nakon GMT-a (slika 2.18).
7. Uklonite zatezač lanca razvodnog mehanizma.
8. Odvrnite vijke i uklonite gornju amortizersku letvu 1 (slika 2.27).
9. Blokirajte bregaste osovine ključem 3437.
10. Odvojite zupčanike od bregastih vratila.
11. Uklonite lanac pogona bregastog vratila.
12. Okrenite bregaste osovine pomoću ključa 3437 dok osnovni krug bregastih osovina ne bude što bliže hidrauličkim podizačima (slika 2.45).
13. Odvrnite vijke 1 i skinite poklopac ležaja bregastog vratila 2 (slika 2.46). Skinite bregaste osovine usisa 3 i ispuha 4 s glave cilindra.
Montaža
14. Podmažite radne površine bregastih vratila uljem.
15. Obratite pažnju na oznake bregaste osovine na drugom ležaju (strelica) (slika 2.47).

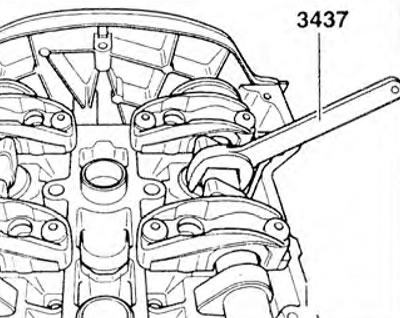

Slika 2.45. Okrenite bregaste osovine pomoću ključa 3437 dok osnovni krug bregastih osovina ne bude što bliže hidrauličkim podizačima.

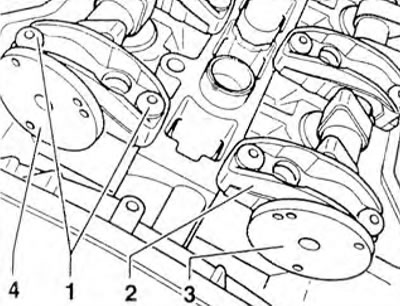

Slika 2.46. Odvrnite vijke 1 i skinite poklopac ležaja bregaste osovine 2. Skinite bregaste osovine usisa 3 i ispuha 4 s glave cilindra.
Slika 2.47. Obratite pažnju na oznake bregaste osovine na drugom ležaju (strelica).
- Usisna bregasta osovina: 16.
- Ispušna bregasta osovina: 17.
16. Ugradite bregaste osovine na mjesta ležajeva tako da glavni krug bregastih osovina bude uz hidraulične kompenzatore.
17. Provjerite jesu li poklopci ležajeva bregastog vratila ispravno ugrađeni (slika 2.48).
18. Ugradite 2 poklopca ležajeva bregaste osovine na ulaznu 3 i izlaznu 4 bregastu osovinu i zategnite vijke prirubnice 1 na 20 Nm (slika 2.46).
19. Okrenite bregaste osovine ključem 3437 tako da se mogu umetnuti klinovi za blokiranje bregaste osovine 3436 (slika 2.19).

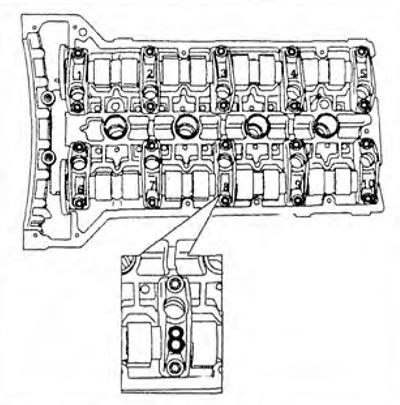

Slika 2.48. Provjerite jesu li poklopci ležajeva bregastog vratila ispravno ugrađeni.
20. Ugradite lanac pogona bregaste osovine na zupčanike i ugradite zupčanike bregaste osovine.
21. Uklonite blokirne klinove bregastog vratila 3436.
22. Zategnite zupčanike bregastog vratila u dva stupnja: stupanj I - 20 Nm; iI. faza - 1/4 okreta (90°).
23. Ugradite gornju prigušnu letvu 1 (slika 2.27). Moment pritezanja: 10 Nm.
24. Ugradite zatezač lanca razvodnog mehanizma.
25. Provjerite vrijeme otvaranja ventila.
26. Ugradite poklopac glave cilindra.
27. Daljnja ugradnja se provodi obrnutim redoslijedom od uklanjanja.
